江苏版(扣件式钢管脚手架)监理实施细则

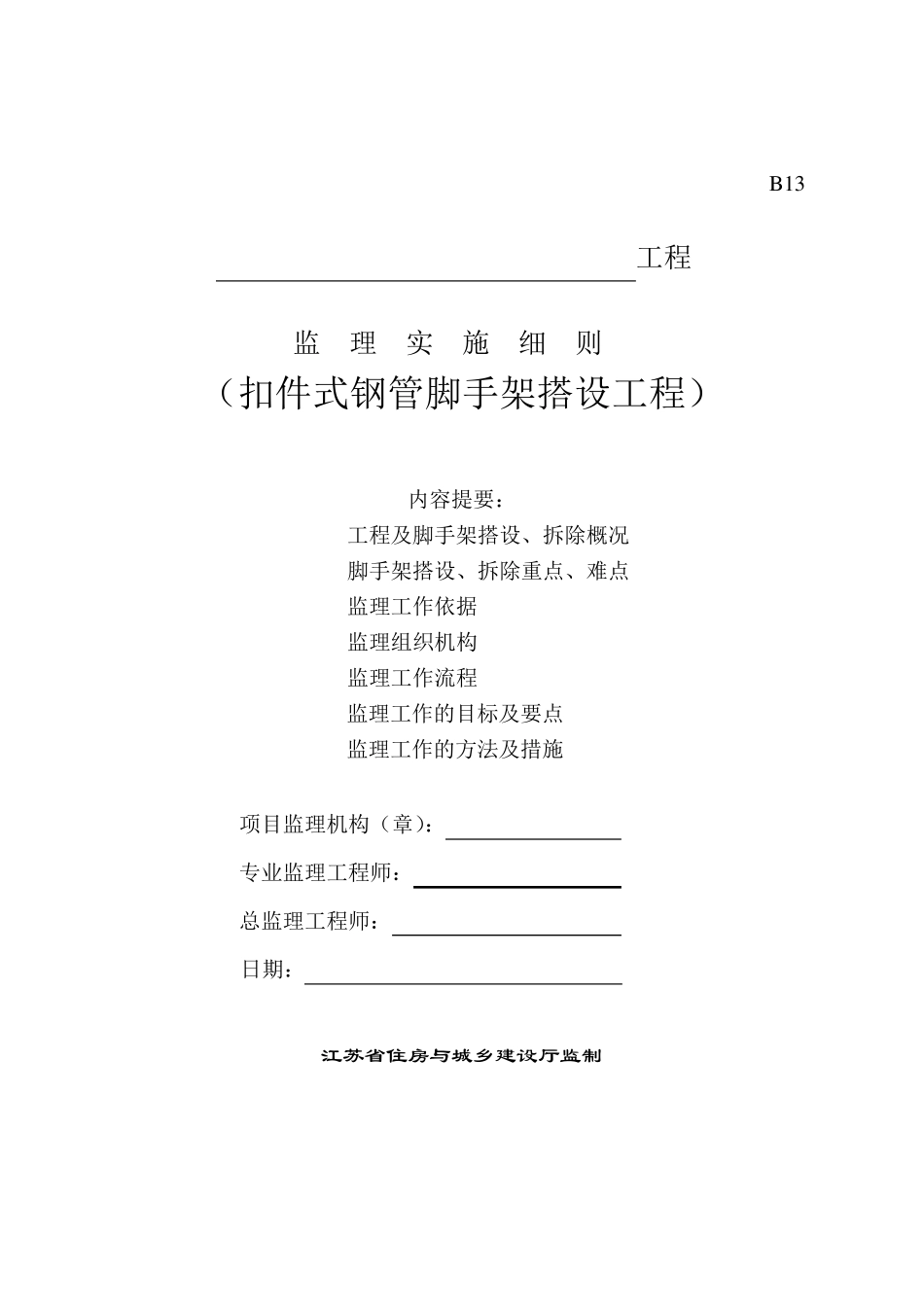

江苏版(扣件式钢管脚手架)监理实施细则_第1页
1/22

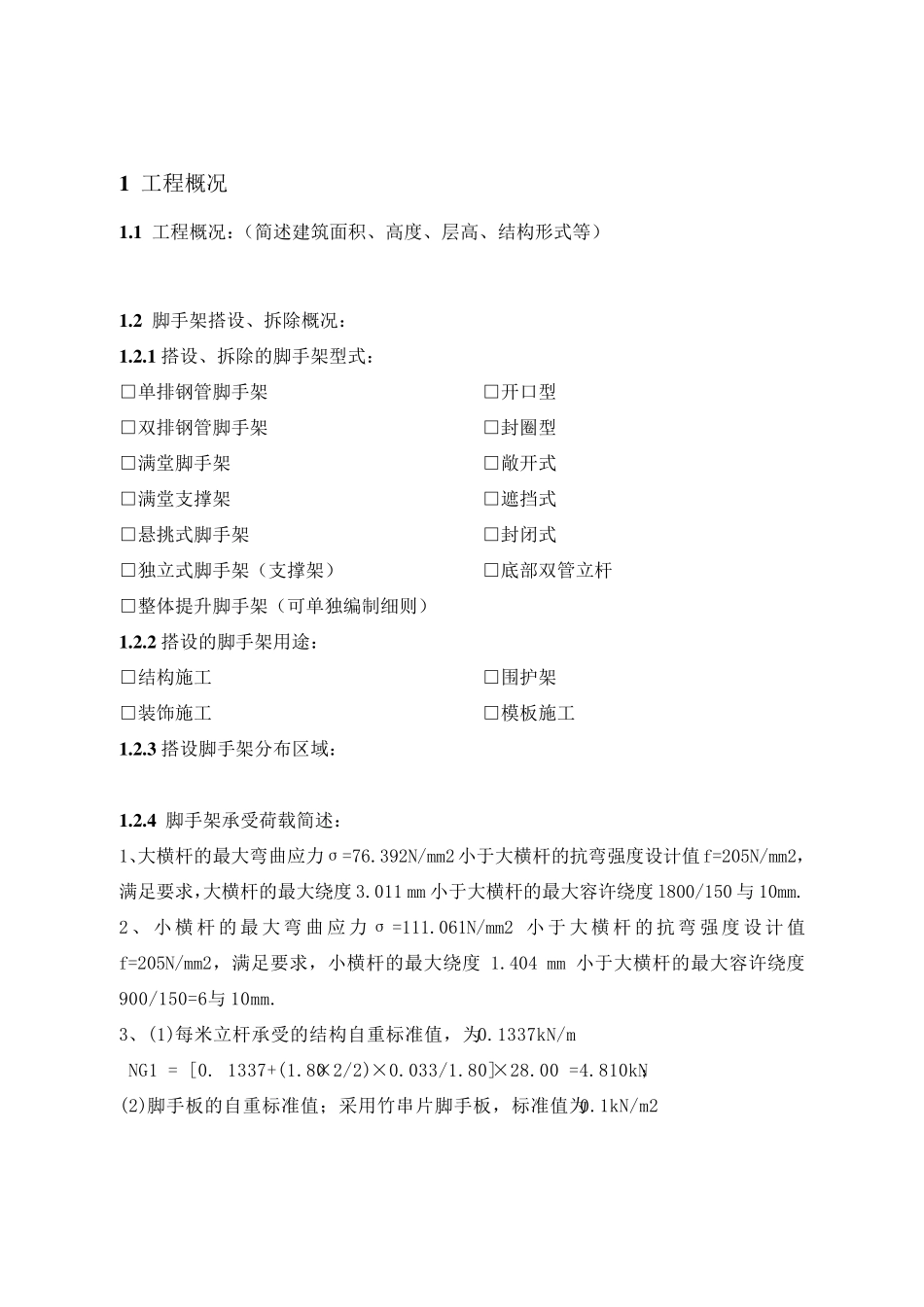

江苏版(扣件式钢管脚手架)监理实施细则_第2页
2/22
江苏版(扣件式钢管脚手架)监理实施细则_第3页
3/22
B 13 工程 监理实施细则 (扣件式钢管脚手架搭设工程) 内容提要: 工程及脚手架搭设、拆除概况 脚手架搭设、拆除重点、难点 监理工作依据 监理组织机构 监理工作流程 监理工作的目标及要点 监理工作的方法及措施 项目监理机构(章): 专业监理工程师: 总监理工程师: 日期: 江苏省住房与城乡建设厅监制 1 工程概况 1 .1 工程概况:(简述建筑面积、高度、层高、结构形式等) 1 .2 脚手架搭设、拆除概况: 1 .2 .1 搭设、拆除的脚手架型式: □单排钢管脚手架 □开口型 □双排钢管脚手架 □封圈型 □满堂脚手架 □敞开式 □满堂支撑架 □遮挡式 □悬挑式脚手架 □封闭式 □独立式脚手架(支撑架) □底部双管立杆 □整体提升脚手架(可单独编制细则) 1 .2 .2 搭设的脚手架用途: □结构施工 □围护架 □装饰施工 □模板施工 1 .2 .3 搭设脚手架分布区域: 1 .2 .4 脚手架承受荷载简述: 1、大横杆的最大弯曲应力σ=76.392N/mm2 小于大横杆的抗弯强度设计值f=205N/mm2,满足要求,大横杆的最大绕度3.011 mm 小于大横杆的最大容许绕度l800/150 与10mm. 2 、小横杆的最大弯曲应力σ=111.061N/mm2 小于大横杆的抗弯强度设计值f=205N/mm2,满足要求,小横杆的最大绕度1.404 mm 小于大横杆的最大容许绕度900/150=6与10mm. 3、(1)每米立杆承受的结构自重标准值,为0.1337kN/m NG1 = [0. 1337+(1.80×2/2)×0.033/1.80]×28.00 =4.810kN; (2)脚手板的自重标准值;采用竹串片脚手板,标准值为0.1kN/m2 NG2=0.1*16*1.8*(0.9+0.2)/2=1.656 kN; (3)栏杆与挡脚手板自重标准值;采用竹笆片脚手板挡板,标准值为0.17kN/m NG3=0.17×16×1.8/2=2.448kN; (4)吊挂的安全设施荷载,包括安全网:0.005 kN/m2 NG4=0.005×1.8×28=0.259kN; 经计算得到,静荷载标准值 NG=NG1+NG2+NG3+NG4=9.173kN; 活荷载为施工荷载标准值产生的轴向力总和,立杆按一纵距内施工荷载总和的 1/2 取值。经计算得到,活荷载标准值 NQ=2×0.9×1.8×2/2=3.24kN; 考虑风荷载时,立杆的轴向压力设计值为 N=1.2NG+0.85×1.4NQ=1.2×9.173+ 0.85×1.4×3.24=14.863kN; 不考虑风荷载时,立杆的轴向压力设计值为 N'=1.2NG+1.4NQ=1.2×9.173+1.4×3.24=15.863kN; 1 .2 .5 搭设的脚手架构造要求: 1 .3 脚手架地基与基础构造: 2 扣件式钢管脚手架搭设、拆除工程的特点、难点。 2...
