污水管道工程(沟槽深度大于5m)沟槽开挖与支护专项施工方案

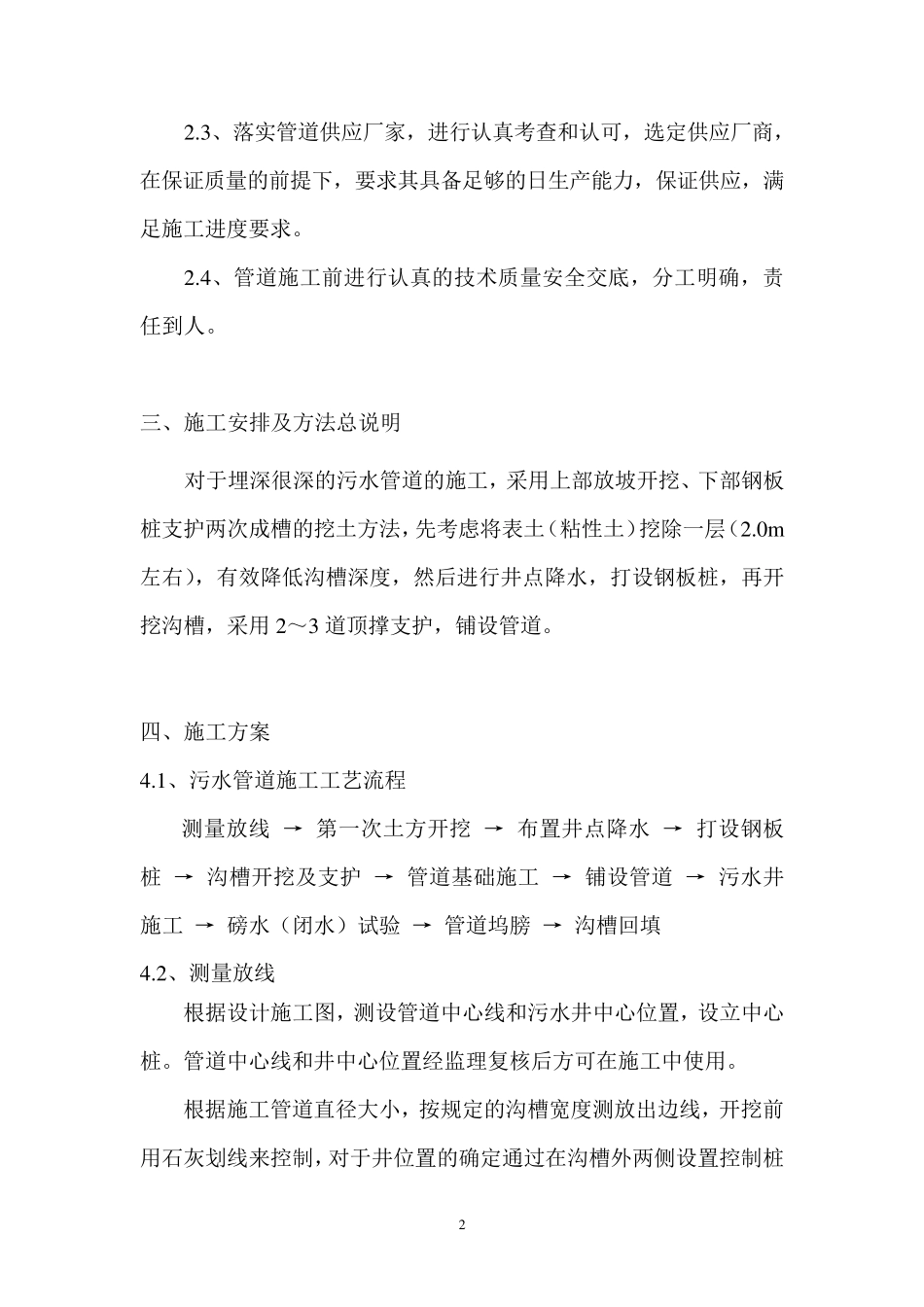

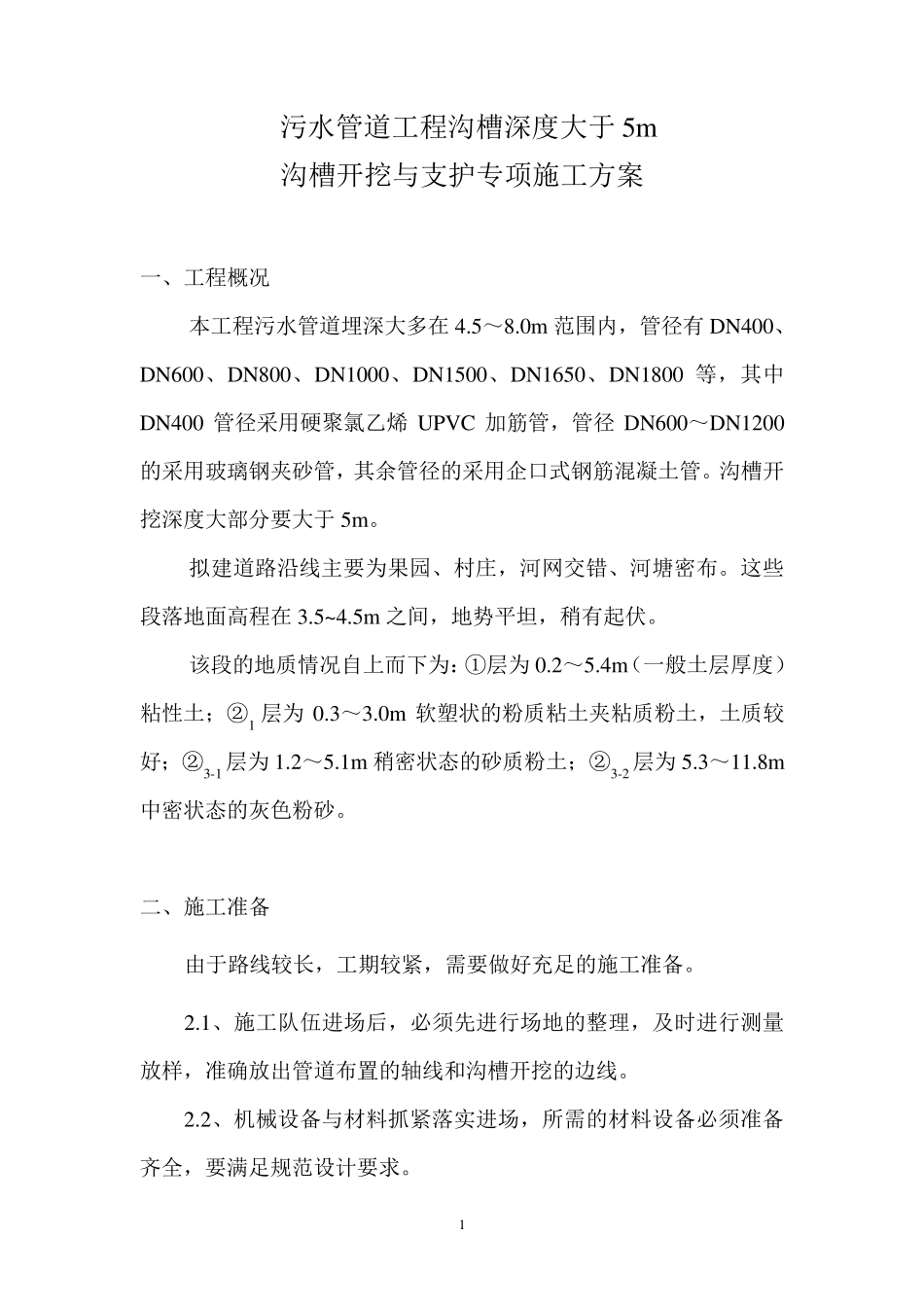

1 污水管道工程沟槽深度大于5m 沟槽开挖与支护专项施工方案 一、工程概况 本工程污水管道埋深大多在4.5～8.0m 范围内，管径有DN400、DN600、DN800、DN1000、DN1500、DN1650、DN1800 等，其中DN400 管径采用硬聚氯乙烯UPVC 加筋管，管径DN600～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。沟槽开挖深度大部分要大于5m。 拟建道路沿线主要为果园、村庄，河网交错、河塘密布。这些段落地面高程在3.5~4.5m 之间，地势平坦，稍有起伏。 该段的地质情况自上而下为：①层为0.2～5.4m（一般土层厚度）粘性土；②1 层为0.3～3.0m 软塑状的粉质粘土夹粘质粉土，土质较好；②3-1 层为1.2～5.1m 稍密状态的砂质粉土；②3-2 层为5.3～11.8m中密状态的灰色粉砂。 二、施工准备 由于路线较长，工期较紧，需要做好充足的施工准备。 2.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。 2 2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 2.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。 三、施工安排及方法总说明 对于埋深很深的污水管道的施工，采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土（粘性土）挖除一层（2.0m左右），有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用 2～3 道顶撑支护，铺设管道。 四、施工方案 4.1、污水管道施工工艺流程 测量放线 → 第一次土方开挖 → 布置井点降水 → 打设钢板桩 → 沟槽开挖及支护 → 管道基础施工 → 铺设管道 → 污水井施工 → 磅水（闭水）试验 → 管道坞膀 → 沟槽回填 4.2、测量放线 根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩 3 来进行控制，并记录两桩至井中心的距离，以备校核。 4.3、第一次土方开挖 按照测量放出的开挖线，进行第一次开挖，将表层1.5～3.0m 厚的粘土层开挖，上口宽度按照管径的大小和开挖深度来确定，一般...
