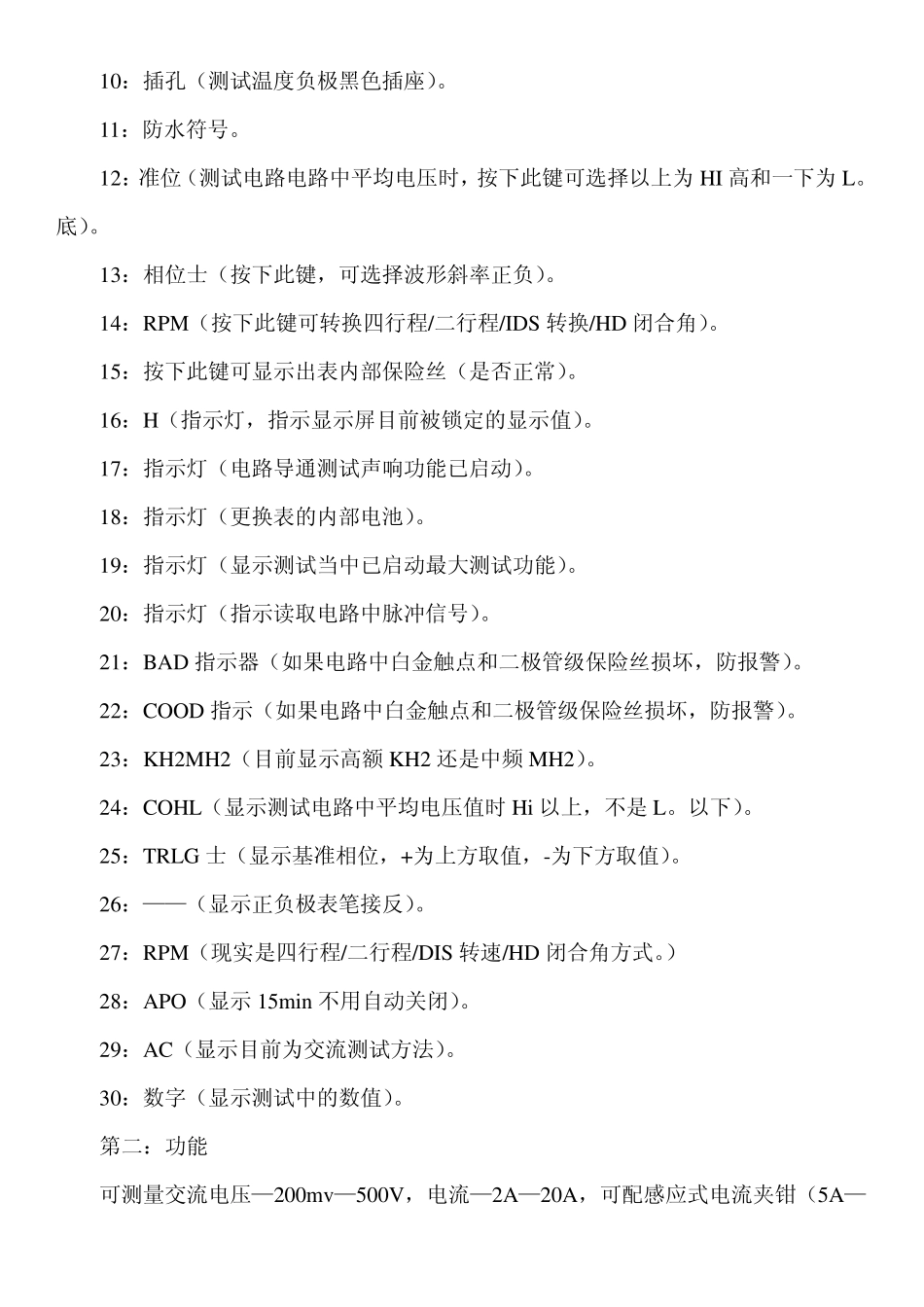

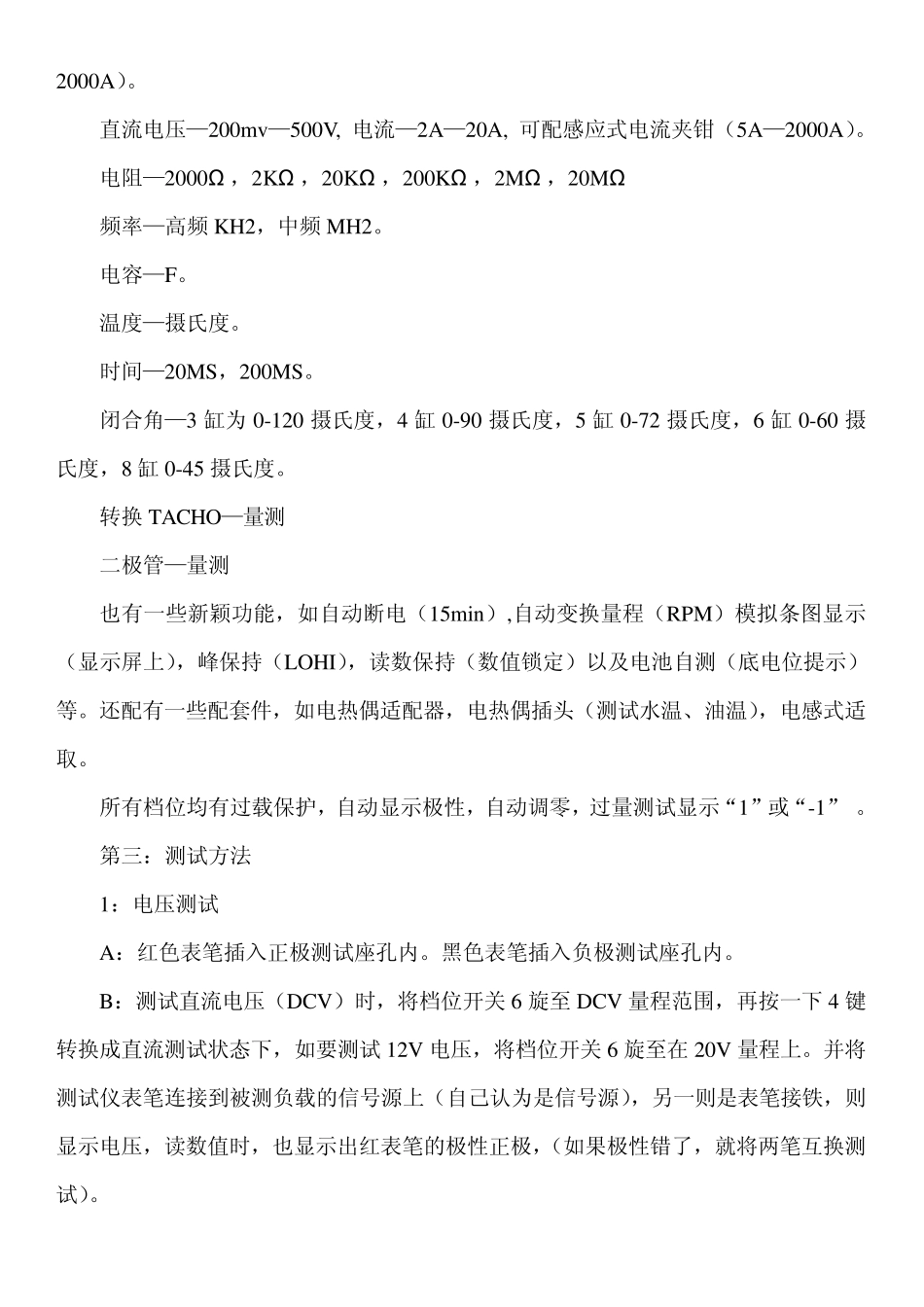

汽车专用万用表 汽车专用万用表与一般万用表是有区别的,它是在普通数字万用表的基础上增加了一些汽车专用的检测功能。以现代化的汽车修理理念:检查靠资料,检测靠仪器,检修靠设备,已经是不争的事实。 第一:面板介绍 笛威9406 型万用表表面板和液晶显示屏幕,如图1-1 所示 1:LCD 液晶显示屏幕。 2:MAX-测试读取最大值(如测试发电机电压时,按下此键,可测得这一段落发电机输出的最高电压值)。 3:锁定(按下此键,可测使得的数值显示定格)。 4:AC(交流)/DC(直流)(按下此键可直接转换交、 直测试形式)。 5:省电(按下此键,可使电源在15min后自动关闭)。 6:档位开关(拨动开关所选择需测试档位)。 7:插孔(正极测试表笔红色插座和温度正极测试表笔插座)。 8:插孔(负极测试表笔黑色插座)。 9:插孔(测试电流A 正极表笔红色插座)。 10:插孔(测试温度负极黑色插座)。 11:防水符号。 12:准位(测试电路电路中平均电压时,按下此键可选择以上为HI 高和一下为L。底)。 13:相位士(按下此键,可选择波形斜率正负)。 14:RPM(按下此键可转换四行程/二行程/IDS 转换/HD 闭合角)。 15:按下此键可显示出表内部保险丝(是否正常)。 16:H(指示灯,指示显示屏目前被锁定的显示值)。 17:指示灯(电路导通测试声响功能已启动)。 18:指示灯(更换表的内部电池)。 19:指示灯(显示测试当中已启动最大测试功能)。 20:指示灯(指示读取电路中脉冲信号)。 21:BAD 指示器(如果电路中白金触点和二极管级保险丝损坏,防报警)。 22:COOD 指示(如果电路中白金触点和二极管级保险丝损坏,防报警)。 23:KH2MH2(目前显示高额KH2 还是中频MH2)。 24:COHL(显示测试电路中平均电压值时Hi 以上,不是L。以下)。 25:TRLG 士(显示基准相位,+为上方取值,-为下方取值)。 26:——(显示正负极表笔接反)。 27:RPM(现实是四行程/二行程/DIS 转速/HD 闭合角方式。) 28:APO(显示15min不用自动关闭)。 29:AC(显示目前为交流测试方法)。 30:数字(显示测试中的数值)。 第二:功能 可测量交流电压—200mv—500V,电流—2A—20A,可配感应式电流夹钳(5A—2000A)。 直流电压—200mv—500V, 电流—2A—20A, 可配感应式电流夹钳(5A—2000A)。 电阻—2000Ω ,2KΩ ,20KΩ ,200KΩ ,2MΩ ,20MΩ 频率—高频 KH2,中频 MH2。 电容—F。 温度...
