汽车仪表盘上的各种图标和指示灯

汽车仪表盘上的各种图标和指示灯_第1页
1/11
汽车仪表盘上的各种图标和指示灯_第2页
2/11
汽车仪表盘上的各种图标和指示灯_第3页
3/11

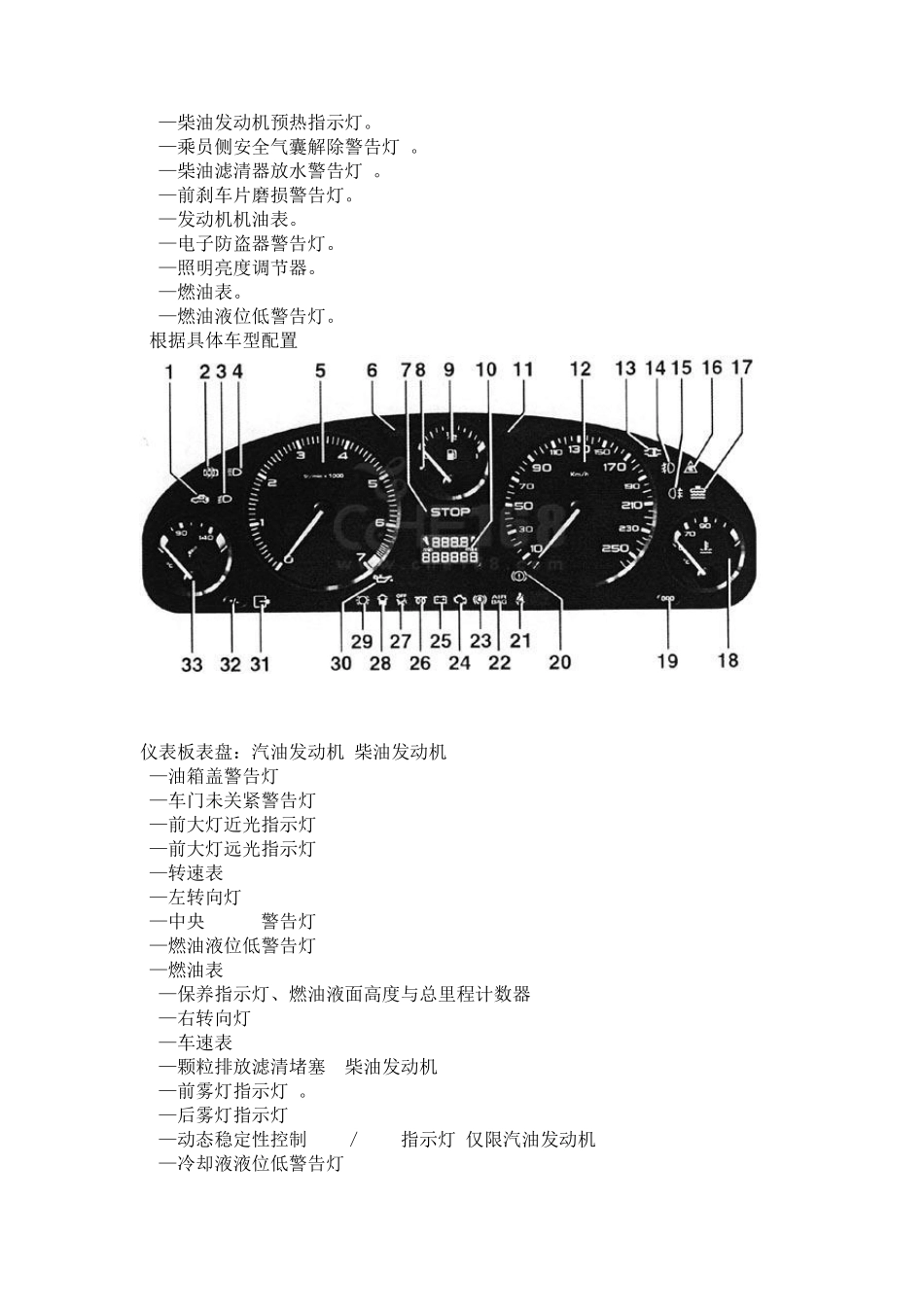

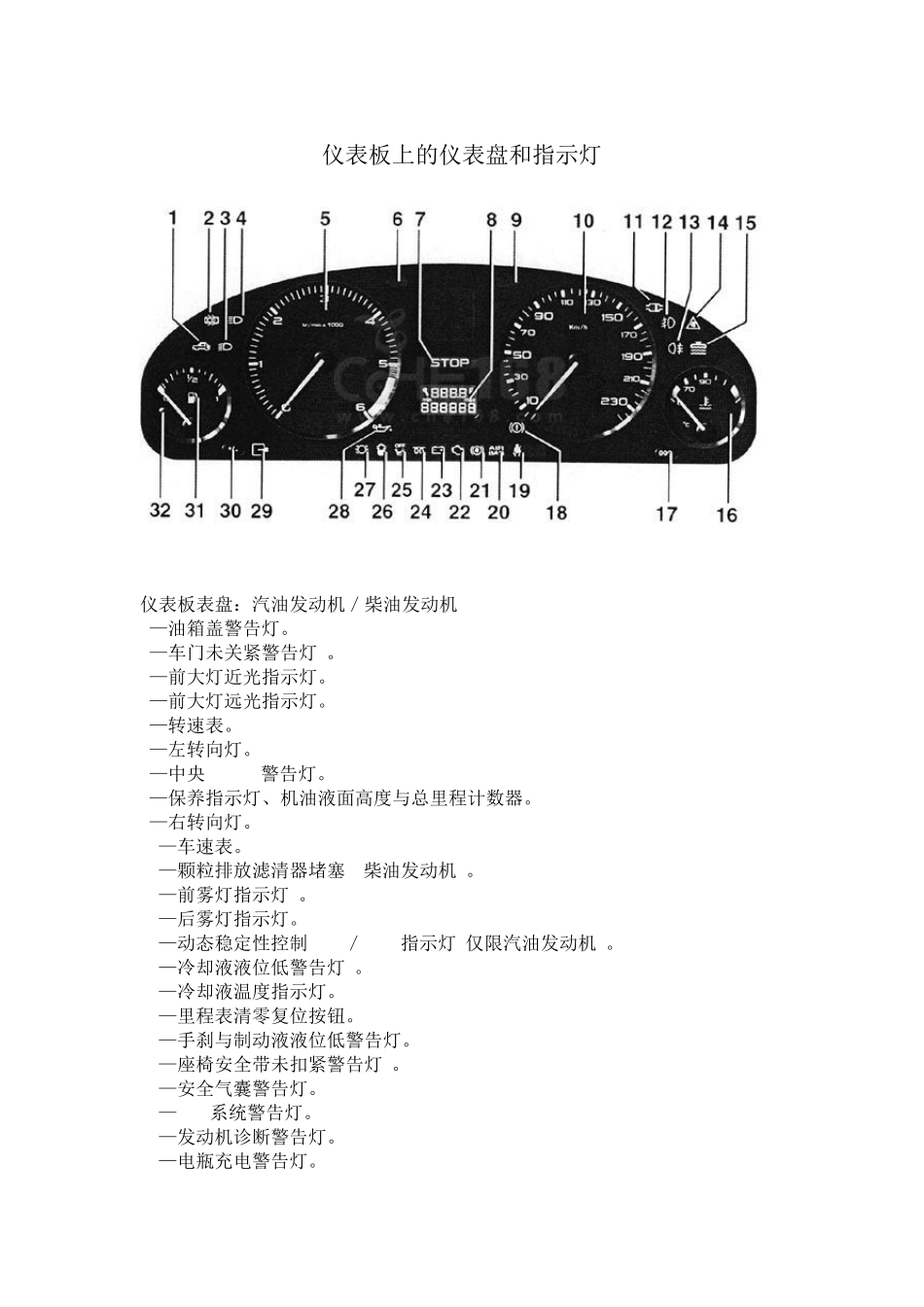

各种汽车仪表上的图标,欢迎大家学习 仪表板上的仪表盘和指示灯 仪表板表盘:汽油发动机/柴油发动机 1—油箱盖警告灯。 2—车门未关紧警告灯*。 3—前大灯近光指示灯。 4—前大灯远光指示灯。 5—转速表。 6—左转向灯。 7—中央(STOP)警告灯。 8—保养指示灯、机油液面高度与总里程计数器。 9—右转向灯。 10—车速表。 11—颗粒排放滤清器堵塞*(柴油发动机)。 12—前雾灯指示灯*。 13—后雾灯指示灯。 14—动态稳定性控制(ASR/ESP)指示灯(仅限汽油发动机)。 15—冷却液液位低警告灯*。 16—冷却液温度指示灯。 17—里程表清零复位按钮。 18—手刹与制动液液位低警告灯。 19—座椅安全带未扣紧警告灯*。 20—安全气囊警告灯。 21—ABS系统警告灯。 22—发动机诊断警告灯。 23—电瓶充电警告灯。 24—柴油发动机预热指示灯。 25—乘员侧安全气囊解除警告灯*。 26—柴油滤清器放水警告灯*。 27—前刹车片磨损警告灯。 28—发动机机油表。 29—电子防盗器警告灯。 30—照明亮度调节器。 31—燃油表。 32—燃油液位低警告灯。 *根据具体车型配置 仪表板表盘:汽油发动机/柴油发动机 1—油箱盖警告灯 2—车门未关紧警告灯* 3—前大灯近光指示灯 4—前大灯远光指示灯 5—转速表 6—左转向灯 7—中央(STOP)警告灯 8—燃油液位低警告灯 9—燃油表 10—保养指示灯、燃油液面高度与总里程计数器 11—右转向灯 12—车速表 13—颗粒排放滤清堵塞*(柴油发动机) 14—前雾灯指示灯*。 15—后雾灯指示灯 16—动态稳定性控制(ASR/ESP)指示灯(仅限汽油发动机) 17—冷却液液位低警告灯* 18—冷却液温度指示灯 19—里程表清零复位按钮 20—手刹与制动液液位低警告灯 21—座椅安全带未扣紧警告灯* 22—安全气囊警告灯 23—ABS系统警告灯 24—发动机诊断警告灯 25—电瓶充电警告灯 26—柴油发动机预热指示灯 27—乘员侧安全气囊解除警告灯* 28—柴油滤清器放水警告灯* 29—前刹车片磨损警告灯 30—发动机机油表 31—电子防盗器警告灯 32—照明亮度调节器 33—发动机机油温度 *根据具体车型配置 仪表板盘:自动变速器 1—油箱盖警告灯 2—车门未关紧警告灯* 3—前大灯近光指示灯 4—前大灯远光指示灯 5—转速表 6—左转向灯 7—中央(STOP)警告灯 8—燃油液位低警告灯 9—燃油表 10—保养指示灯、燃油液面高度与总里程计数器 11—右转向灯 12—车速表 13—颗粒排放滤清堵塞*(柴油...
