汽车低压线束设计规范

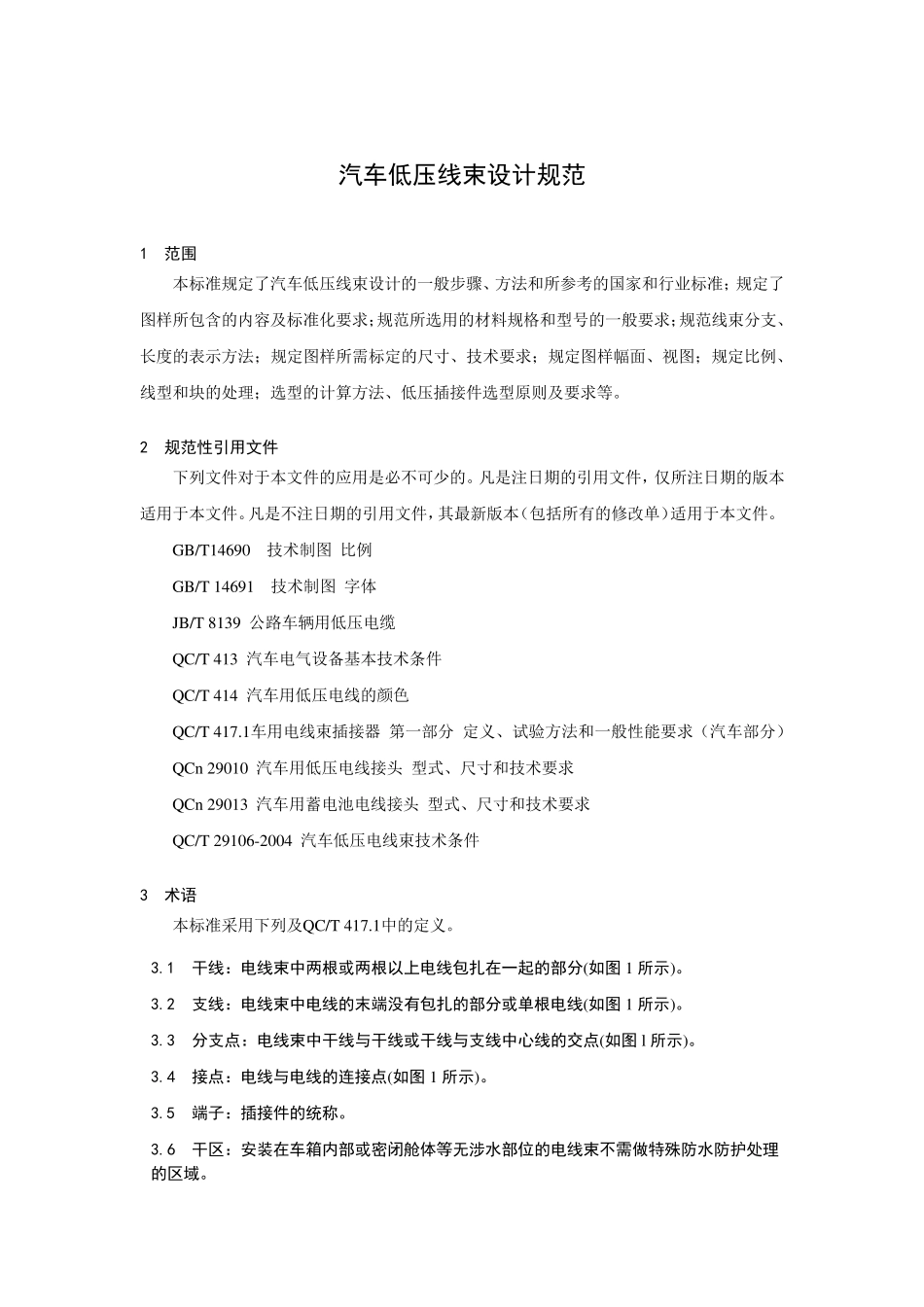

汽车低压线束设计规范_第1页
1/8

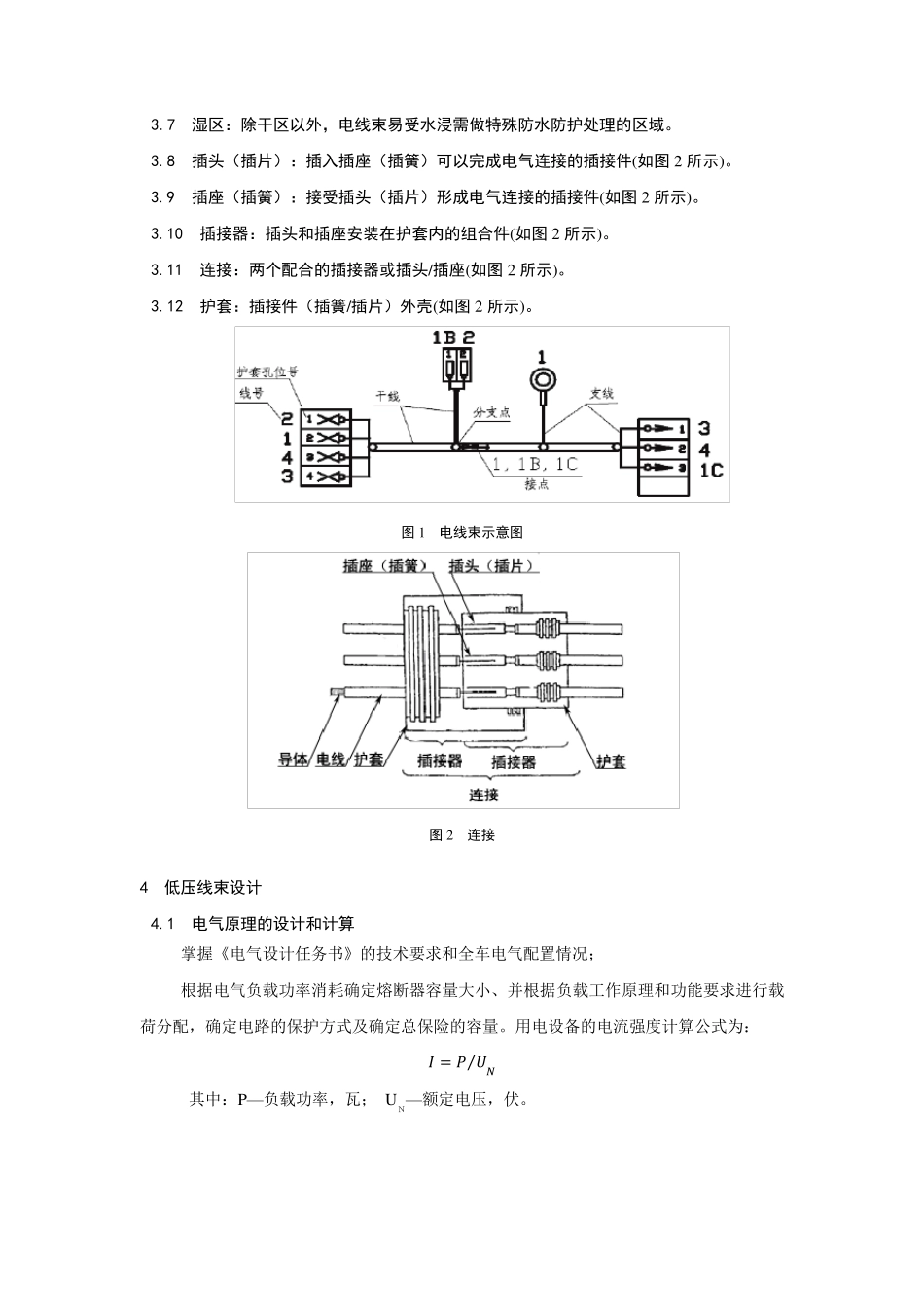

汽车低压线束设计规范_第2页
2/8

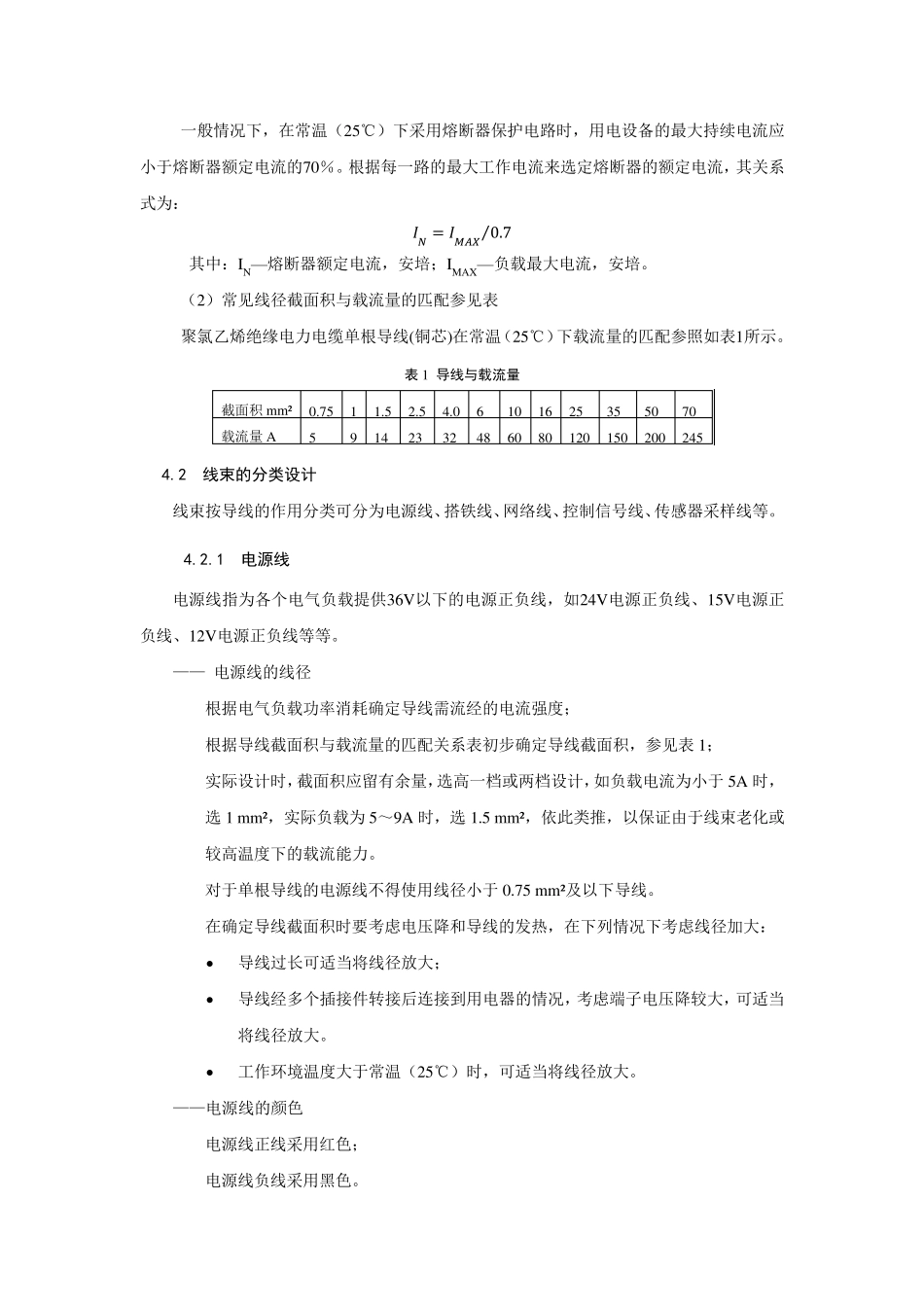

汽车低压线束设计规范_第3页
3/8
汽车低压线束设计规范 1 范围 本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准;规定了图样所包含的内容及标准化要求;规范所选用的材料规格和型号的一般要求;规范线束分支、长度的表示方法;规定图样所需标定的尺寸、技术要求;规定图样幅面、视图;规定比例、线型和块的处理;选型的计算方法、低压插接件选型原则及要求等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB/T14690 技术制图 比例 GB/T 14691 技术制图 字体 JB/T 8139 公路车辆用低压电缆 QC/T 413 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1车用电线束插接器 第一部分 定义、试验方法和一般性能要求(汽车部分) QCn 29010 汽车用低压电线接头 型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头 型式、尺寸和技术要求 QC/T 29106-2004 汽车低压电线束技术条件 3 术语 本标准采用下列及QC/T 417.1中的定义。 3.1 干线:电线束中两根或两根以上电线包扎在一起的部分(如图1 所示)。 3.2 支线:电线束中电线的末端没有包扎的部分或单根电线(如图1 所示)。 3.3 分支点:电线束中干线与干线或干线与支线中心线的交点(如图l 所示)。 3.4 接点:电线与电线的连接点(如图1 所示)。 3.5 端子:插接件的统称。 3.6 干区:安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域。 3.7 湿区:除干区以外,电线束易受水浸需做特殊防水防护处理的区域。 3.8 插头(插片):插入插座(插簧)可以完成电气连接的插接件(如图 2 所示)。 3.9 插座(插簧):接受插头(插片)形成电气连接的插接件(如图 2 所示)。 3.10 插接器:插头和插座安装在护套内的组合件(如图 2 所示)。 3.11 连接:两个配合的插接器或插头/插座(如图 2 所示)。 3.12 护套:插接件(插簧/插片)外壳(如图 2 所示)。 图 1 电线束示意图 图 2 连接 4 低压线束设计 4.1 电气原理的设计和计算 掌握《电气设计任务书》的技术要求和全车电气配置情况; 根据电气负载功率消耗确定熔断器容量大小、并根据负载工作原理和功能要求进行载荷分配,确定电路的保护方式及确定总保险的容量。用电设备的电流强度计算公式为:...
