汽车信号模拟发生器ECU试验台说明书

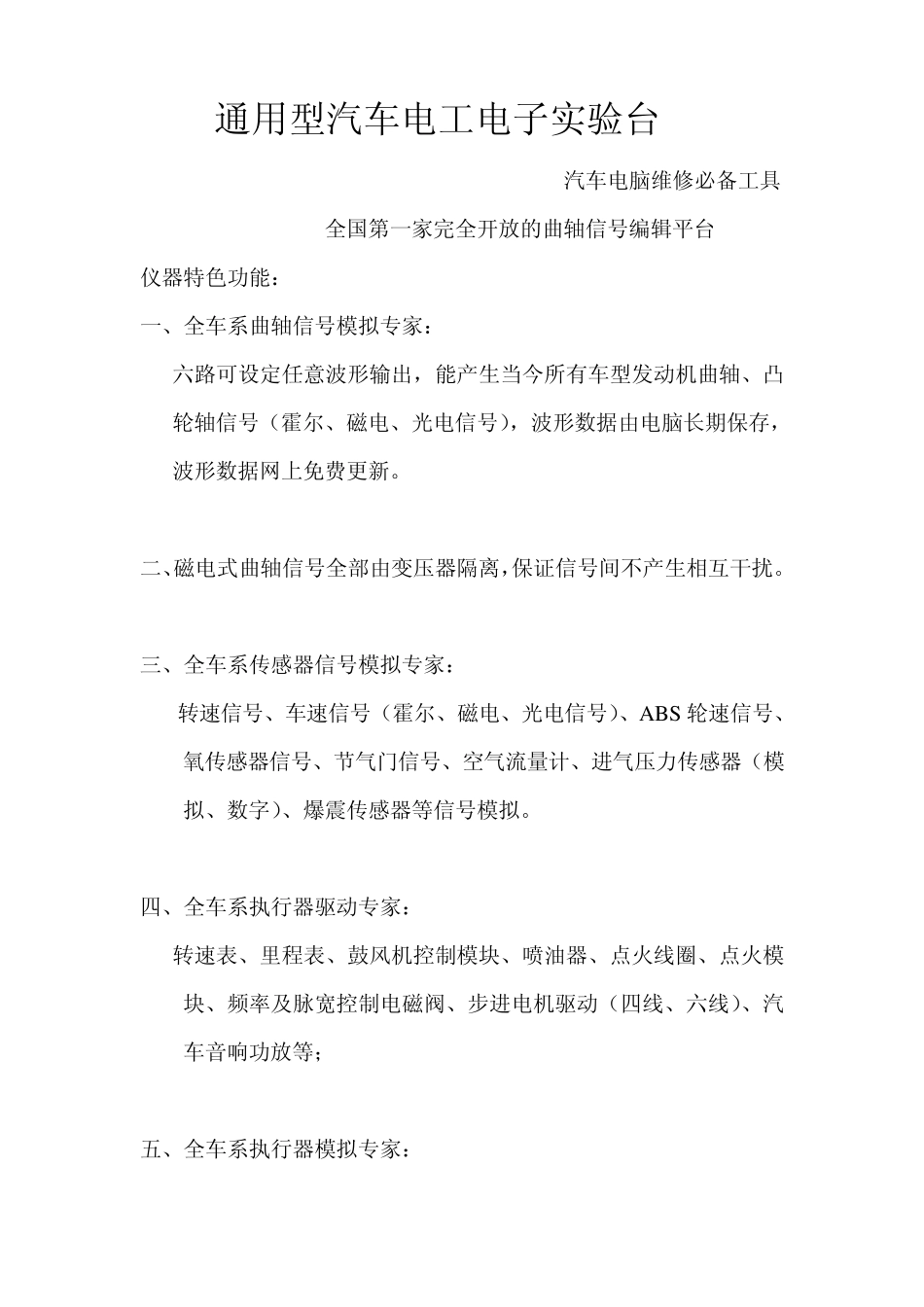

汽车信号模拟发生器ECU试验台说明书_第1页
1/21

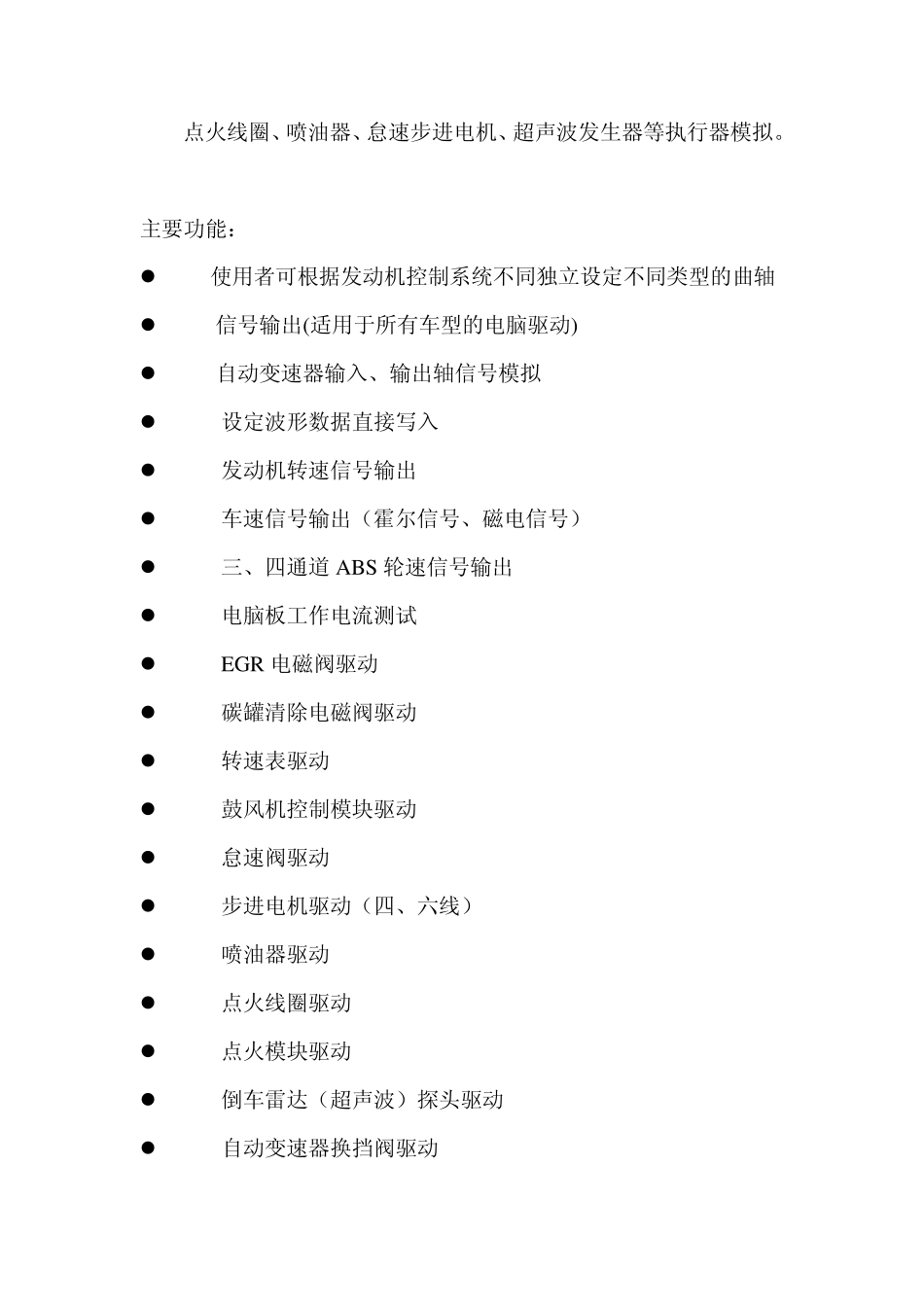

汽车信号模拟发生器ECU试验台说明书_第2页
2/21

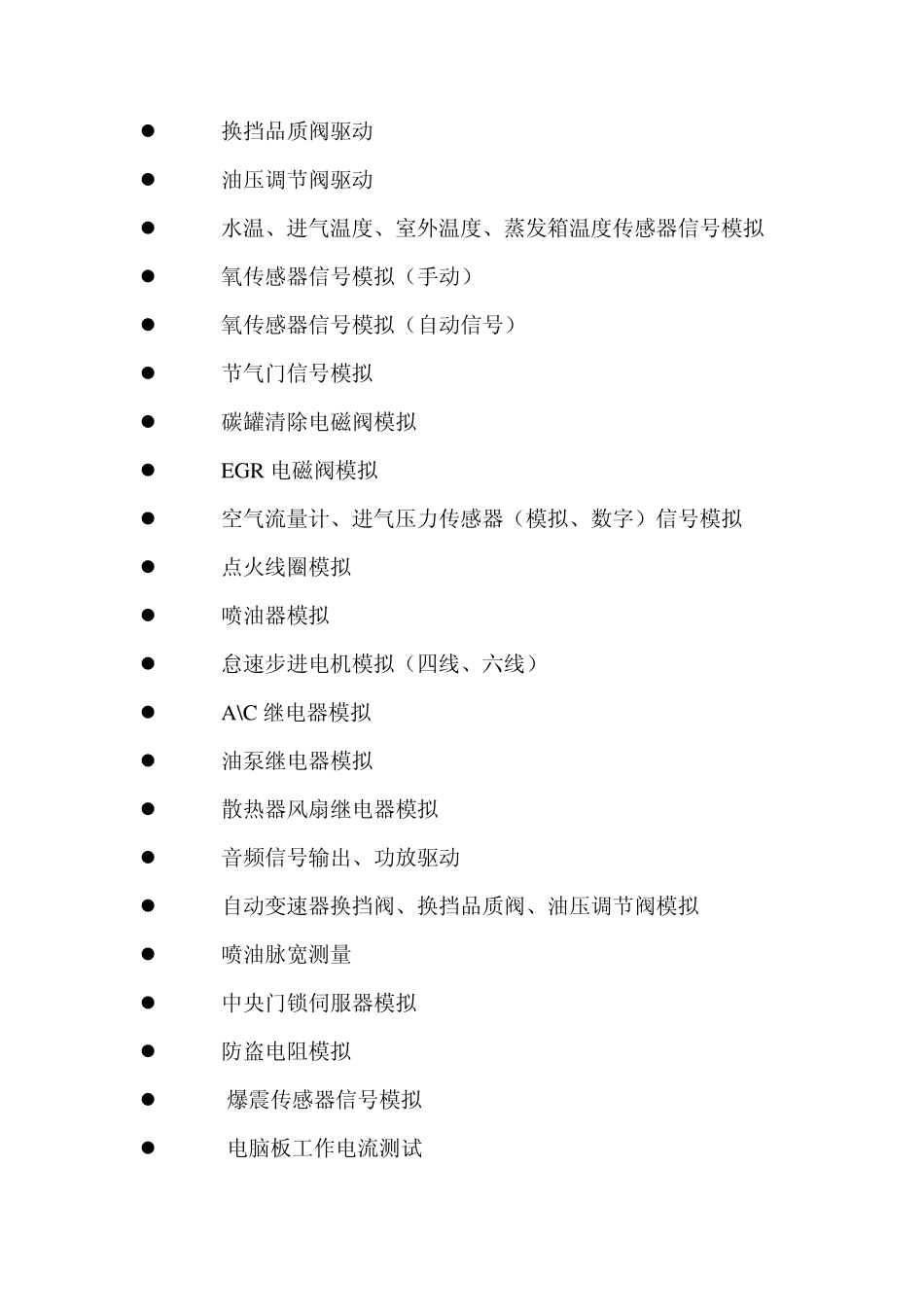

汽车信号模拟发生器ECU试验台说明书_第3页
3/21
通用型汽车电工电子实验台 汽车电脑维修必备工具 全国第一家完全开放的曲轴信号编辑平台 仪器特色功能: 一、全车系曲轴信号模拟专家: 六路可设定任意波形输出,能产生当今所有车型发动机曲轴、凸轮轴信号(霍尔、磁电、光电信号),波形数据由电脑长期保存,波形数据网上免费更新。 二、磁电式曲轴信号全部由变压器隔离,保证信号间不产生相互干扰。 三、全车系传感器信号模拟专家: 转速信号、车速信号(霍尔、磁电、光电信号)、ABS轮速信号、氧传感器信号、节气门信号、空气流量计、进气压力传感器(模拟、数字)、爆震传感器等信号模拟。 四、全车系执行器驱动专家: 转速表、里程表、鼓风机控制模块、喷油器、点火线圈、点火模块、频率及脉宽控制电磁阀、步进电机驱动(四线、六线)、汽车音响功放等; 五、全车系执行器模拟专家: 点火线圈、喷油器、怠速步进电机、超声波发生器等执行器模拟。 主要功能:  使用者可根据发动机控制系统不同独立设定不同类型的曲轴  信号输出(适用于所有车型的电脑驱动)  自动变速器输入、输出轴信号模拟  设定波形数据直接写入  发动机转速信号输出  车速信号输出(霍尔信号、磁电信号)  三、四通道 ABS轮速信号输出  电脑板工作电流测试  EGR 电磁阀驱动  碳罐清除电磁阀驱动  转速表驱动  鼓风机控制模块驱动  怠速阀驱动  步进电机驱动(四、六线)  喷油器驱动  点火线圈驱动  点火模块驱动  倒车雷达(超声波)探头驱动  自动变速器换挡阀驱动  换挡品质阀驱动  油压调节阀驱动  水温、进气温度、室外温度、蒸发箱温度传感器信号模拟  氧传感器信号模拟(手动)  氧传感器信号模拟(自动信号)  节气门信号模拟  碳罐清除电磁阀模拟  EGR 电磁阀模拟  空气流量计、进气压力传感器(模拟、数字)信号模拟  点火线圈模拟  喷油器模拟  怠速步进电机模拟(四线、六线)  A\C 继电器模拟  油泵继电器模拟  散热器风扇继电器模拟  音频信号输出、功放驱动  自动变速器换挡阀、换挡品质阀、油压调节阀模拟  喷油脉宽测量  中央门锁伺服器模拟  防盗电阻模拟  爆震传感器信号模拟  电脑板工作电流测试  用户功能扩展 仪器具体参数: 1、可设定波形输出:六通道任意设定波形输出,可同时输出曲轴1º转角信号...
