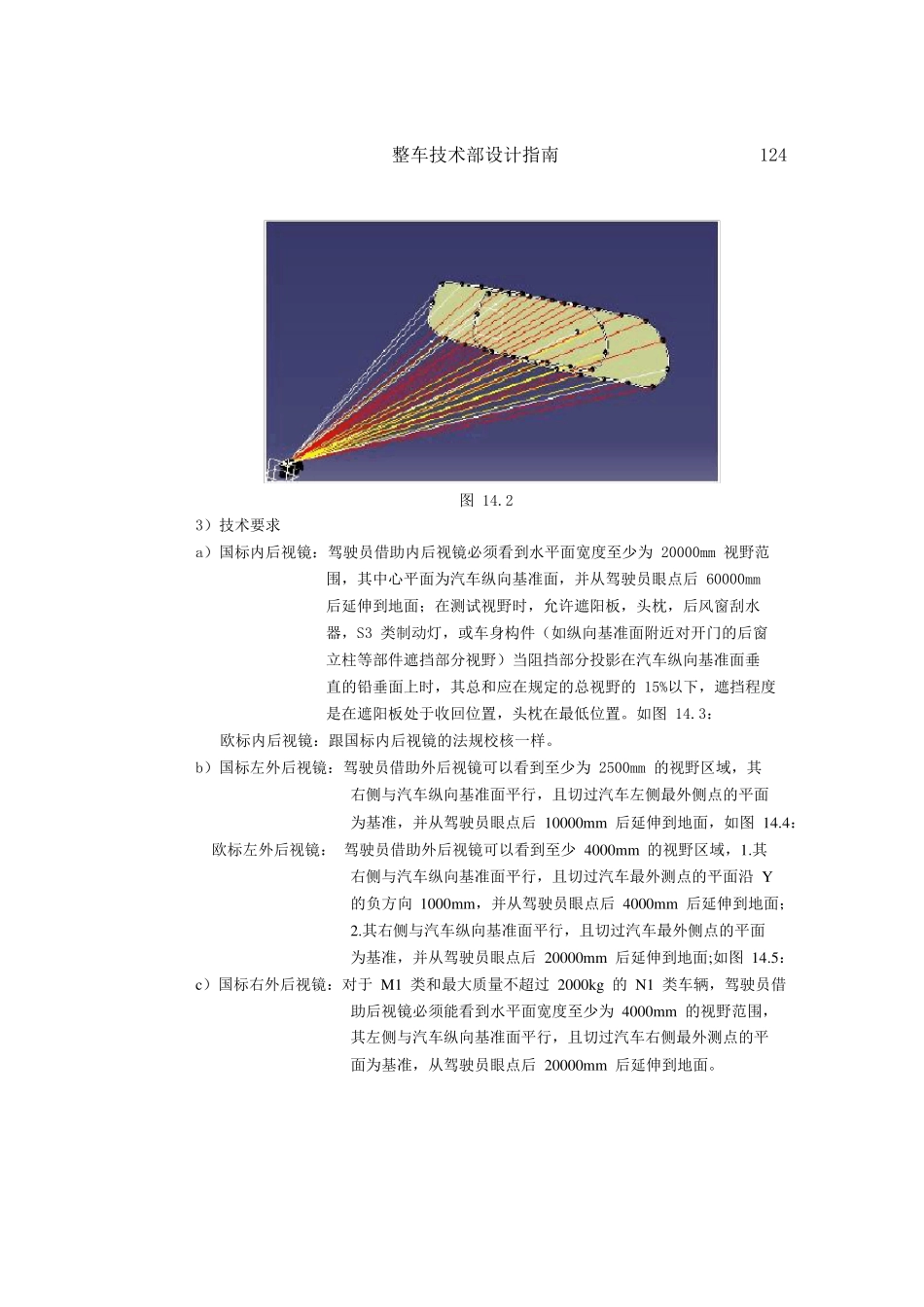

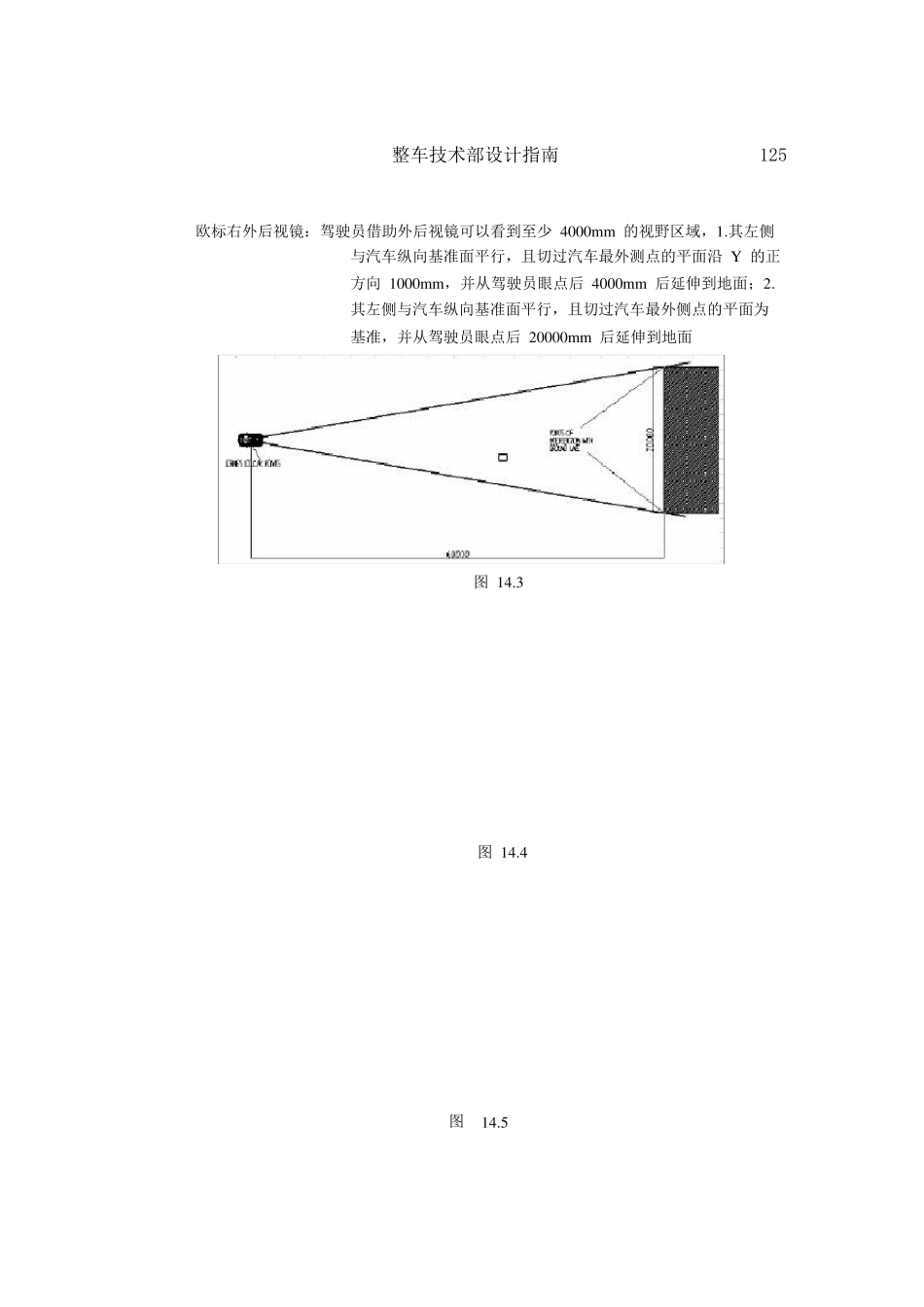

14.1 概论 整车技术部设计指南 第 14 章 内外后视镜校核指南 123 14.1.1 指南的主要目的 目的主要有两个方面： 1） 掌握内外后视镜校核需要做得法规校核包括那些内容； 2） 掌握内外后视镜法规校核的主要步骤。 14.1.2 指南的相关内容 主要内容有以下三个方面： 1） 内外后视镜校核引用的法规标准和要求 2） 内外后视镜校核解析 3） 内后视镜的后方视野校核 14.2 14.2.1 内外后视镜校核 内外后视镜校核引用的法规标准和要求 1）相关标准 a）GB/15084－2006 b）ECE46 机动车辆内外后视镜性能和安装要求 欧洲机动车辆内外后视镜法规 2） 相关术语 a）驾驶员眼点:通过汽车制造厂确定的驾驶员设计乘坐位置中心，做一个平行于汽 车纵向基准面的平面，从该位置座椅 R 点向上 635mm，做垂直于该平 面的直线段，在直线段和平面的交点的两 侧各 32.5mm 做两个点，即驾驶员眼点。如图 14.1： b）双眼总视野:左右单眼视野重合而获得的总视野。如图 14.2： 图 14.1 整车技术部设计指南 124 图 14.2 3）技术要求 a）国标内后视镜：驾驶员借助内后视镜必须看到水平面宽度至少为 20000mm 视野范 围，其中心平面为汽车纵向基准面，并从驾驶员眼点后 60000mm 后延伸到地面；在测试视野时，允许遮阳板，头枕，后风窗刮水 器，S3 类制动灯，或车身构件（如纵向基准面附近对开门的后窗 立柱等部件遮挡部分视野）当阻挡部分投影在汽车纵向基准面垂 直的铅垂面上时，其总和应在规定的总视野的 15%以下，遮挡程度 是在遮阳板处于收回位置，头枕在最低位置。如图 14.3： 欧标内后视镜：跟国标内后视镜的法规校核一样。 b）国标左外后视镜：驾驶员借助外后视镜可以看到至少为 2500mm 的视野区域，其 右侧与汽车纵向基准面平行，且切过汽车左侧最外侧点的平面 为基准，并从驾驶员眼点后 10000m m 后延伸到地面，如图 14.4： 欧标左外后视镜： 驾驶员借助外后视镜可以看到至少 4000m m 的视野区域，1.其 右侧与汽车纵向基准面平行，且切过汽车最外测点的平面沿 Y 的负方向 1000m m ，并从驾驶员眼点后 4000m m 后延伸到地面； 2.其右侧与汽车纵向基准面平行，且切过汽车最外侧点的平面 为基准，并从驾驶员眼点后 20000m m 后延伸到地面;如图 14.5： c）国标右外后视镜：对于 M1 类和最大质量不超过 2000kg 的 N1 类车辆，驾驶员借 助后视镜必须能看到水平面宽度至少...
