汽车发动机拆装实验指导书

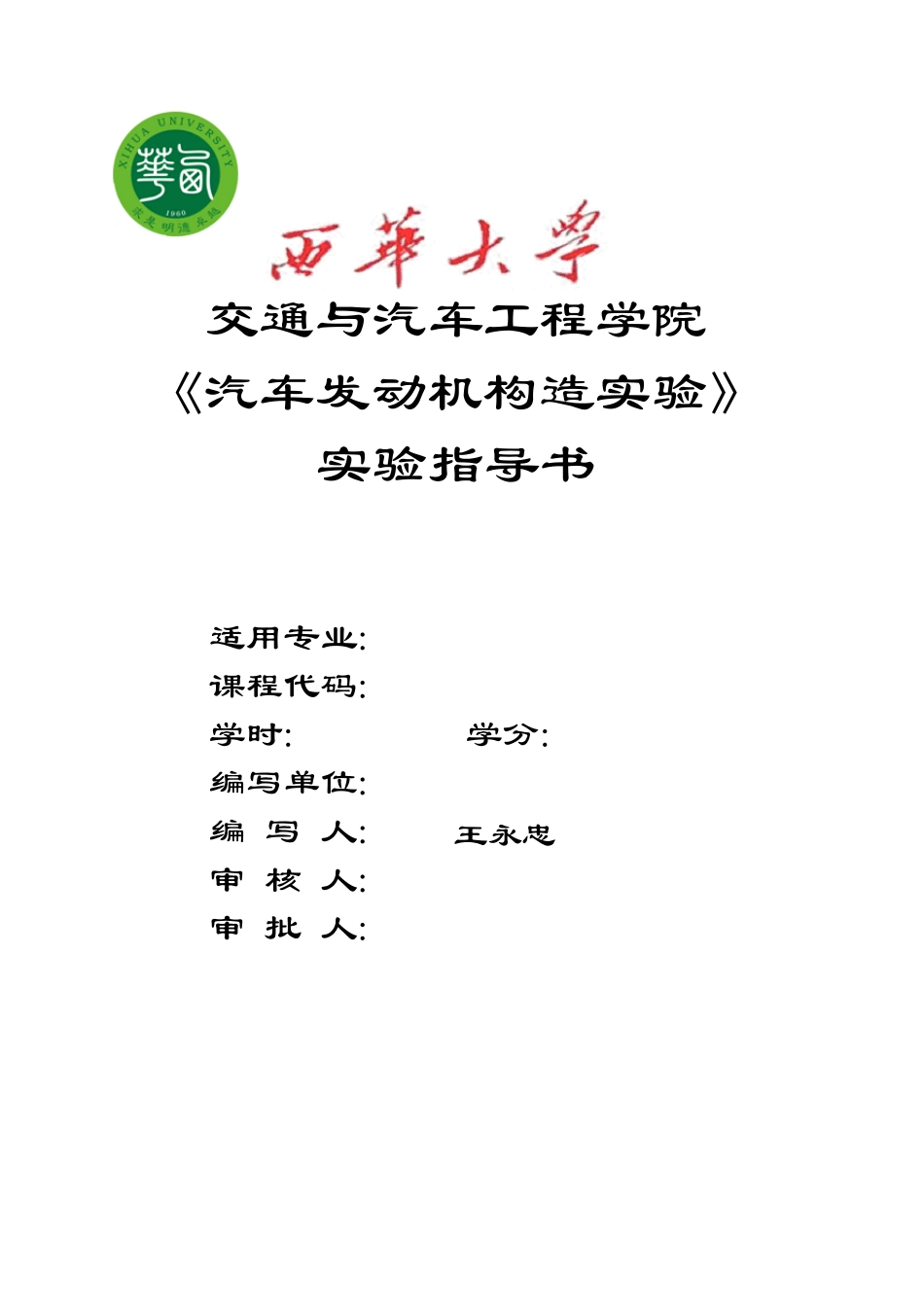

汽车发动机拆装实验指导书_第1页
1/25
汽车发动机拆装实验指导书_第2页
2/25
汽车发动机拆装实验指导书_第3页
3/25
交通与汽车工程学院 《汽车发动机构造实验》 实验指导书 适用专业: 课程代码: 学时: 16 学分: 1 编写单位: 编 写 人: 王永忠 审 核 人: 审 批 人: 《汽车构造上》实验指导书 - 1 - 目 录 实验一 汽车发动机整机拆装与调整(实验代码03021015*) ... - 2 - 实验二 化油器的拆装与调整(实验代码03021012*) ......... - 4 - 实验三 柱塞式喷油泵和输油泵的拆装(实验代码03021022*) . - 5 - 实验四 转子分配式喷油泵的拆装(实验代码03021011*) ..... - 6 - 实验五 调速器的拆装(实验代码03021010*) ............... - 7 - 实验六 VE 型分配式喷油泵的拆装(实验代码03021008*) ..... - 8 - 实验七 摩托车发动机拆装与调整(实验代码03021013*) .... - 16 - 实验八 电控汽车发动机整机拆装与调整(实验代码03021024*) - 18 - 实验九 柱塞泵、调速器拆装实验(实验代码03021021*) .... - 23 - 填写实验报告的要求 ..................................... - 24 - 《汽车构造上》实验指导书 - 2 - 实验一 汽车发动机整机拆装与调整(实验代码03021015*) 一、实验目的和任务 在指导老师的指导下,通过对各种典型发动机的观察分析,并对一台多缸发动机的拆装和主要部位检察调整,熟悉车用发动机由哪些机构和系统组成,初步掌握发动机的基本工作原理,整机结构特点,拆装要点,以及主要配合面的检察部位和调整方法。 二、实验仪器、设备及材料 供实验用465 或 462 汽油机一台,拆装工具各一套,塞尺、活塞环拆装钳、扭力扳手各一把。 三、实验原理及步骤 (一)拆装一台其汽油机,初步了解发动机各机构和系统由哪些零部件组成,各机构和系统零部件的名称、作用、相互位置关系、构造特点、运动规律。 拆卸时,先拆除发动机外部的所有附件,然后拆卸配气机构的部分零部件,卸下缸盖及油底壳,必要时拆卸正时齿轮室和飞轮。 (二)机体零件与曲柄连杆机构的拆装与调整 1、机体零件的拆装,包括机体、缸盖、气缸垫、缸盖螺栓等。 取下汽缸盖罩,拆掉进、排气歧管,打开正时齿轮室罩盖,取下上、下正时齿轮和张紧轮即传动皮带,取下正时齿轮室后盖。 按从四周往中间的顺序拧松前后缸盖螺栓,拆掉缸盖。注意防松装置,注意缸垫的正反面等。 将发动机翻转,拆掉油底壳,拆卸机油泵出油管及油泵。 转动曲轴至最方便的位置,拆掉连杆盖,推动...
