汽车底盘实训

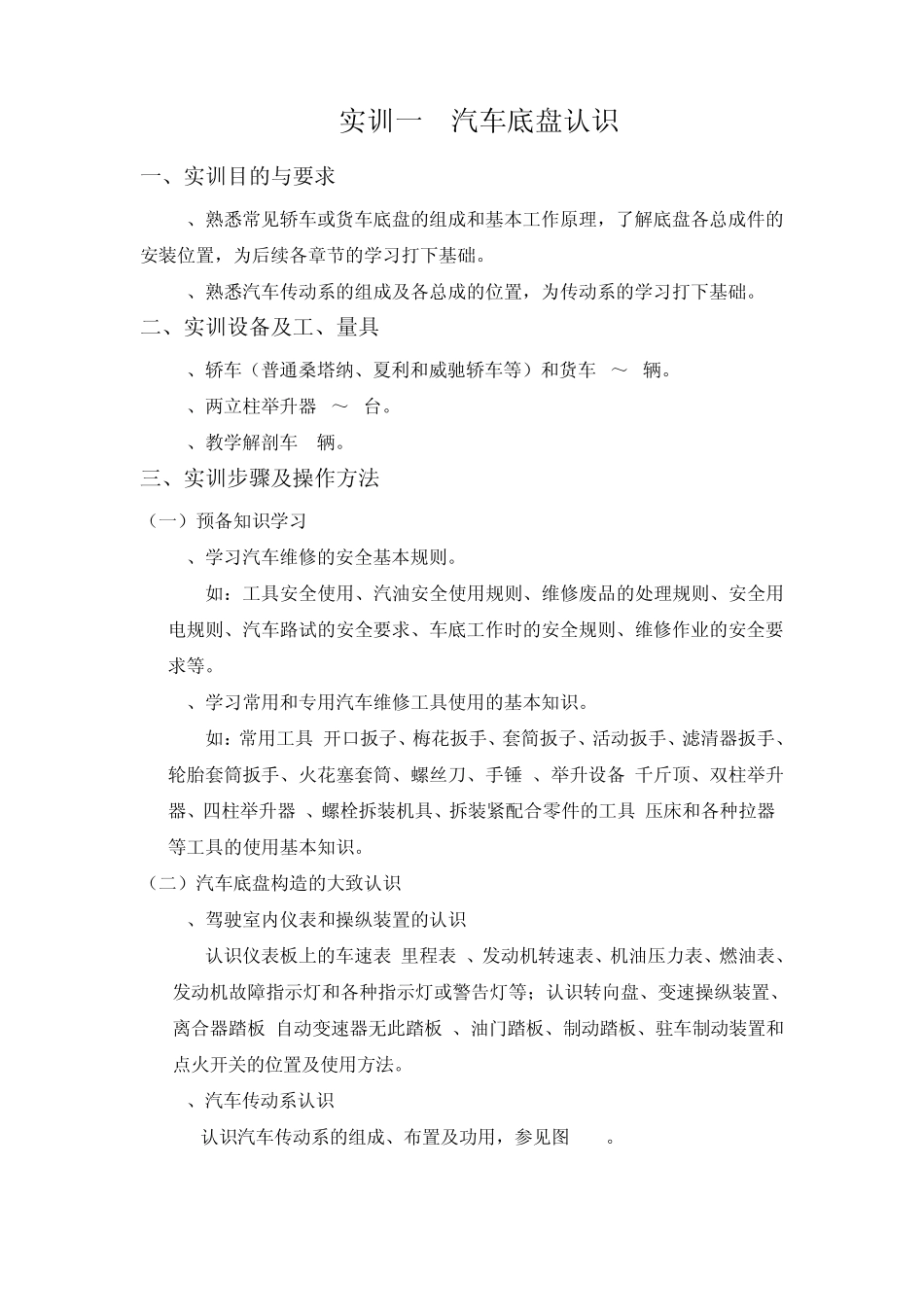

汽车底盘实训_第1页
1/68
汽车底盘实训_第2页
2/68

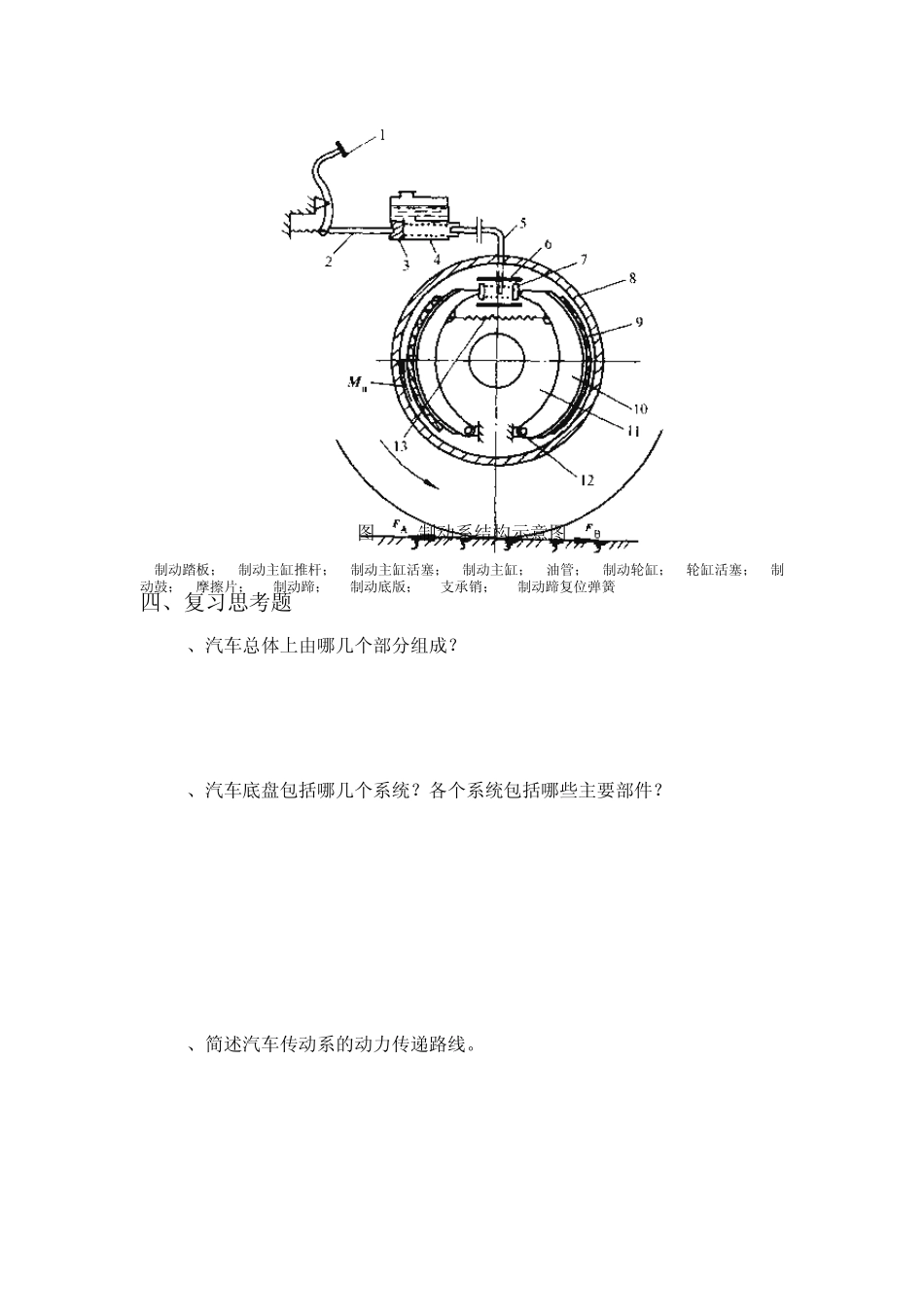

汽车底盘实训_第3页
3/68
实训一 汽车底盘认识 一、实训目的与要求 1、熟悉常见轿车或货车底盘的组成和基本工作原理,了解底盘各总成件的安装位置,为后续各章节的学习打下基础。 2、熟悉汽车传动系的组成及各总成的位置,为传动系的学习打下基础。 二、实训设备及工、量具 1、轿车(普通桑塔纳、夏利和威驰轿车等)和货车2~5辆。 2、两立柱举升器 2~4台。 3、教学解剖车2辆。 三、实训步骤及操作方法 (一)预备知识学习 1、学习汽车维修的安全基本规则。 如:工具安全使用、汽油安全使用规则、维修废品的处理规则、安全用电规则、汽车路试的安全要求、车底工作时的安全规则、维修作业的安全要求等。 2、学习常用和专用汽车维修工具使用的基本知识。 如:常用工具(开口扳子、梅花扳手、套简扳子、活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤)、举升设备(千斤顶、双柱举升器、四柱举升器)、螺栓拆装机具、拆装紧配合零件的工具(压床和各种拉器)等工具的使用基本知识。 (二)汽车底盘构造的大致认识 1、驾驶室内仪表和操纵装置的认识 认识仪表板上的车速表(里程表)、发动机转速表、机油压力表、燃油表、发动机故障指示灯和各种指示灯或警告灯等;认识转向盘、变速操纵装置、离合器踏板(自动变速器无此踏板)、油门踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。 2、汽车传动系认识 认识汽车传动系的组成、布置及功用,参见图 1-1。 图1-1 汽车传动系的组成与布置 1-离合器;2-变速器;3-驱动桥壳;5-差速器;6-半轴;7-主减速器;8-传动轴 3、汽车行驶系认识 认识汽车行驶系的组成、布置及功用。 4、汽车转向系认识 认识汽车转向系的组成、布置及功用,参见图1-2。 图1-2 转向系示意图 1-转向盘;2-转向轴;3-转向节;4-转向轮;5-转向节臂;6-转向横拉杆;7-转向减振器;8-转向器 5.汽车制动系认识 认识汽车制动系的组成、布置及功用,参见图1-3。 图1-3 制动系结构示意图 1-制动踏板;2-制动主缸推杆;3-制动主缸活塞;4-制动主缸;5-油管;6-制动轮缸;7-轮缸活塞;8-制动鼓;9-摩擦片;10-制动蹄;11-制动底版;12-支承销;13-制动蹄复位弹簧 四、复习思考题 1、汽车总体上由哪几个部分组成? 2、汽车底盘包括哪几个系统?各个系统包括哪些主要部件? 3、简述汽车传动系的动力传递路线。 实训二 1 、离合器及操纵机构的拆装 2 、离合器的调整 一、实训目的与要求 1、掌握离合器及操纵...
