汽车底盘拆装与维修实训指导书

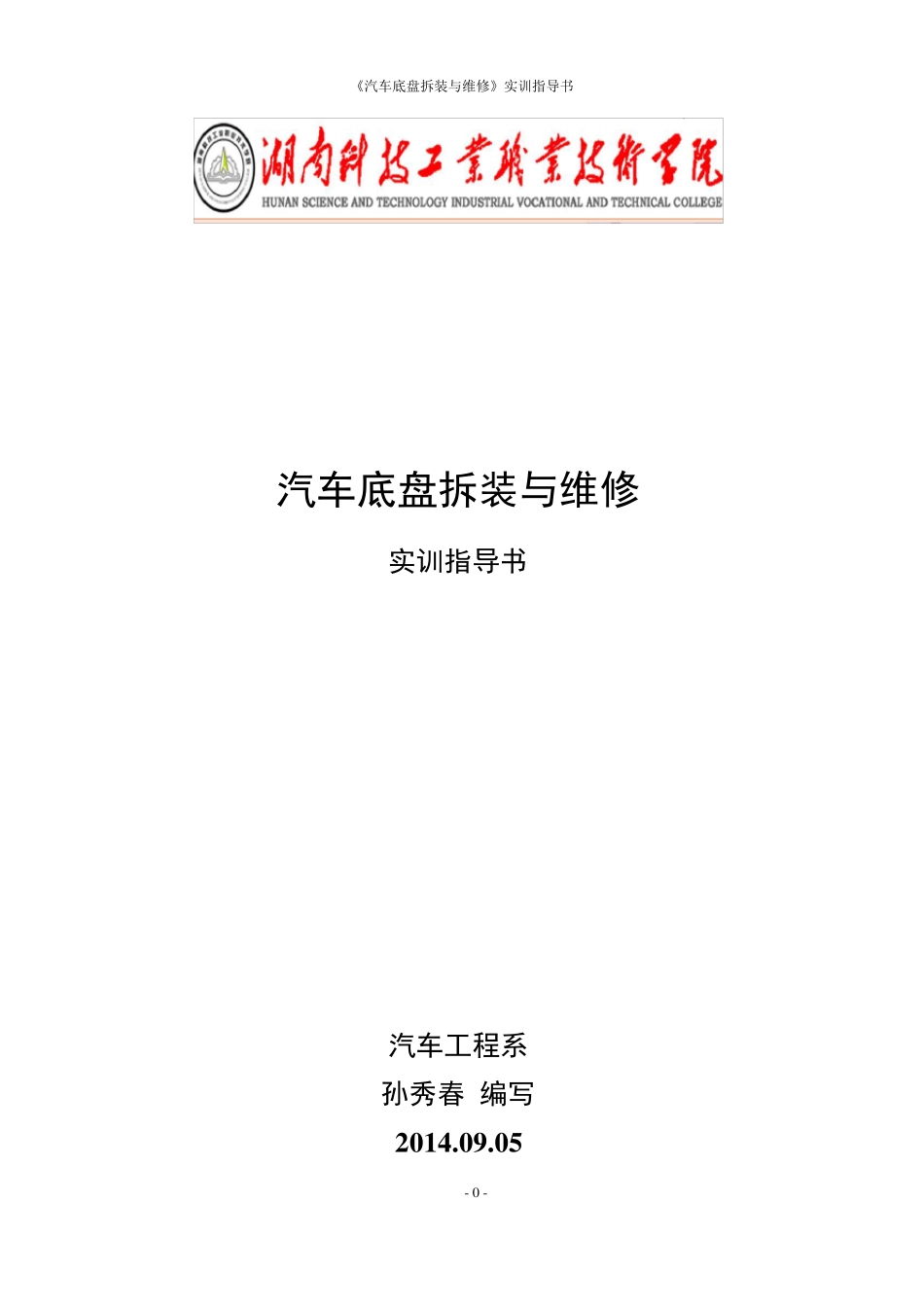

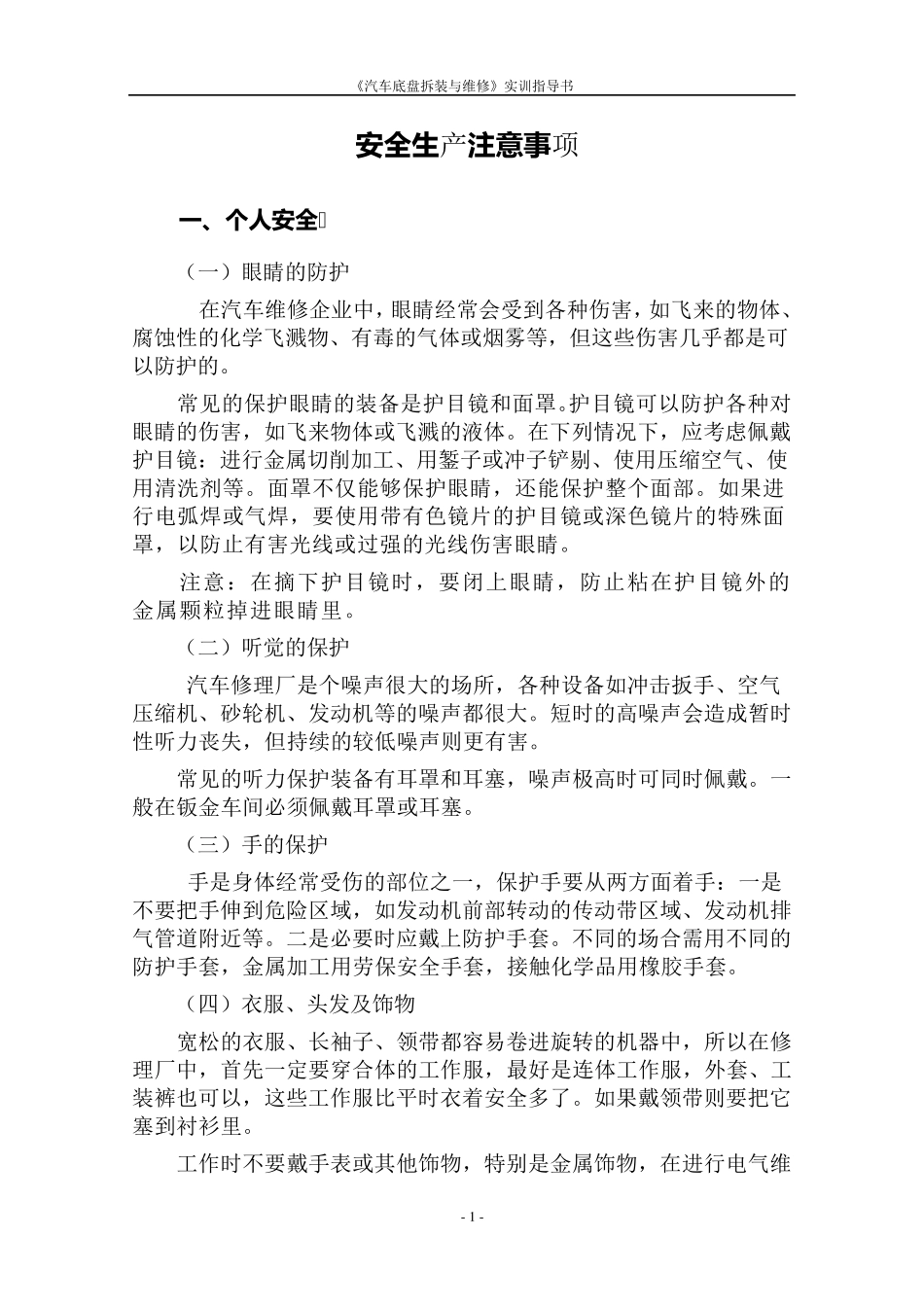

《汽车底盘拆装与维修》实训指导书 - 0 - 汽车底盘拆装与维修 实训指导书 汽车工程系 孙秀春 编写 2 0 1 4 .0 9 .0 5 《汽车底盘拆装与维修》实训指导书 - 1 - 目 录 安全生产注意事项 ............................................. - 1 - 实验项目一 拆装维修常用工量具认识和使用 .................... - 4 - 实验项目二 离合器的检修 ................................... - 16 - 实验项目三 万向传动装置的检修 ............................. - 24 - 实验项目四 驱动桥的检修 ................................... - 32 - 实验项目五 四轮定位 - 38 - 实验项目六 车轮动平衡检测 ................................. - 40 - 实验项目七 转向系机械部分检修 ............................. - 42 - 实验项目八 悬架系统的维护 ................................. - 48 - 实验项目九 盘式车轮制动器拆装检测与维护 .................... - 53 - 实验项目十 ABS 常规检查 ..................................... - 55 - 《汽车底盘拆装与维修》实训指导书 - 1 - 安 全 生 产注 意 事 项 一 、个人安 全 （一）眼睛的防护 在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。 常见的保护眼睛的装备是护目镜和面罩。护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。面罩不仅能够保护眼睛，还能保护整个面部。如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。 注意：在摘下护目镜时，要闭上眼睛，防止粘在护目镜外的金属颗粒掉进眼睛里。 （二）听觉的保护 汽车修理厂是个噪声很大的场所，各种设备如冲击扳手 、空气压缩机 、砂 轮 机 、发 动 机 等的噪声都很大。短 时的高 噪声会造 成 暂 时性听力 丧 失 ，但持 续 的较 低 噪声则 更 有害。 常见的听力 保护装备有耳 罩和耳 塞 ，噪声极 高 时可同 时佩戴。一般 在钣 金车间 必 须 佩戴耳 罩或耳 塞 。 （三 ）手 的保护 手 是身 体经常受伤的部位 之 一，保护手 要从 ...
