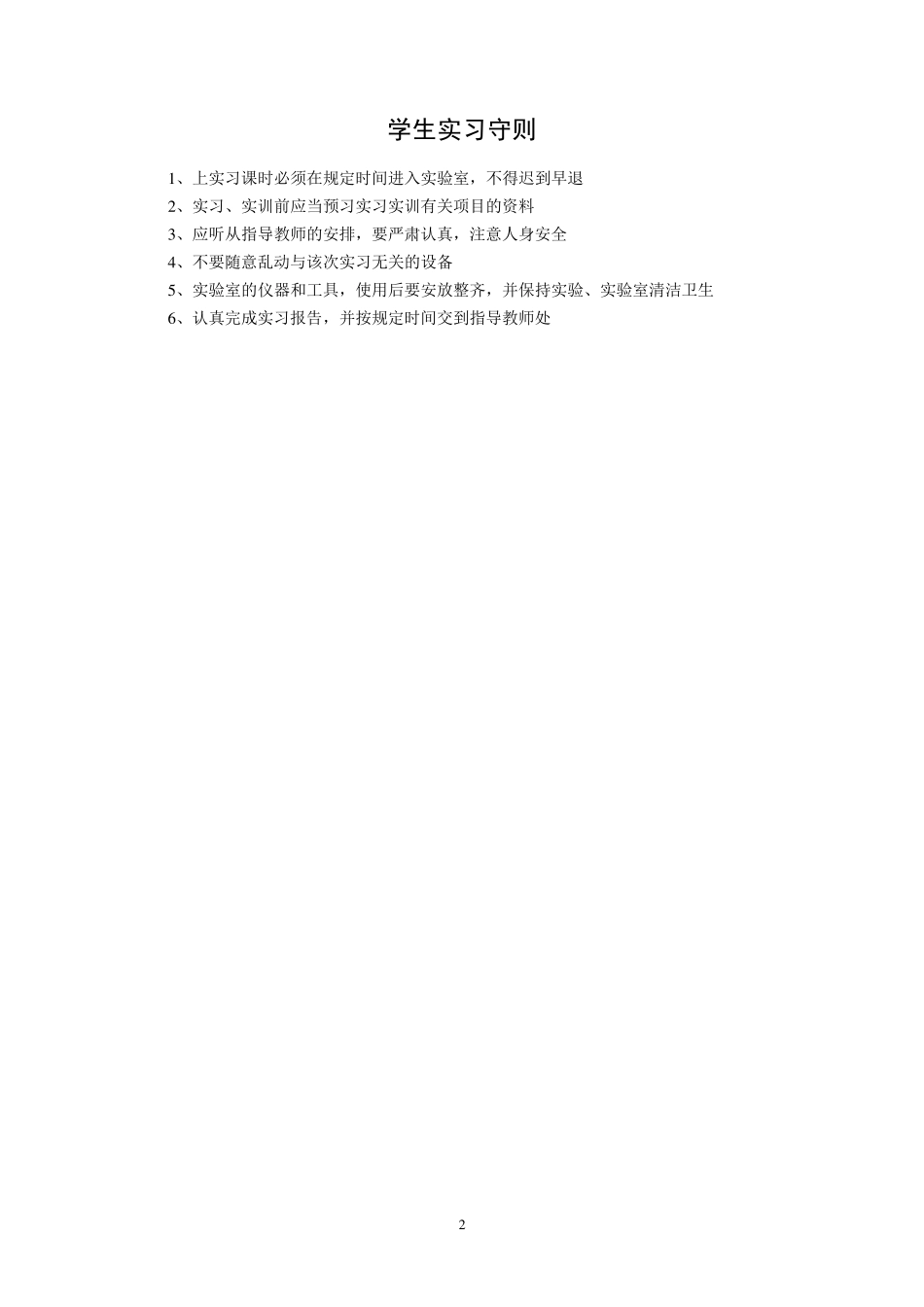

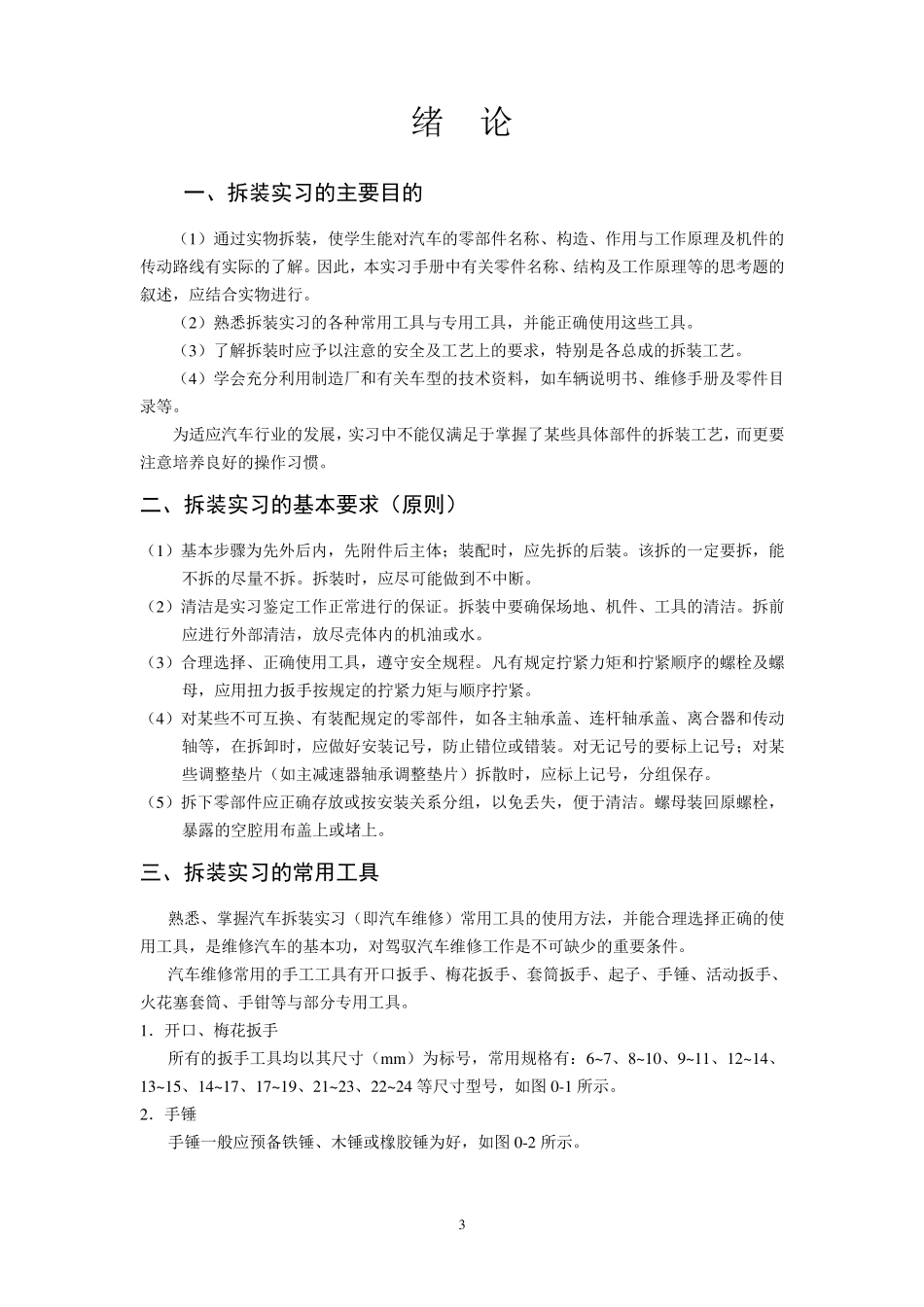

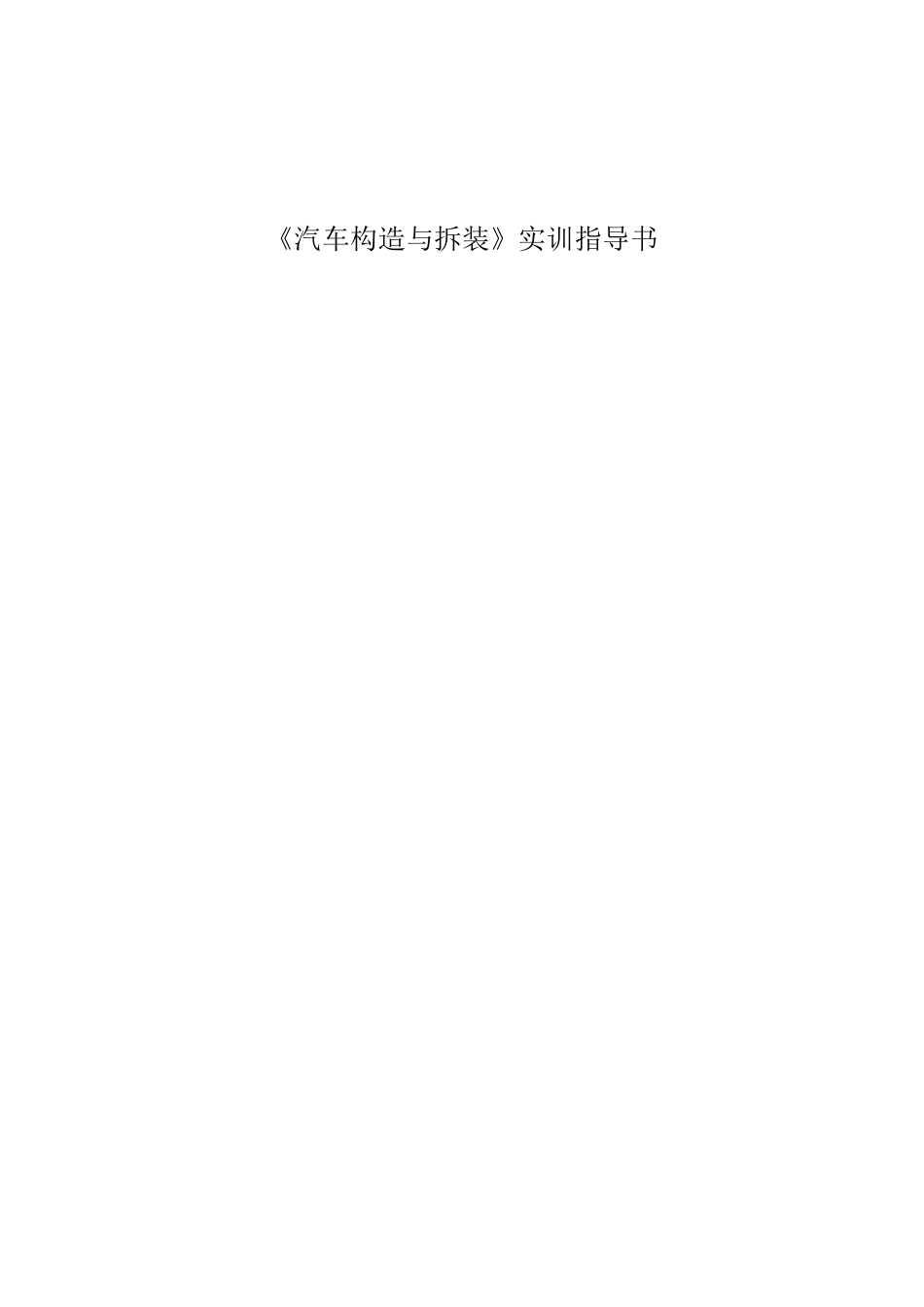

《汽车构造与拆装》实训指导书 2 学生实习守则 1 、上实习课时必须在规定时间进入实验室,不得迟到早退 2 、实习、实训前应当预习实习实训有关项目的资料 3 、应听从指导教师的安排,要严肃认真,注意人身安全 4 、不要随意乱动与该次实习无关的设备 5 、实验室的仪器和工具,使用后要安放整齐,并保持实验、实验室清洁卫生 6 、认真完成实习报告,并按规定时间交到指导教师处 3 绪 论 一、拆装实习的主要目的 (1)通过实物拆装,使学生能对汽车的零部件名称、构造、作用与工作原理及机件的传动路线有实际的了解。因此,本实习手册中有关零件名称、结构及工作原理等的思考题的叙述,应结合实物进行。 (2)熟悉拆装实习的各种常用工具与专用工具,并能正确使用这些工具。 (3)了解拆装时应予以注意的安全及工艺上的要求,特别是各总成的拆装工艺。 (4)学会充分利用制造厂和有关车型的技术资料,如车辆说明书、维修手册及零件目录等。 为适应汽车行业的发展,实习中不能仅满足于掌握了某些具体部件的拆装工艺,而更要注意培养良好的操作习惯。 二、拆装实习的基本要求(原则) (1)基本步骤为先外后内,先附件后主体;装配时,应先拆的后装。该拆的一定要拆,能不拆的尽量不拆。拆装时,应尽可能做到不中断。 (2)清洁是实习鉴定工作正常进行的保证。拆装中要确保场地、机件、工具的清洁。拆前应进行外部清洁,放尽壳体内的机油或水。 (3)合理选择、正确使用工具,遵守安全规程。凡有规定拧紧力矩和拧紧顺序的螺栓及螺母,应用扭力扳手按规定的拧紧力矩与顺序拧紧。 (4)对某些不可互换、有装配规定的零部件,如各主轴承盖、连杆轴承盖、离合器和传动轴等,在拆卸时,应做好安装记号,防止错位或错装。对无记号的要标上记号;对某些调整垫片(如主减速器轴承调整垫片)拆散时,应标上记号,分组保存。 (5)拆下零部件应正确存放或按安装关系分组,以免丢失,便于清洁。螺母装回原螺栓,暴露的空腔用布盖上或堵上。 三、拆装实习的常用工具 熟悉、掌握汽车拆装实习(即汽车维修)常用工具的使用方法,并能合理选择正确的使用工具,是维修汽车的基本功,对驾驭汽车维修工作是不可缺少的重要条件。 汽车维修常用的手工工具有开口扳手、梅花扳手、套筒扳手、起子、手锤、活动扳手、火花塞套筒、手钳等与部分专用工具。 1.开口、梅花扳手 所有的扳手工具均以其尺寸(mm)为标号,常用规格有:6~7、8~10、9~...
