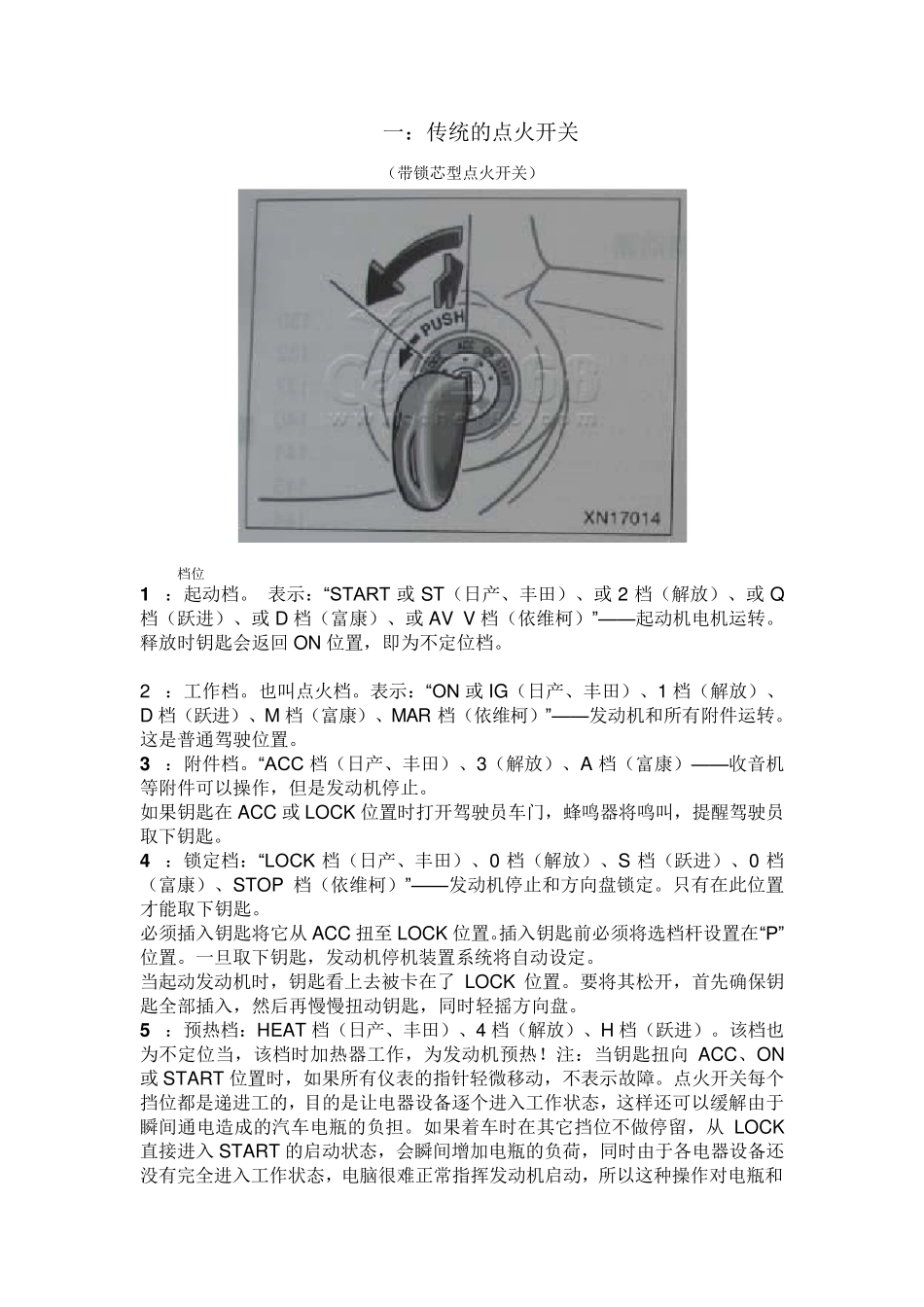

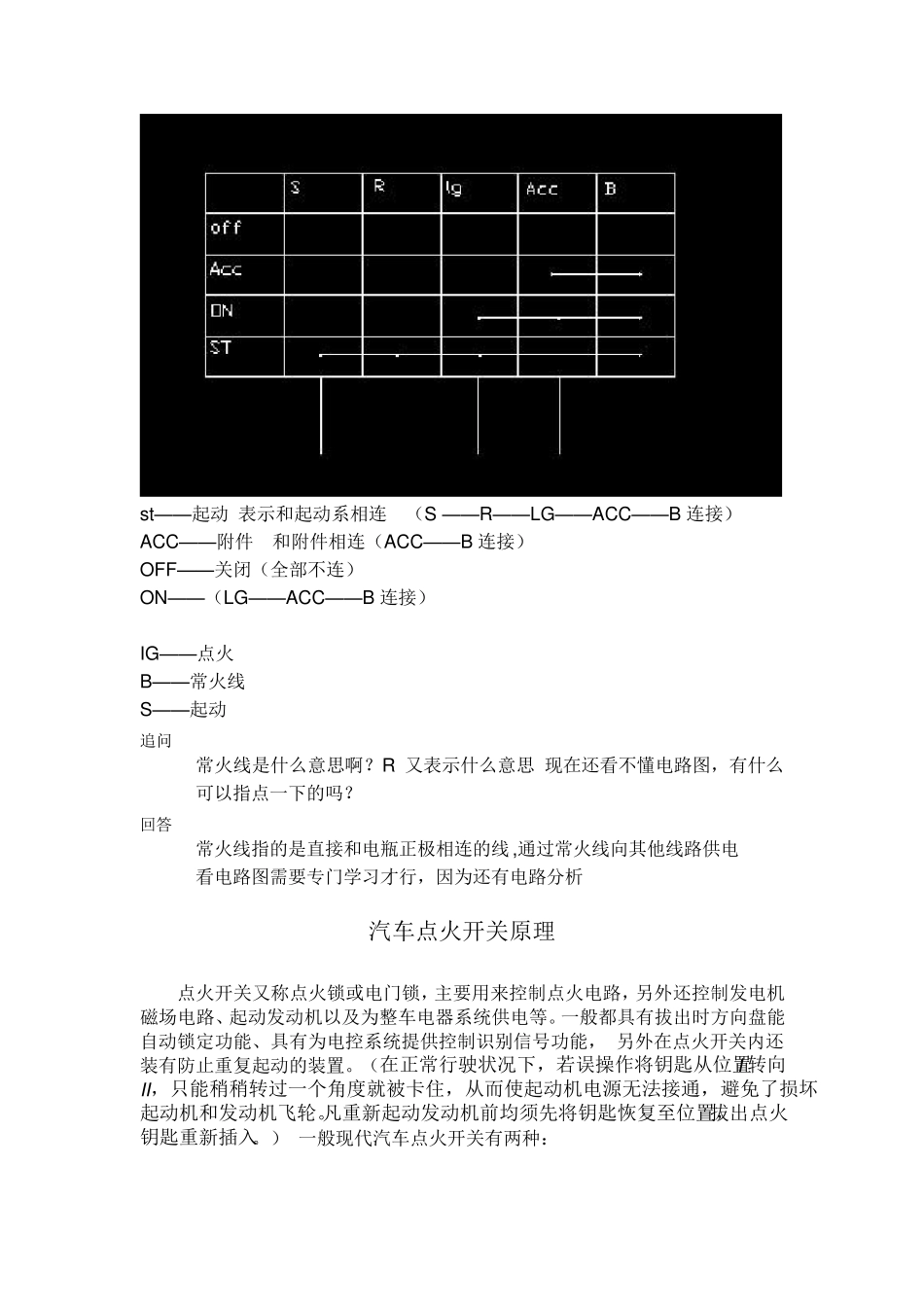

st——起动 表示和起动系相连 （S ——R——LG——ACC——B 连接） ACC——附件 和附件相连（ACC——B 连接） OFF——关闭（全部不连） ON——（LG——ACC——B 连接） IG——点火 B——常火线 S——起动 追问 常火线是什么意思啊？R 又表示什么意思 现在还看不懂电路图，有什么可以指点一下的吗？ 回答 常火线指的是直接和电瓶正极相连的线,通过常火线向其他线路供电 看电路图需要专门学习才行，因为还有电路分析 汽车点火开关原理 点火开关又称点火锁或电门锁，主要用来控制点火电路，另外还控制发电机磁场电路、起动发动机以及为整车电器系统供电等。一般都具有拔出时方向盘能自动锁定功能、具有为电控系统提供控制识别信号功能， 另外在点火开关内还装有防止重复起动的装置。（在正常行驶状况下，若误操作将钥匙从位置I 转向II，只能稍稍转过一个角度就被卡住，从而使起动机电源无法接通，避免了损坏起动机和发动机飞轮。凡重新起动发动机前均须先将钥匙恢复至位置，拔出点火钥匙重新插入。） 一般现代汽车点火开关有两种： 一：传统的点火开关 （带锁芯型点火开关） 档位 1 ：起动档。 表示：“START 或ST（日产、丰田）、或2 档（解放）、或Q档（跃进）、或D 档（富康）、或AV V 档（依维柯）” ——起动机电机运转。释放时钥匙会返回 ON 位置，即为不定位档。 2 ：工作档。也叫点火档。表示：“ON 或IG（日产、丰田）、1 档（解放）、D 档（跃进）、M 档（富康）、MAR 档（依维柯）” ——发动机和所有附件运转。这是普通驾驶位置。 3 ：附件档。“ACC 档（日产、丰田）、3（解放）、A 档（富康）——收音机等附件可以操作，但是发动机停止。 如果钥匙在 ACC 或LOCK 位置时打开驾驶员车门，蜂鸣器将鸣叫，提醒驾驶员取下钥匙。 4 ：锁定档：“LOCK 档（日产、丰田）、0 档（解放）、S 档（跃进）、0 档（富康）、STOP 档（依维柯）” ——发动机停止和方向盘锁定。只有在此位置才能取下钥匙。 必须插入钥匙将它从 ACC 扭至 LOCK 位置。插入钥匙前必须将选档杆设置在“P”位置。一旦取下钥匙，发动机停机装置系统将自动设定。 当起动发动机时，钥匙看上去被卡在了 LOCK 位置。要将其松开，首先确保钥匙全部插入，然后再慢慢扭动钥匙，同时轻摇方向盘。 5 ：预热档：HEAT 档（日产、丰田）、4 档（解放）、H 档（跃进）。该档也为不定位当，该档时加热器工作，...
