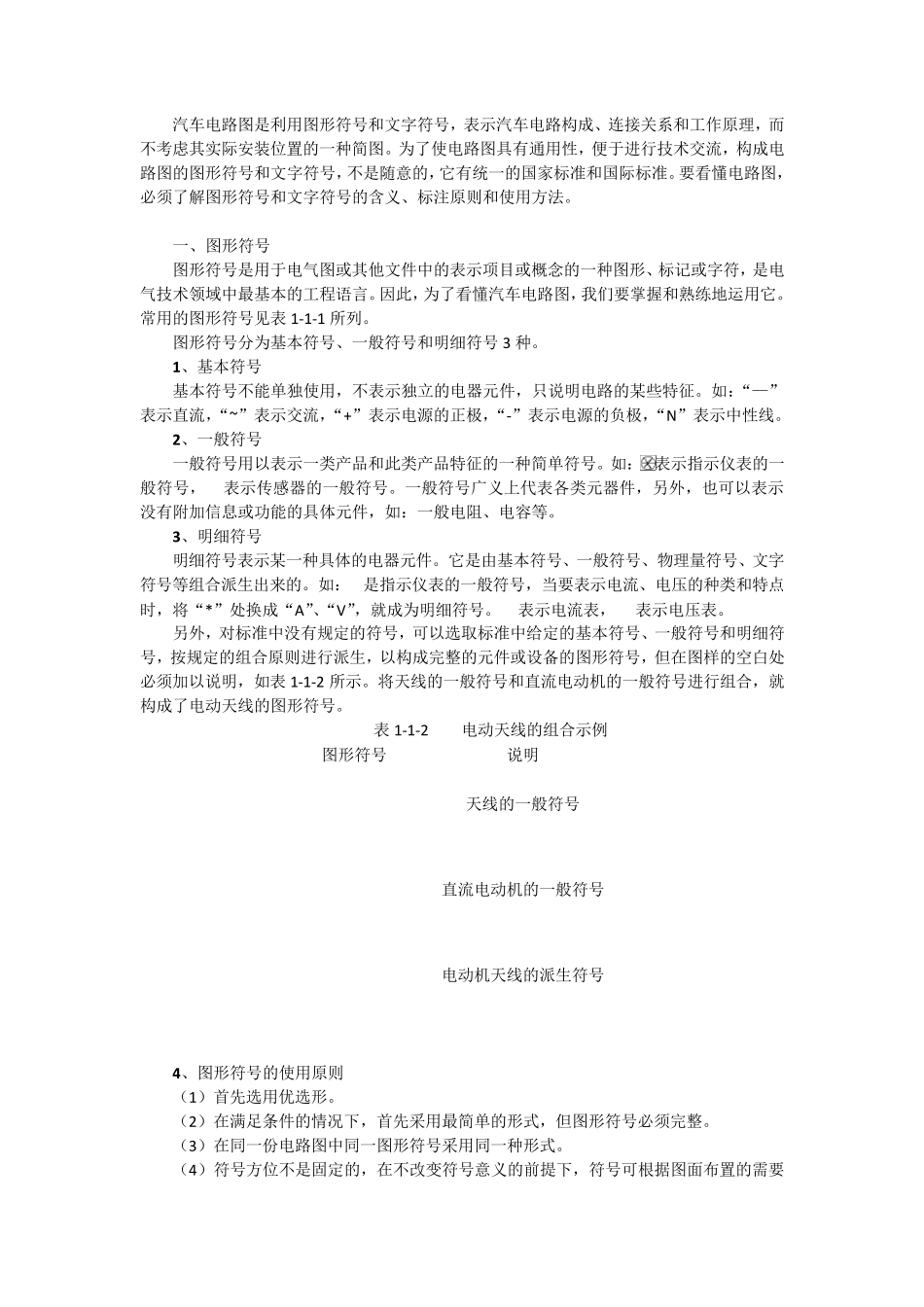

汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图
为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准
要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法
一、图形符号 图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言
因此，为了看懂汽车电路图，我们要掌握和熟练地运用它

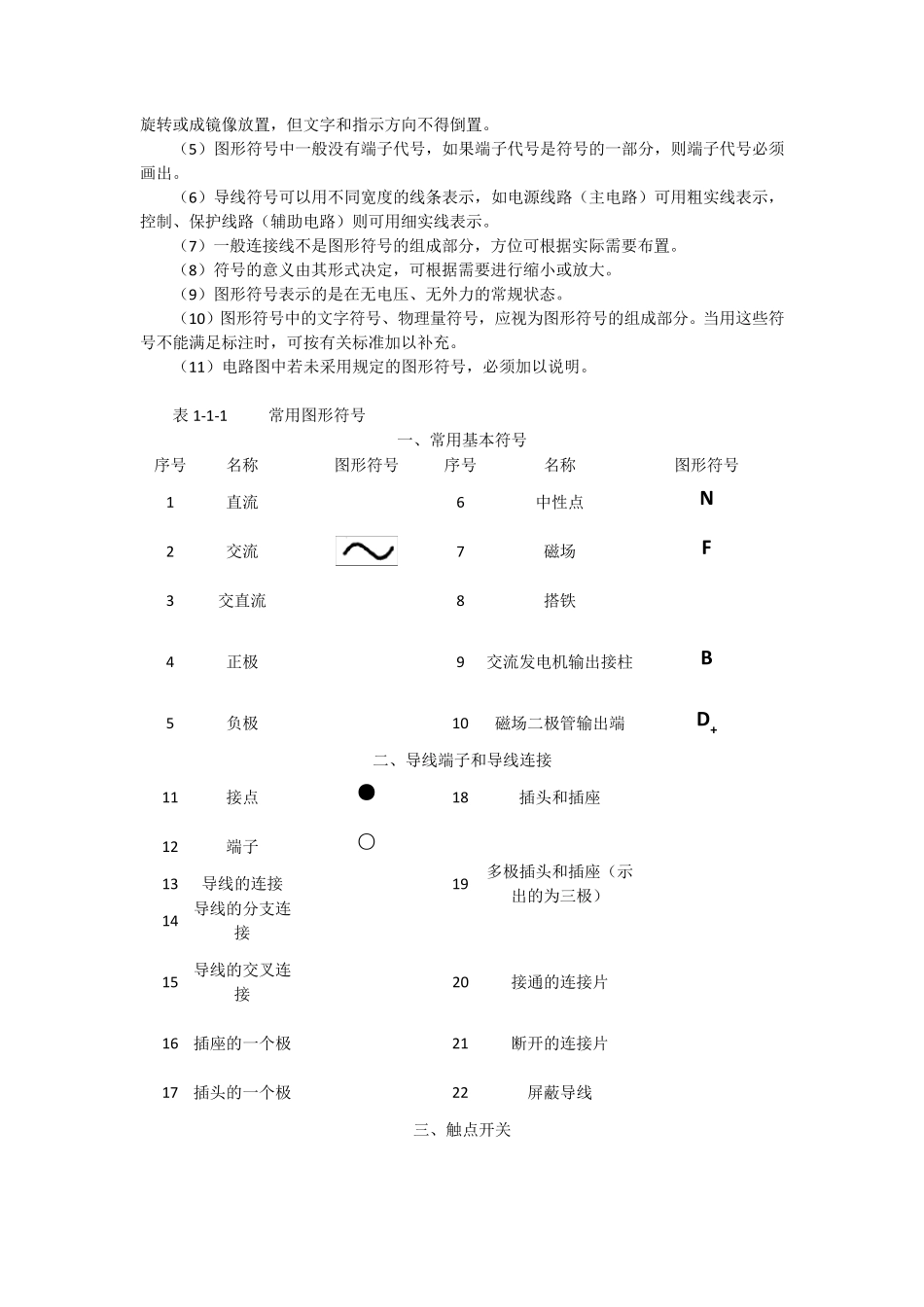

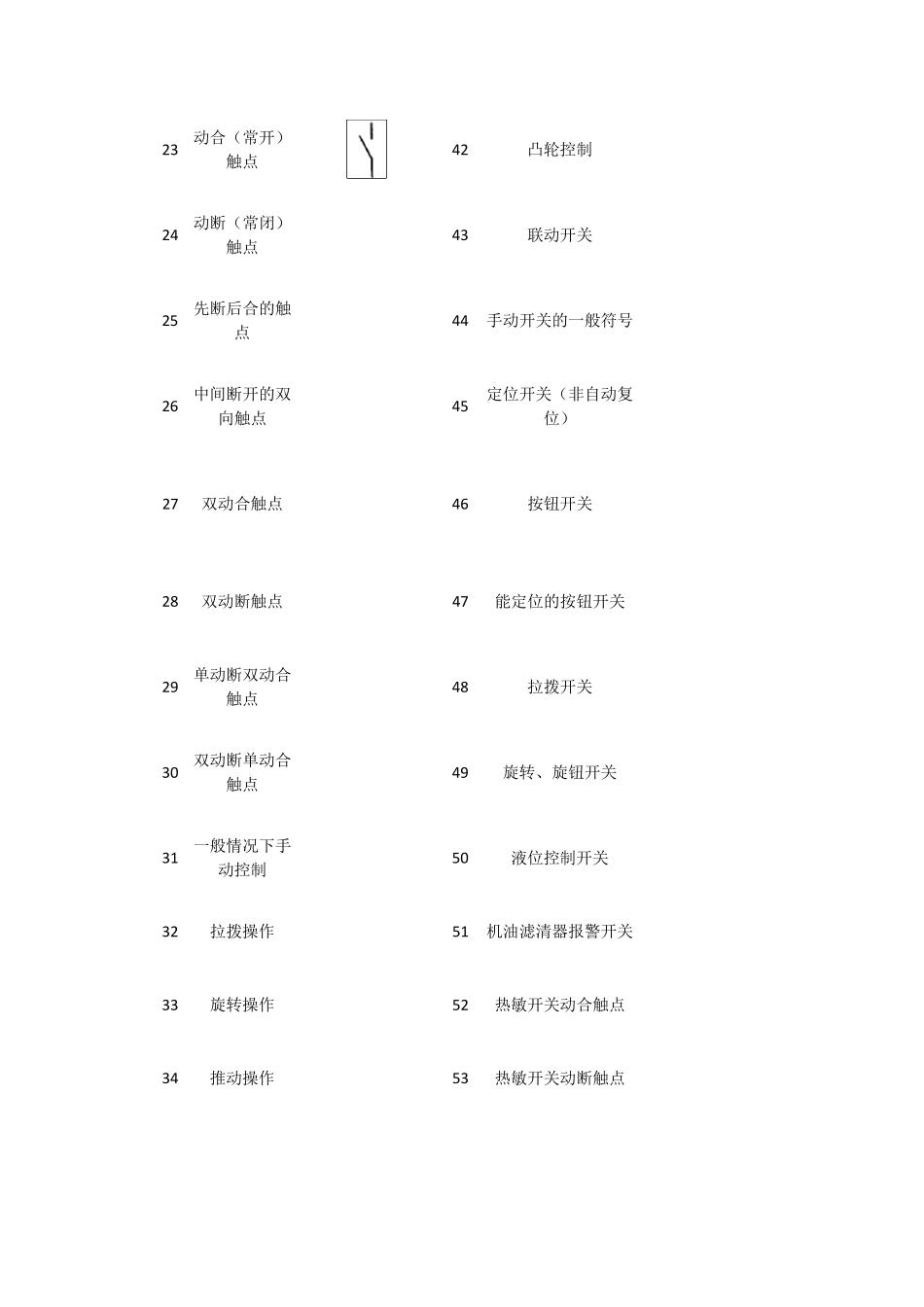

常用的图形符号见表 1-1-1 所列
图形符号分为基本符号、一般符号和明细符号 3 种
1、基本符号 基本符号不能单独使用，不表示独立的电器元件，只说明电路的某些特征
如：“—”表示直流，“~”表示交流，“+”表示电源的正极，“-”表示电源的负极，“N”表示中性线
2、一般符号 一般符号用以表示一类产品和此类产品特征的一种简单符号
如：表示指示仪表的一般符号，表示传感器的一般符号
一般符号广义上代表各类元器件，另外，也可以表示没有附加信息或功能的具体元件，如：一般电阻、电容等
3、明细符号 明细符号表示某一种具体的电器元件
它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的
如：是指示仪表的一般符号，当要表示电流、电压的种类和特点时，将“*”处换成“A”、“V”，就成为明细符号
表示电流表，表示电压表
另外，对标准中没有规定的符号，可以选取标准中给定的基本符号、一般符号和明细符号，按规定的组合原则进行派生，以构成完整的元件或设备的图形符号，但在图样的空白处必须加以说明，如表 1-1-2 所示
将天线的一般符号和直流电动机的一般符号进行组合，就构成了电动天线的图形符号
表 1-1-2 电动天线的组合示例 图形符号 说明 天线的一般符号 直流电动机的一般符号 电动机天线的派生符号 4、图形符号的使
