汽车电路识图习题及解答

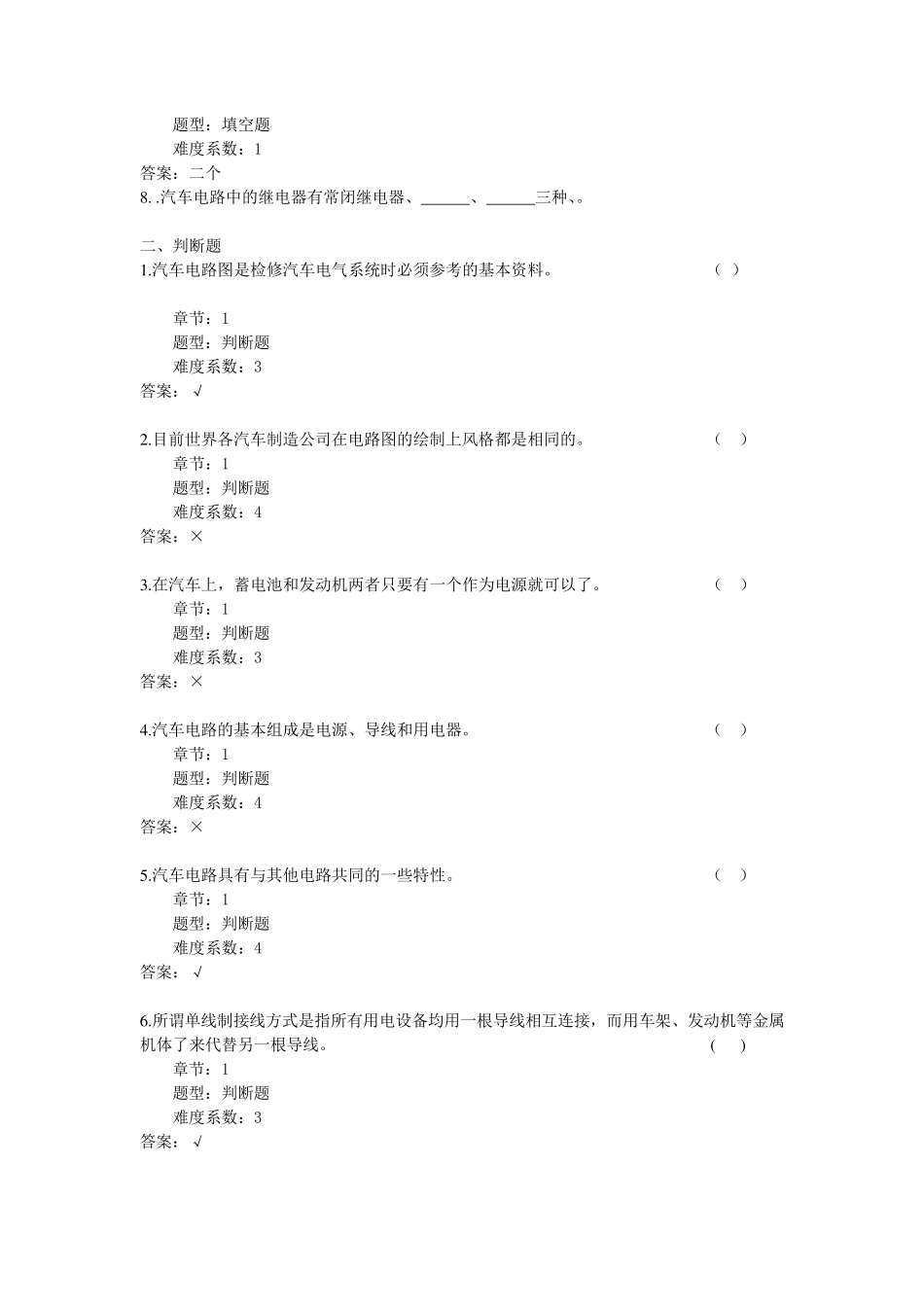

开课系部：汽车工程系 课程名称：汽车电路识图 教材名称：《汽车电路识图》人民邮电出版社 第一章 初识汽车电路 一、填空题 1 .用导线和车体把_ _ _ _ _ 、过载保护器件、_ _ _ _ _ 及_ _ _ _ _ _ 等装置连接起来，形成能使_ _ _ _ _流通的路径称为汽车电路。 章节：1 题型：填空题 难度系数：2 答案：电源 控制器件 用电设备 电流 2 ．汽车电路中的继电器有常开继电器、_ _ _ _ _ _ 、_ _ _ _ _ _ 三种。 3 ．汽车上的电源为_ _ _ _ _ 和_ _ _ _ _ _ 。 章节：1 题型：填空题 难度系数：1 答案：蓄电池 发电机 4 .汽车电路的特点是两个电源、_ _ _ _ _ _ 、_ _ _ _ _ _ 并联、_ _ _ _ _ _ _ 搭铁。 章节：1 题型：填空题 难度系数：3 答案：低压直流 单线 负极 5 . 汽车电路中 的 过 载 保 护 器 件 主 要 有 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 、 _ _ _ _ _ _ _ _ _ _ _ _ 及_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 等。 章节：1 题型：填空题 难度系数：4 答案：熔丝 电路断电器 易熔线 6 . 汽车上 的 主 要 用 电设 备 均 采 用 并 联 连 接 ， 由 此 保 证 各 条 上 的 用 电设 备 能 够_ _ _ _ _ _ _ _ _ _ ,_ _ _ _ _ _ _ 。 章节：1 题型：填空题 难度系数：3 答案：彼此独立 互不影响 7 汽车上有_ _ _ _ _ 电源。 章节：1 题型：填空题 难度系数：1 答案：二个 8 . .汽车电路中的继电器有常闭继电器、_ _ _ _ _ _ 、_ _ _ _ _ _ 三种、。 二、判断题 1 .汽车电路图是检修汽车电气系统时必须参考的基本资料。 （ ） 章节：1 题型：判断题 难度系数：3 答案：√ 2 .目前世界各汽车制造公司在电路图的绘制上风格都是相同的。 （ ） 章节：1 题型：判断题 难度系数：4 答案：× 3 .在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。 （ ） 章节：1 题型：判断题 难度系数：3 答案：× 4 .汽车电路的基本组成是电源、导线和用电器。 （ ） 章节：1 题型：判断题 难度系数：4 答案：× 5 .汽车电路具有与其他电路共同的一些特性。 （ ） 章节：1 题型：判断题 难度系数：4 答案：√ 6 .所谓单线制接线方式是指所有用电设备均用一...
