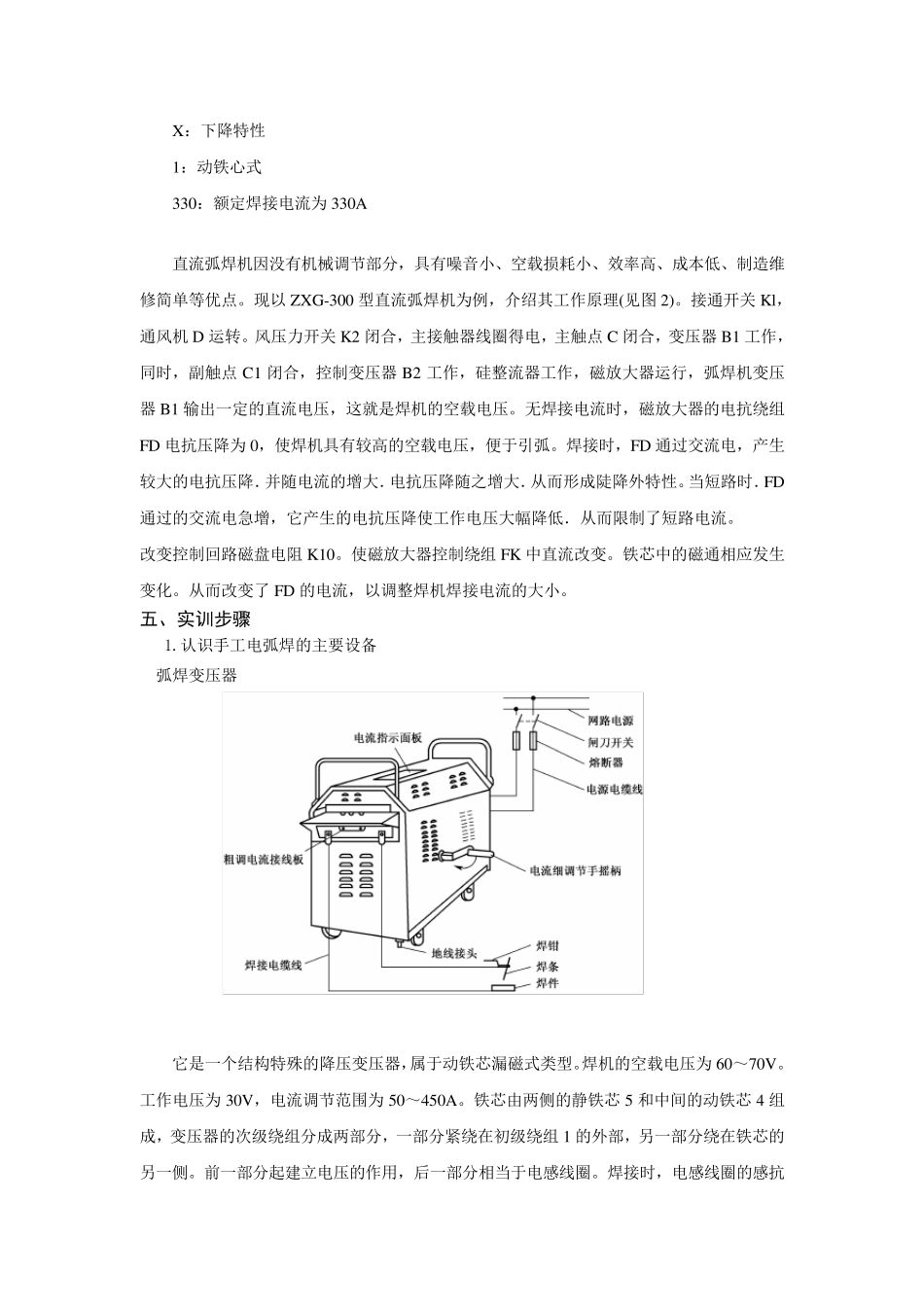

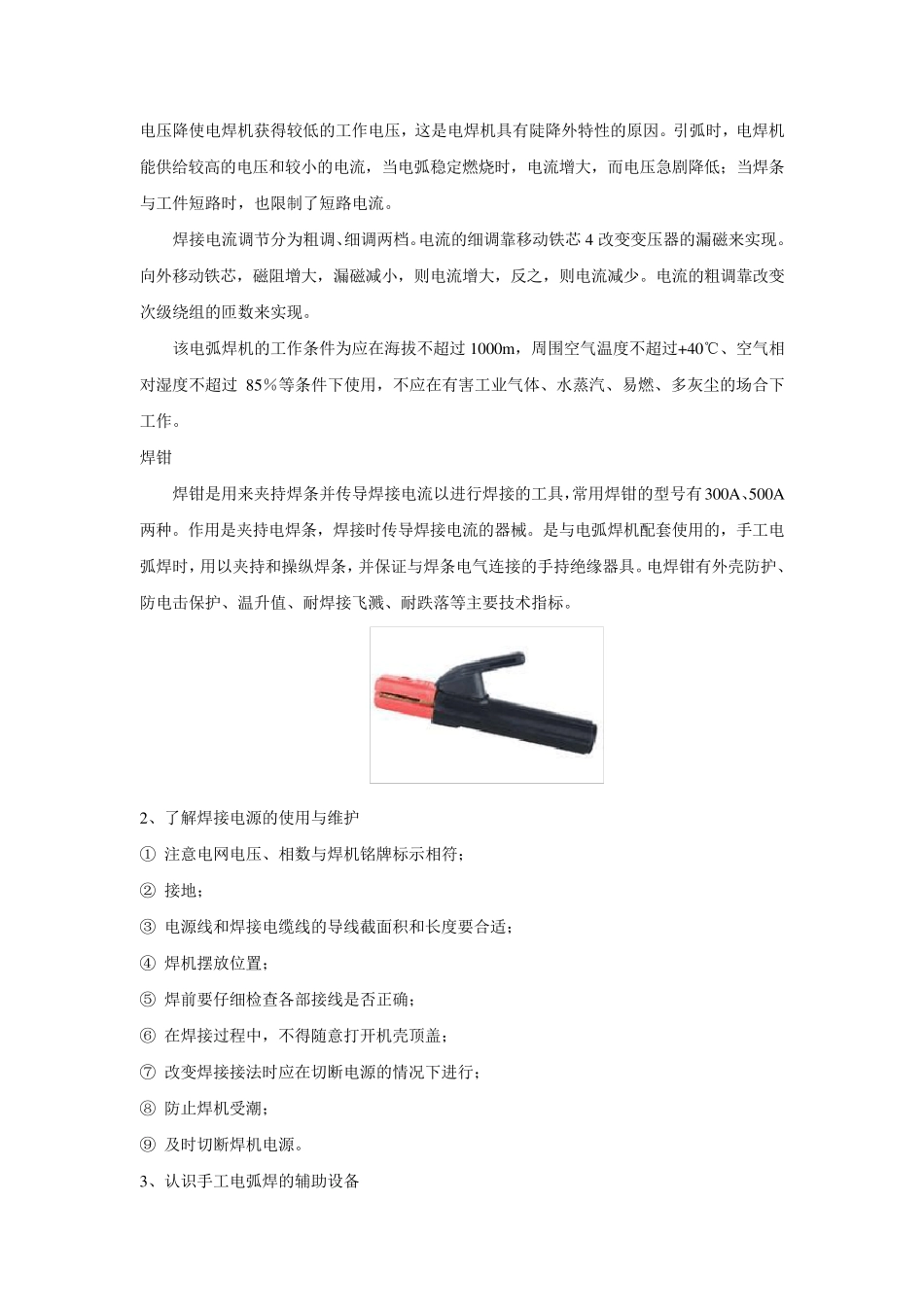

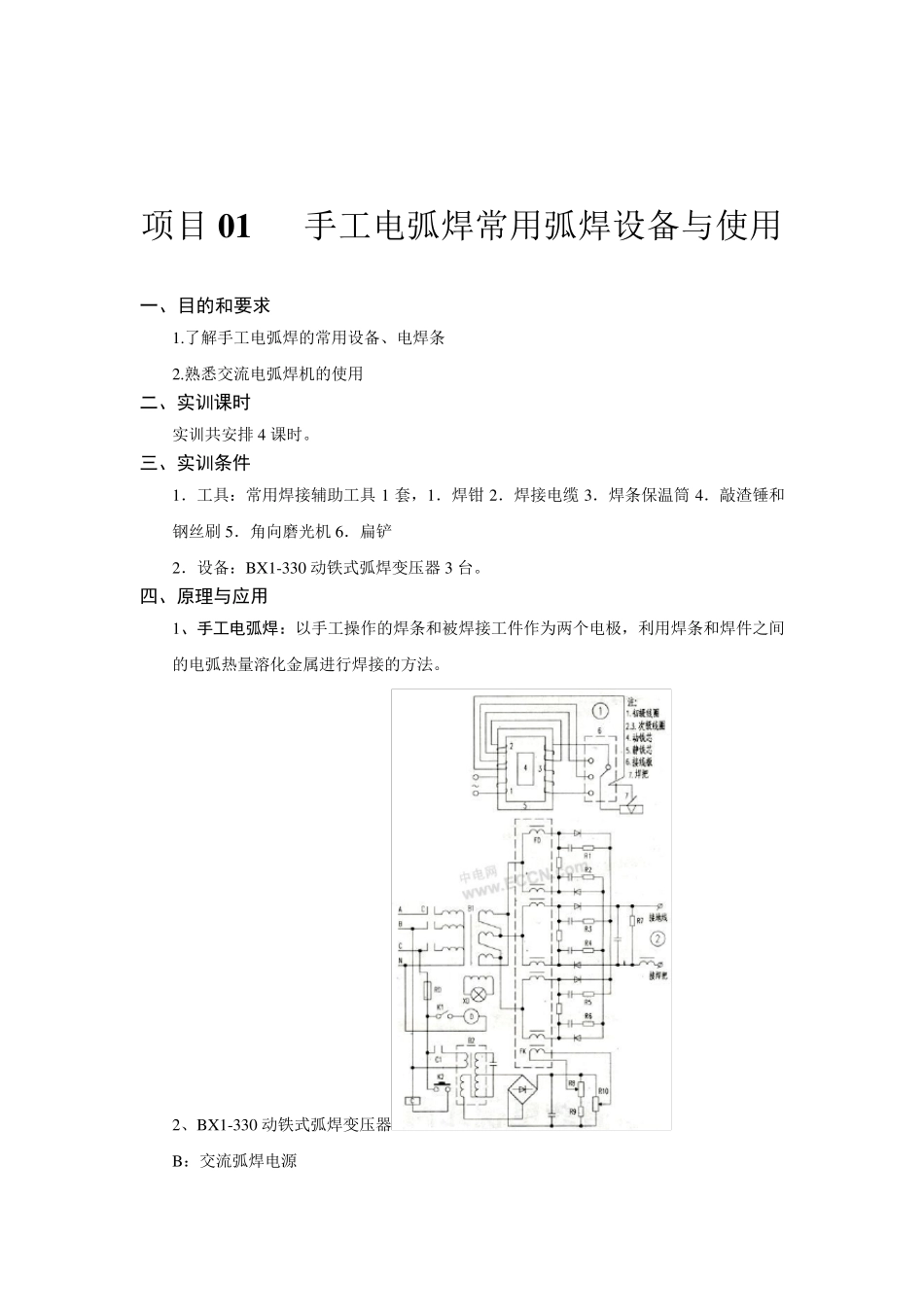

项目0 1 手工电弧焊常用弧焊设备与使用 一、目的和要求 1.了解手工电弧焊的常用设备、电焊条 2.熟悉交流电弧焊机的使用 二、实训课时 实训共安排 4 课时。 三、实训条件 1．工具：常用焊接辅助工具 1 套，1．焊钳 2．焊接电缆 3．焊条保温筒 4．敲渣锤和钢丝刷 5．角向磨光机 6．扁铲 2．设备：BX1-330 动铁式弧焊变压器 3 台。 四、原理与应用 1、手工电弧焊：以手工操作的焊条和被焊接工件作为两个电极，利用焊条和焊件之间的电弧热量溶化金属进行焊接的方法。 2、BX1-330 动铁式弧焊变压器 B：交流弧焊电源 X：下降特性 1：动铁心式 330：额定焊接电流为330A 直流弧焊机因没有机械调节部分，具有噪音小、空载损耗小、效率高、成本低、制造维修简单等优点。现以 ZXG-300 型直流弧焊机为例，介绍其工作原理(见图 2)。接通开关 Kl，通风机D 运转。风压力开关 K2 闭合，主接触器线圈得电，主触点 C 闭合，变压器 B1 工作，同时，副触点 C1 闭合，控制变压器 B2 工作，硅整流器工作，磁放大器运行，弧焊机变压器 B1 输出一定的直流电压，这就是焊机的空载电压。无焊接电流时，磁放大器的电抗绕组FD 电抗压降为0，使焊机具有较高的空载电压，便于引弧。焊接时，FD 通过交流电，产生较大的电抗压降．并随电流的增大．电抗压降随之增大．从而形成陡降外特性。当短路时．FD通过的交流电急增，它产生的电抗压降使工作电压大幅降低．从而限制了短路电流。 改变控制回路磁盘电阻K10。使磁放大器控制绕组 FK 中直流改变。铁芯中的磁通相应发生变化。从而改变了FD 的电流，以调整焊机焊接电流的大小。 五、实训步骤 1.认识手工电弧焊的主要设备 弧焊变压器 它是一个结构特殊的降压变压器，属于动铁芯漏磁式类型。焊机的空载电压为60～70V。工作电压为30V，电流调节范围为50～450A。铁芯由两侧的静 铁芯5 和 中间 的动铁芯4 组成，变压器的次 级 绕组分成两部分，一部分紧 绕在 初 级 绕组 1 的外部，另 一部分绕在 铁芯的另 一侧。前 一部分起 建 立 电压的作用 ，后 一部分相当于电感 线圈。焊接时，电感 线圈的感 抗 电压降使电焊机获得较低的工作电压，这是电焊机具有陡降外特性的原因。引弧时，电焊机能供给较高的电压和较小的电流，当电弧稳定燃烧时，电流增大，而电压急剧降低；当焊条与工件短路时，也限制了短路电流。 焊接电流调节分为粗调、细调两档。电流的...
