汽轮机课程设计设计说明书

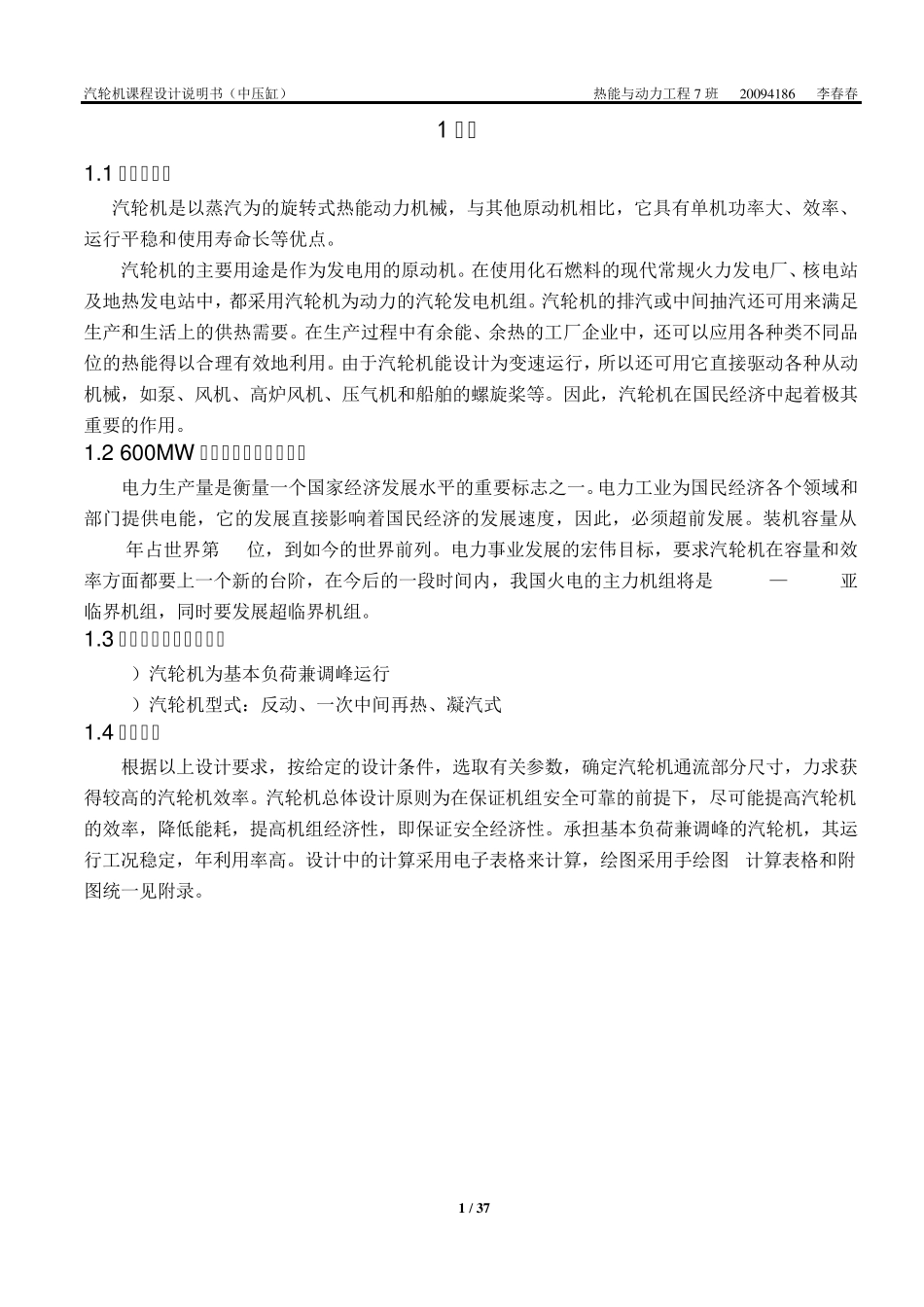

汽轮机课程设计说明书（中压缸） 热能与动力工程 7 班 2 0 0 9 4 1 8 6 李春春 1 / 37 1 引言 1.1 汽轮机简介 汽轮机是以蒸汽为的旋转式热能动力机械，与其他原动机相比，它具有单机功率大、效率、运行平稳和使用寿命长等优点。 汽轮机的主要用途是作为发电用的原动机。在使用化石燃料的现代常规火力发电厂、核电站及地热发电站中，都采用汽轮机为动力的汽轮发电机组。汽轮机的排汽或中间抽汽还可用来满足生产和生活上的供热需要。在生产过程中有余能、余热的工厂企业中，还可以应用各种类不同品位的热能得以合理有效地利用。由于汽轮机能设计为变速运行，所以还可用它直接驱动各种从动机械，如泵、风机、高炉风机、压气机和船舶的螺旋桨等。因此，汽轮机在国民经济中起着极其重要的作用。 1.2 600MW 汽轮机课程设计的意义 电力生产量是衡量一个国家经济发展水平的重要标志之一。电力工业为国民经济各个领域和部门提供电能，它的发展直接影响着国民经济的发展速度，因此，必须超前发展。装机容量从1949年占世界第25位，到如今的世界前列。电力事业发展的宏伟目标，要求汽轮机在容量和效率方面都要上一个新的台阶，在今后的一段时间内，我国火电的主力机组将是 300MW—600MW亚临界机组，同时要发展超临界机组。 1.3 汽轮机课程设计要求： 1）汽轮机为基本负荷兼调峰运行 2）汽轮机型式：反动、一次中间再热、凝汽式 1.4 设计原则 根据以上设计要求，按给定的设计条件，选取有关参数，确定汽轮机通流部分尺寸，力求获得较高的汽轮机效率。汽轮机总体设计原则为在保证机组安全可靠的前提下，尽可能提高汽轮机的效率，降低能耗，提高机组经济性，即保证安全经济性。承担基本负荷兼调峰的汽轮机，其运行工况稳定，年利用率高。设计中的计算采用电子表格来计算，绘图采用手绘图 ,计算表格和附图统一见附录。 汽轮机课程设计说明书（中压缸） 热能与动力工程 7 班 20094186 李春春 2 / 37 2 汽轮机结构与型式的确定 2.1 汽轮机参数、功率、型式的确定 2.1.1 汽轮机初终参数的确定 常规超临界机组的主蒸汽和再热蒸汽温度为 538℃～560℃，典型参数为 24.2MPa/566℃/566℃，对应的发电效率约为 41%。参考《汽轮机原理》（中国电力出版社）P152表 7-2石洞口二厂 D4Y454汽轮机和 GB/T-754-2007 《发电用汽轮机参数系列》选定参数如下： （1）主蒸汽及再热蒸汽压力、温度 主蒸汽压力 24.2MPa 主...
