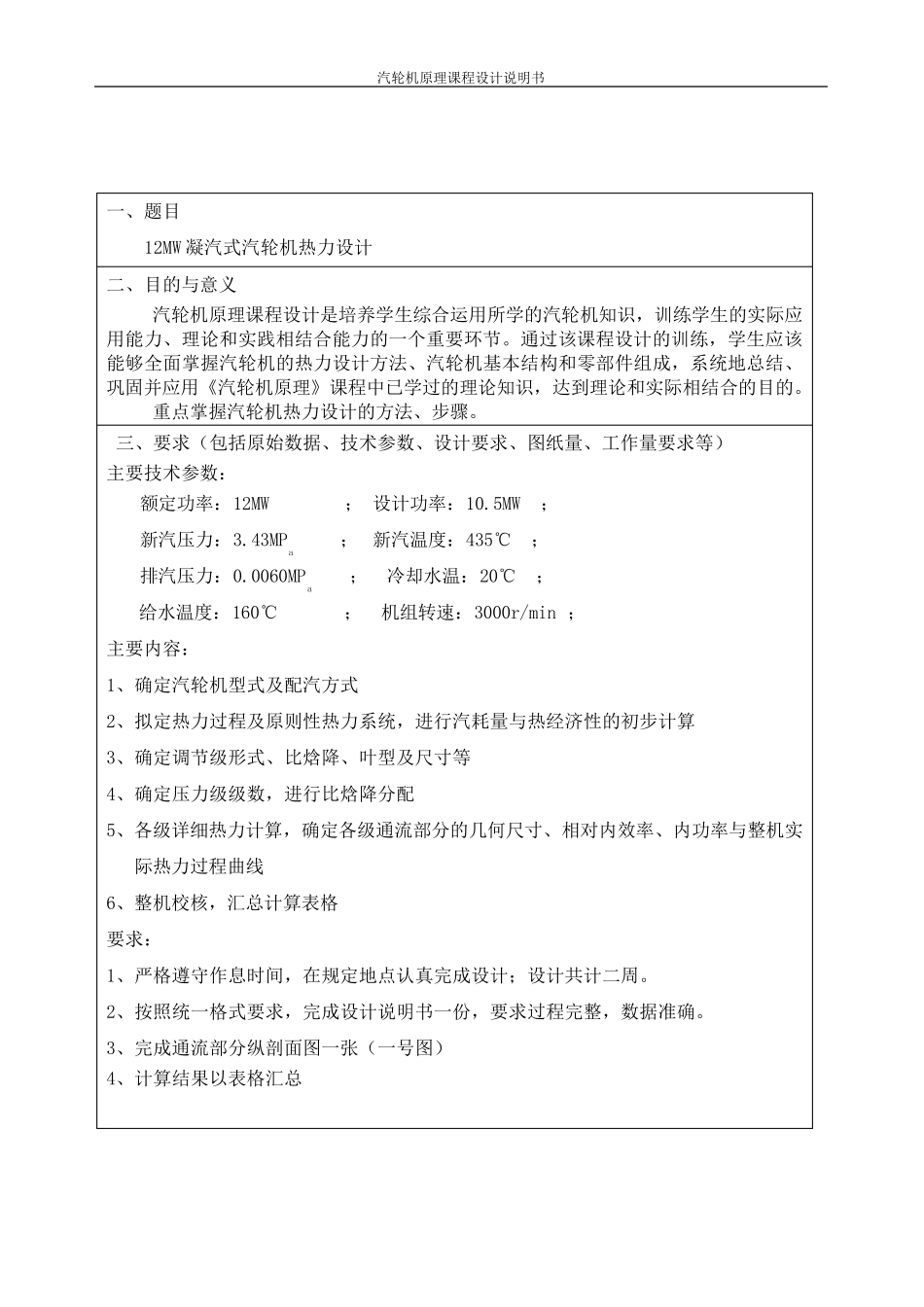

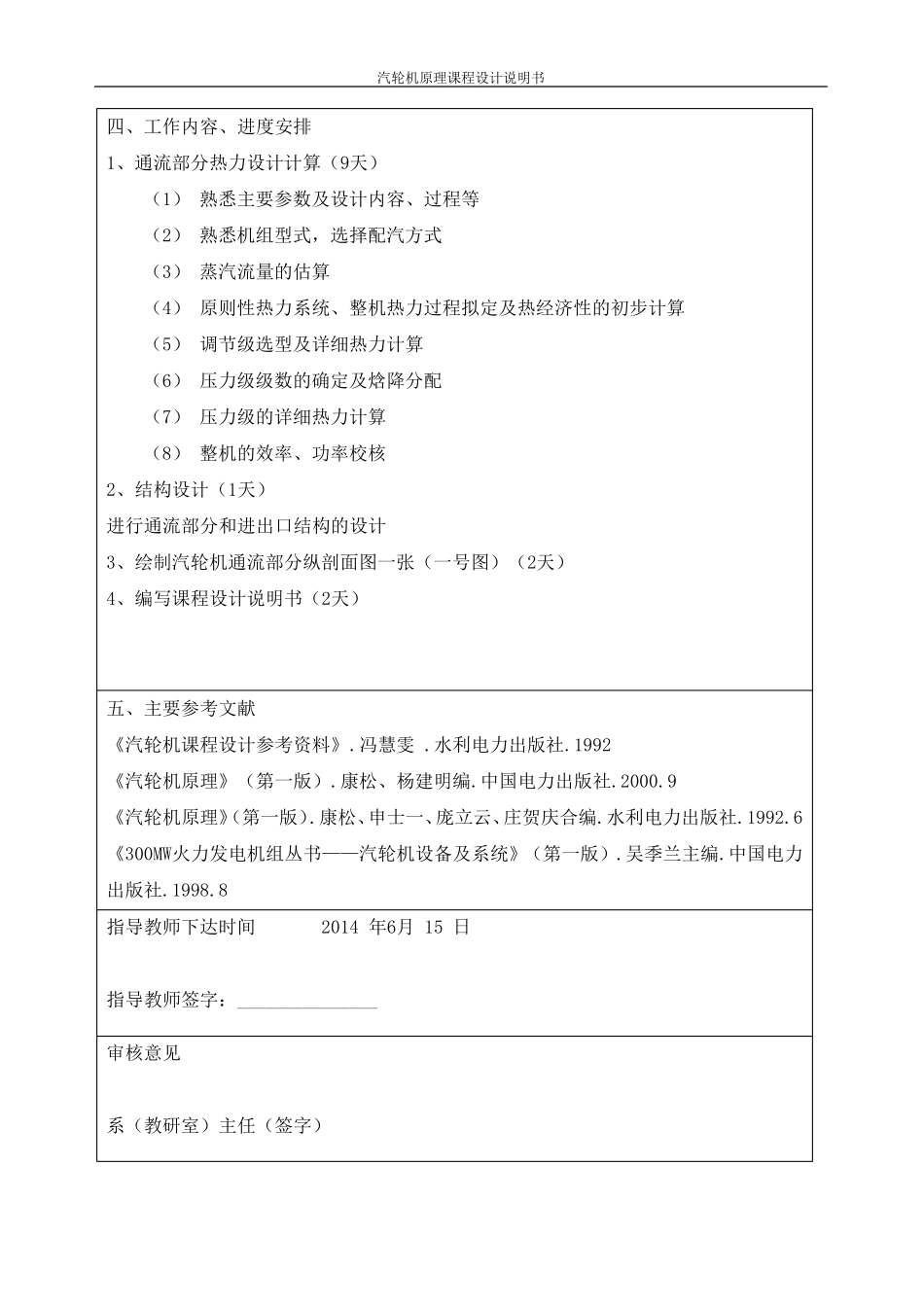

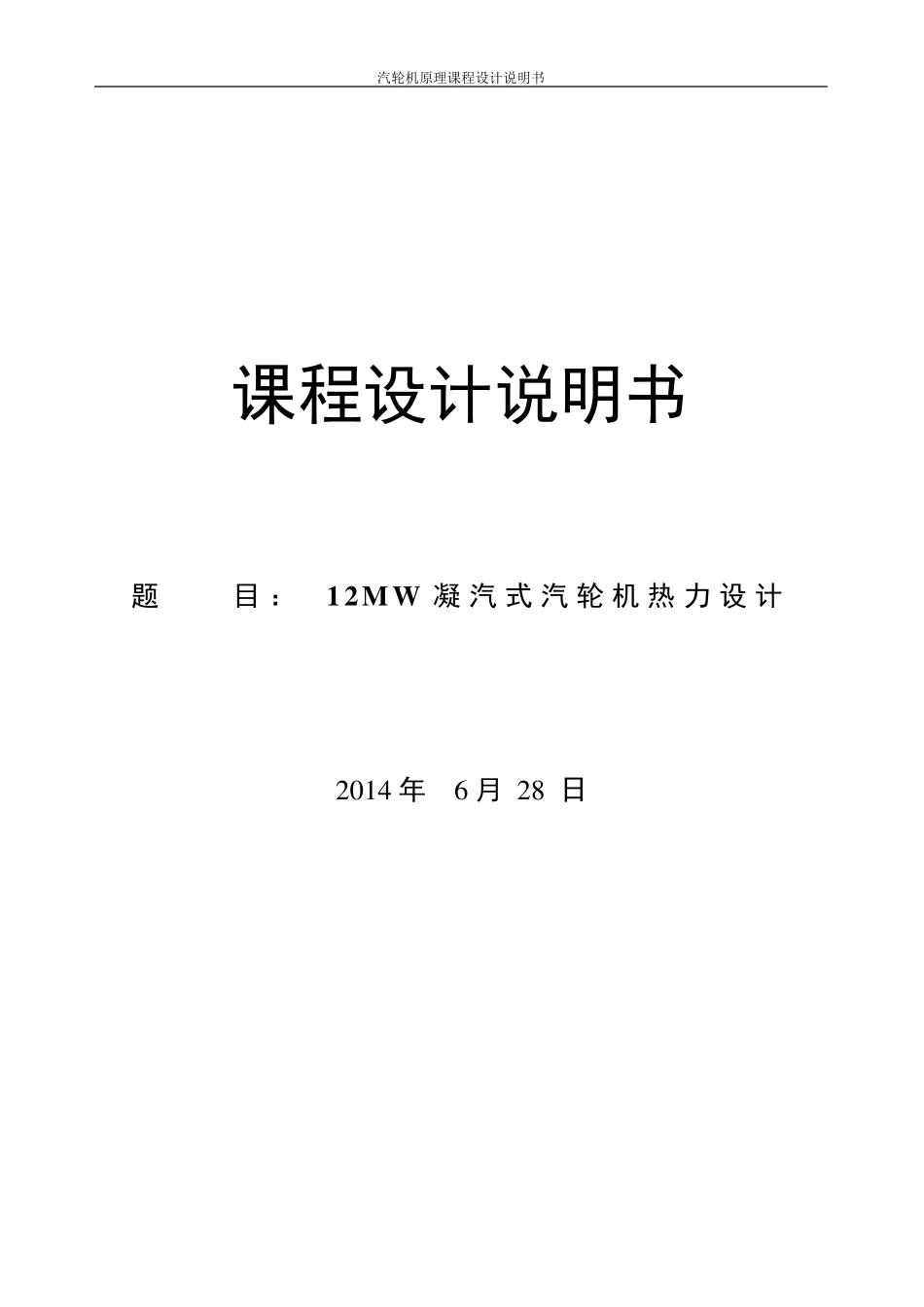

汽轮机原理课程设计说明书 课程设计说明书 题 目 ： 12MW 凝 汽 式 汽 轮 机 热 力 设计 2 0 1 4 年 6 月 2 8 日 汽轮机原理课程设计说明书 一、题目 12MW 凝汽式汽轮机热力设计 二、目的与意义 汽轮机原理课程设计是培养学生综合运用所学的汽轮机知识，训练学生的实际应用能力、理论和实践相结合能力的一个重要环节。通过该课程设计的训练，学生应该能够全面掌握汽轮机的热力设计方法、汽轮机基本结构和零部件组成，系统地总结、巩固并应用《汽轮机原理》课程中已学过的理论知识，达到理论和实际相结合的目的。 重点掌握汽轮机热力设计的方法、步骤。 三、要求（包括原始数据、技术参数、设计要求、图纸量、工作量要求等） 主要技术参数： 额定功率：12MW ； 设计功率：10.5MW ； 新汽压力：3.43MPa ； 新汽温度：435℃ ； 排汽压力：0.0060MPa ； 冷却水温：20℃ ； 给水温度：160℃ ； 机组转速：3000r/min ； 主要内容： 1、确定汽轮机型式及配汽方式 2、拟定热力过程及原则性热力系统，进行汽耗量与热经济性的初步计算 3、确定调节级形式、比焓降、叶型及尺寸等 4、确定压力级级数，进行比焓降分配 5、各级详细热力计算，确定各级通流部分的几何尺寸、相对内效率、内功率与整 机实际热力过程曲 线 6、整 机校 核 ，汇 总计算表 格 要求： 1、严 格 遵 守 作息 时 间 ，在 规 定地点认 真 完 成设计；设计共 计二周 。 2、按 照 统一格 式要求，完 成设计说明书一份 ，要求过程完 整 ，数据准 确。 3、完 成通流部分纵 剖 面图一张 （一号 图） 4、计算结果 以 表 格 汇 总 汽 轮 机 原 理 课 程 设 计 说 明 书 四 、 工 作 内 容 、 进 度 安 排 1、 通 流 部 分 热 力 设 计 计 算 （ 9天 ） （ 1） 熟 悉 主 要 参 数 及 设 计 内 容 、 过 程 等 （ 2） 熟 悉 机 组 型 式 ， 选 择 配 汽 方 式 （ 3） 蒸 汽 流 量 的 估 算 （ 4） 原 则 性 热 力 系 统 、 整 机 热 力 过 程 拟 定 及 热 经 济 性 的 初 步 计 算 （ 5） 调 节 级 选 型 及 详 细 热 力 计 算 （ 6） 压 力 级 级 数 的 确 定 及 焓 降 分 配 （ 7） 压 力 级 的 详 细 热 力 计 算 （ 8） 整 机 ...
