汽轮机轴系找正作业指导书

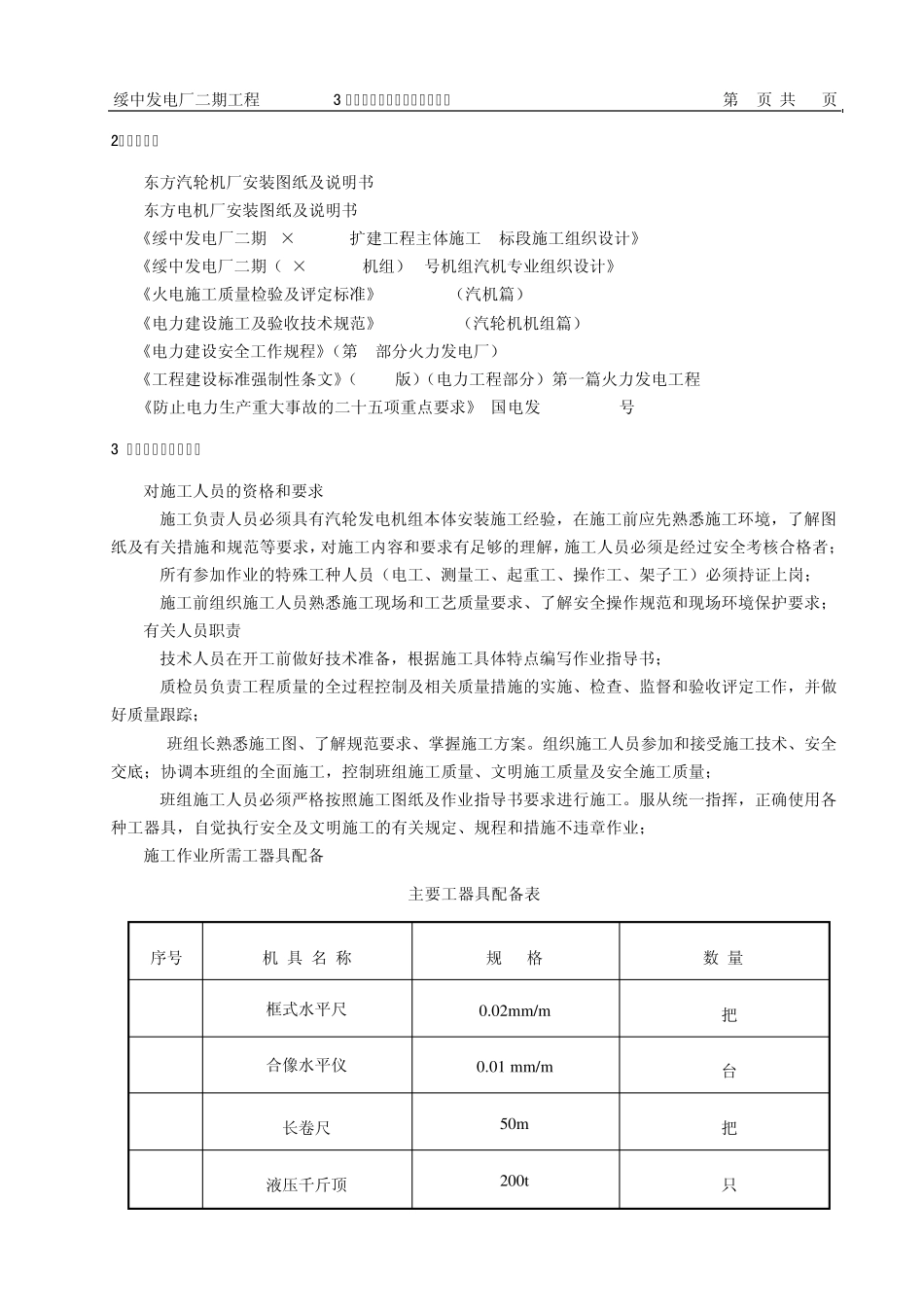

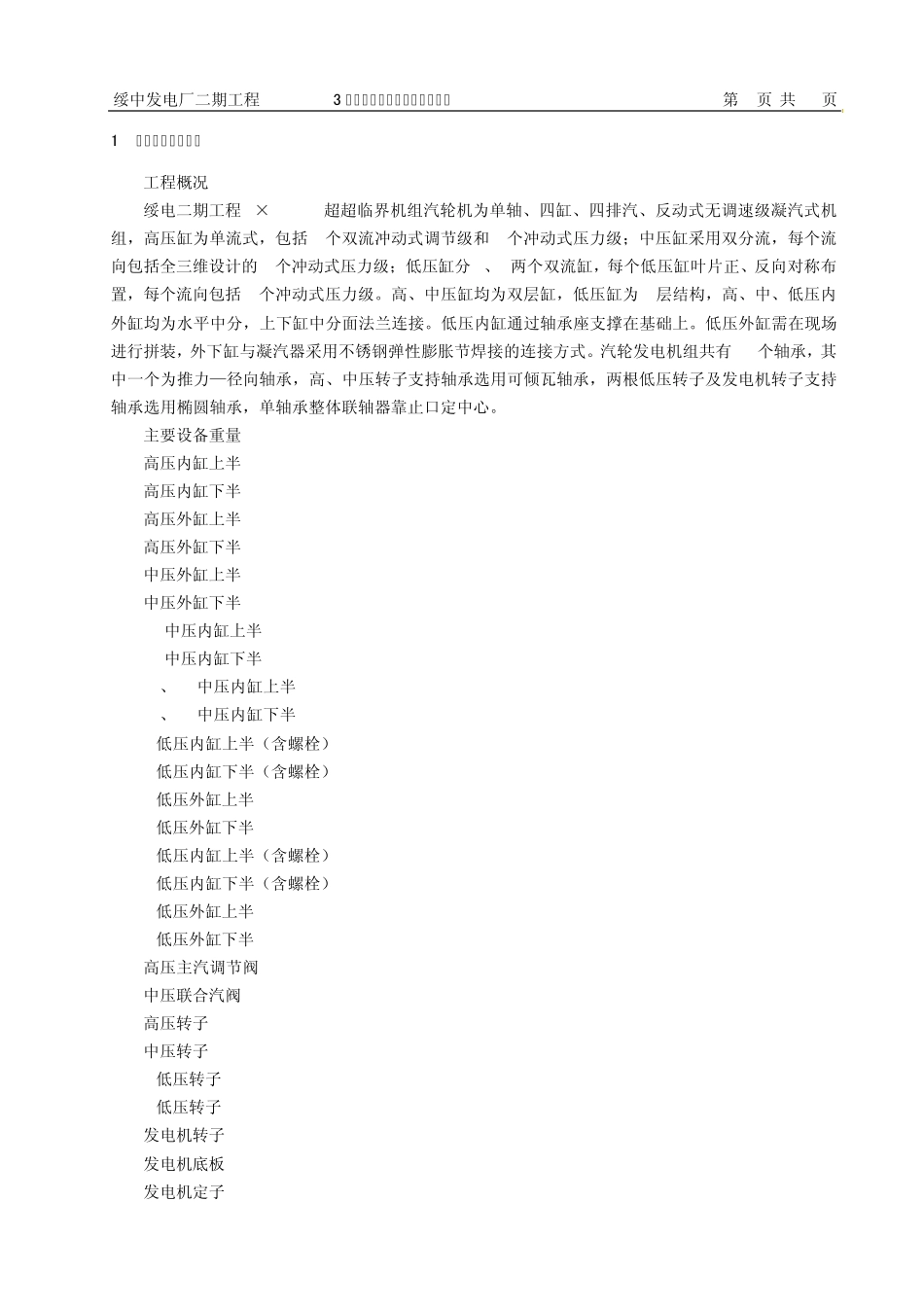

绥中发电厂二期工程 3 号机组汽轮发电机组轴系找正 08-GG-QJ-0040 第1页 共10页 1 工程概况及工程量 1.1 工程概况 绥电二期工程2×1000MW超超临界机组汽轮机为单轴、四缸、四排汽、反动式无调速级凝汽式机组，高压缸为单流式，包括 1个双流冲动式调节级和 8个冲动式压力级；中压缸采用双分流，每个流向包括全三维设计的 6个冲动式压力级；低压缸分 A、B两个双流缸，每个低压缸叶片正、反向对称布置，每个流向包括 6个冲动式压力级。高、中压缸均为双层缸，低压缸为 3层结构，高、中、低压内外缸均为水平中分，上下缸中分面法兰连接。低压内缸通过轴承座支撑在基础上。低压外缸需在现场进行拼装，外下缸与凝汽器采用不锈钢弹性膨胀节焊接的连接方式。汽轮发电机组共有 10个轴承，其中一个为推力—径向轴承，高、中压转子支持轴承选用可倾瓦轴承，两根低压转子及发电机转子支持轴承选用椭圆轴承，单轴承整体联轴器靠止口定中心。 1.2 主要设备重量 高压内缸上半 20700kg 高压内缸下半 23100kg 高压外缸上半 51900kg 高压外缸下半 55800kg 中压外缸上半 40800kg 中压外缸下半 58000kg #1中压内缸上半 8540kg #1中压内缸下半 9350kg #2、#3中压内缸上半 4620kg #2、#3中压内缸下半 4830kg A低压内缸上半（含螺栓） 30200kg A低压内缸下半（含螺栓） 31600kg A低压外缸上半 53200kg A低压外缸下半 103423kg B低压内缸上半（含螺栓） 30200kg B低压内缸下半（含螺栓） 31600kg B低压外缸上半 53200kg B低压外缸下半 106861kg 高压主汽调节阀 158800kg 中压联合汽阀 58300kg 高压转子 23500kg 中压转子 30400kg A低压转子 77900kg B低压转子 77800kg 发电机转子 104000kg 发电机底板 3116kg 发电机定子 409000kg 绥中发电厂二期工程 3 号机组汽轮发电机组轴系找正 08-GG-QJ-0040 第2页 共10页 2．编制依据 2.1 东方汽轮机厂安装图纸及说明书 2.2 东方电机厂安装图纸及说明书 2.3《绥中发电厂二期2×1000WM扩建工程主体施工A标段施工组织设计》 2.4《绥中发电厂二期（2×1000WM机组）3号机组汽机专业组织设计》 2.5《火电施工质量检验及评定标准》0594P 98（汽机篇） 2.6《电力建设施工及验收技术规范》DL5011-92（汽轮机机组篇） 2.7《电力建设安全工作规程》（第1部分火力发电厂）DL5009.1-2002 2.8《工程建设标准强制性条文》（2006版）（电力工程部分）第...
