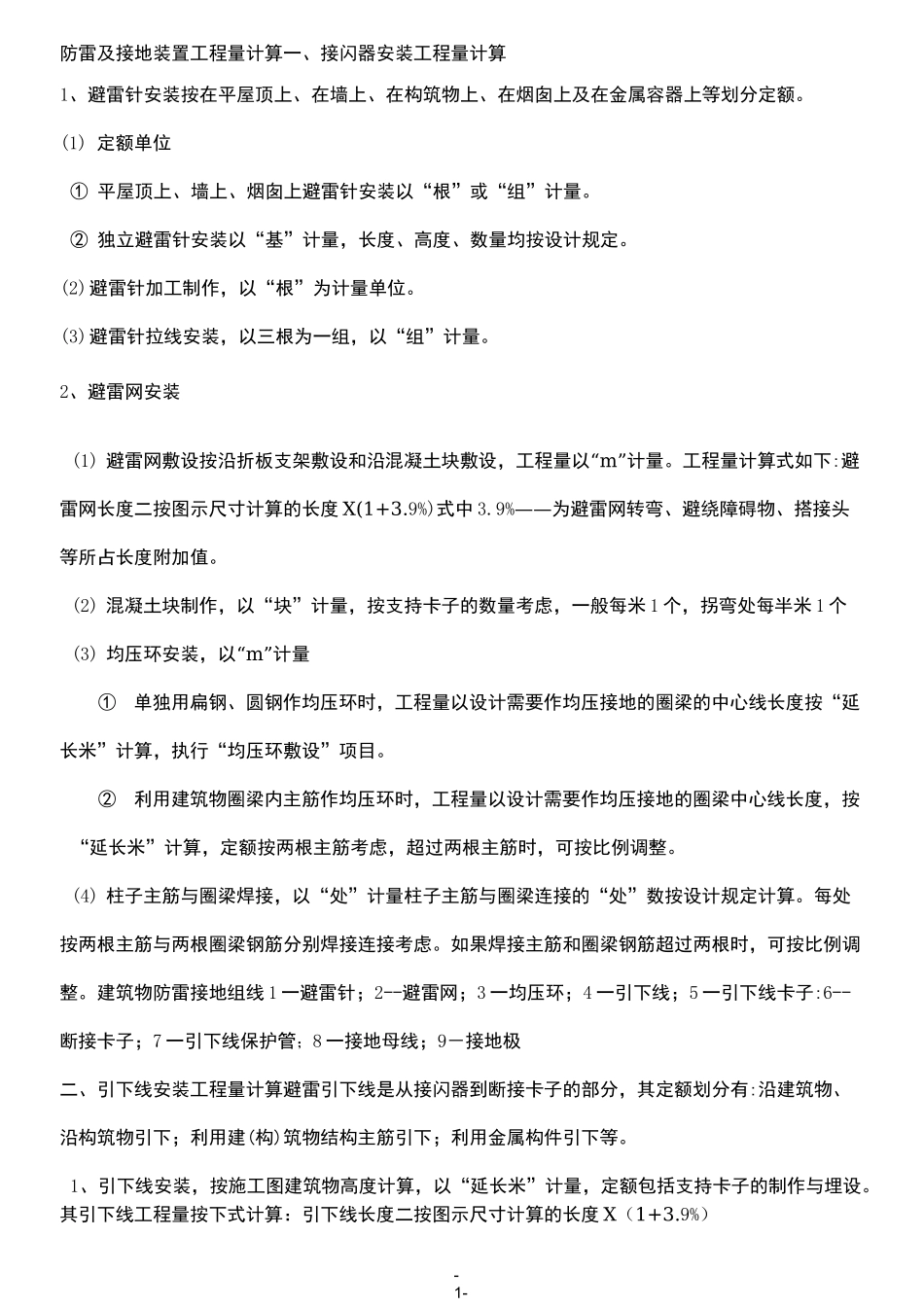

-1-防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。(1) 定额单位① 平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。② 独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。(2)避雷针加工制作，以“根”为计量单位。(3)避雷针拉线安装，以三根为一组，以“组”计量。2、避雷网安装(1) 避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。工程量计算式如下:避雷网长度二按图示尺寸计算的长度 X(1+3.9%)式中 3.9%——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。(2) 混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米 1 个，拐弯处每半米 1 个(3) 均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。(4) 柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。建筑物防雷接地组线 1 一避雷针；2--避雷网；3 一均压环；4 一引下线；5 一引下线卡子:6--断接卡子；7 一引下线保护管；8 一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有:沿建筑物、沿构筑物引下；利用建(构)筑物结构主筋引下；利用金属构件引下等。1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。其引下线工程量按下式计算：引下线长度二按图示尺寸计算的长度 X（1+3.9%）-2-2、利用建（构）筑物结构主筋作引下线安装：按下列方法计算工程量。用柱内主筋作“引下线”时，定额按焊按两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。3、断接卡子制作、安装，按“套”计量。按设计规定装设的断接卡子数量计算。接地检查井内的断接卡子安装按每井一套计算。三、接地体装置安装工程量计算接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。...
