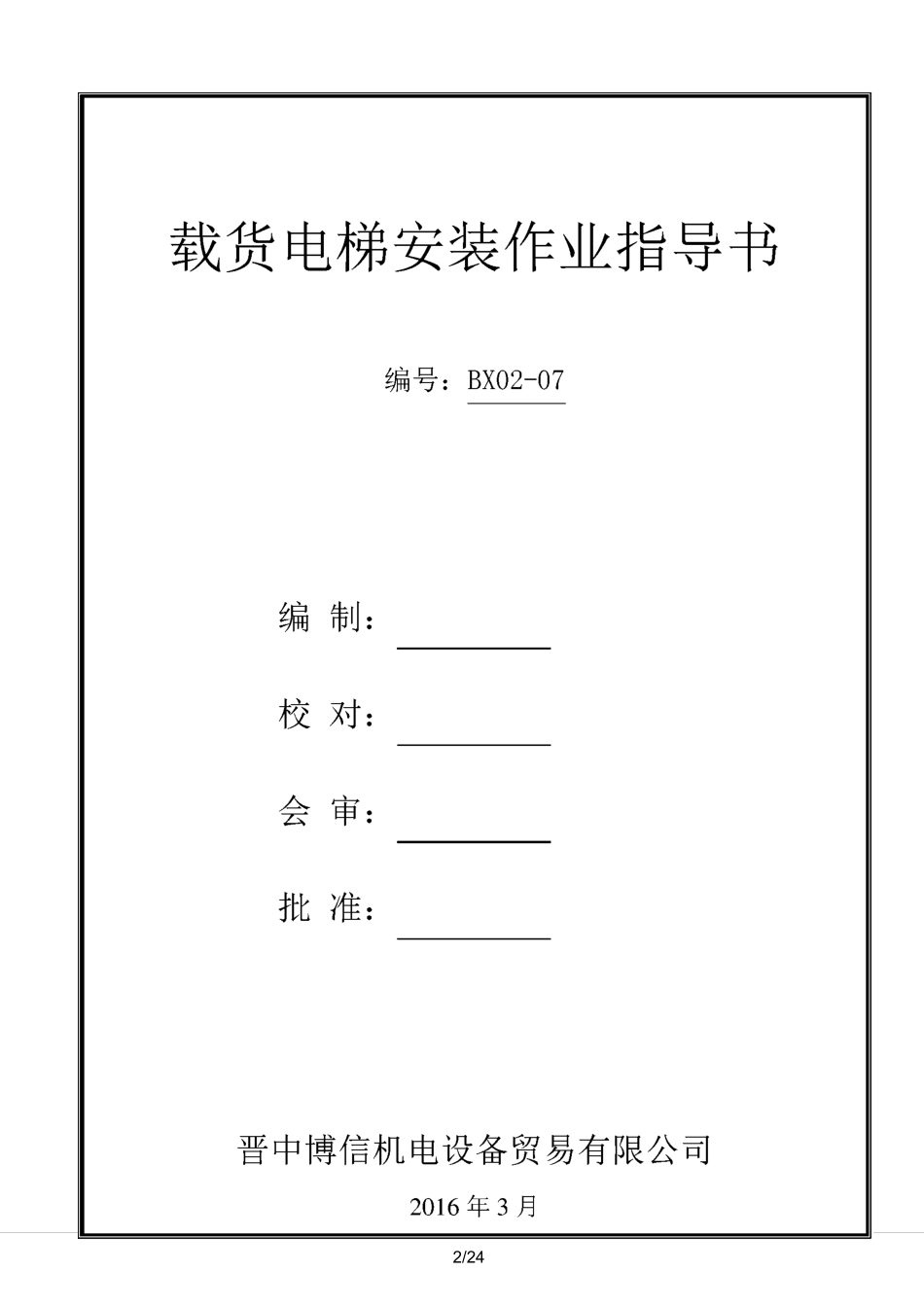

载货电梯安装作业指导书

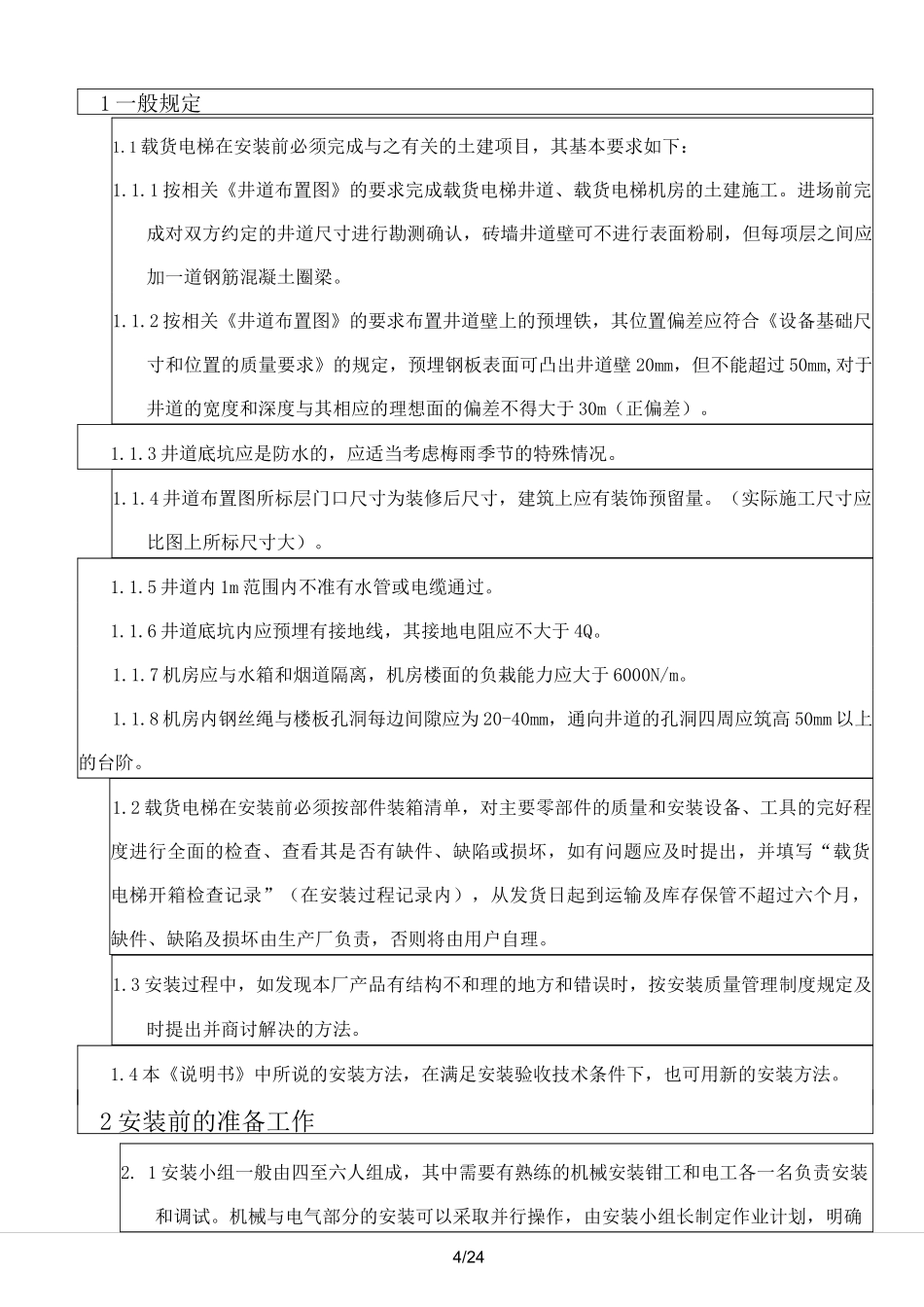

2/243/244/241 一般规定1.1 载货电梯在安装前必须完成与之有关的土建项目，其基本要求如下：1.1.1 按相关《井道布置图》的要求完成载货电梯井道、载货电梯机房的土建施工。进场前完成对双方约定的井道尺寸进行勘测确认，砖墙井道壁可不进行表面粉刷，但每项层之间应加一道钢筋混凝土圈梁。1.1.2 按相关《井道布置图》的要求布置井道壁上的预埋铁，其位置偏差应符合《设备基础尺寸和位置的质量要求》的规定，预埋钢板表面可凸出井道壁 20mm，但不能超过 50mm,对于井道的宽度和深度与其相应的理想面的偏差不得大于 30m（正偏差）。1.1.3 井道底坑应是防水的，应适当考虑梅雨季节的特殊情况。1.1.4 井道布置图所标层门口尺寸为装修后尺寸，建筑上应有装饰预留量。（实际施工尺寸应比图上所标尺寸大）。1.1.5 井道内 1m 范围内不准有水管或电缆通过。1.1.6 井道底坑内应预埋有接地线，其接地电阻应不大于 4Q。1.1.7 机房应与水箱和烟道隔离，机房楼面的负栽能力应大于 6000N/m。1.1.8 机房内钢丝绳与楼板孔洞每边间隙应为 20-40mm，通向井道的孔洞四周应筑高 50mm 以上的台阶。1.2 载货电梯在安装前必须按部件装箱清单，对主要零部件的质量和安装设备、工具的完好程度进行全面的检查、查看其是否有缺件、缺陷或损坏，如有问题应及时提出，并填写“载货电梯开箱检查记录”（在安装过程记录内），从发货日起到运输及库存保管不超过六个月，缺件、缺陷及损坏由生产厂负责，否则将由用户自理。1.3 安装过程中，如发现本厂产品有结构不和理的地方和错误时，按安装质量管理制度规定及时提出并商讨解决的方法。1.4 本《说明书》中所说的安装方法，在满足安装验收技术条件下，也可用新的安装方法。2 安装前的准备工作2. 1 安装小组一般由四至六人组成，其中需要有熟练的机械安装钳工和电工各一名负责安装和调试。机械与电气部分的安装可以采取并行操作，由安装小组长制定作业计划，明确5/24要求统一安排。2.2 安装前，安装人员根据装箱清单及由安装小组长制定作业计划，明确要求统一安排。清点核实所有零部件及安装材料（与一般的规定结合在一起），并了解该种载货电梯的形式，控制方式等，并对安装检测设备进行仔细检查。2.3 载货电梯井道应符合“载货电梯土建总体布置图”安装人员复核井道内径尺寸，预留孑 L、层站、顶层高度、地坑深度、层门口尺寸、牛腿及其它有关要求，合格后方可进入安装。2.4 安装人员必须遵守安全操作规...
