铸铁检查井盖检验标准

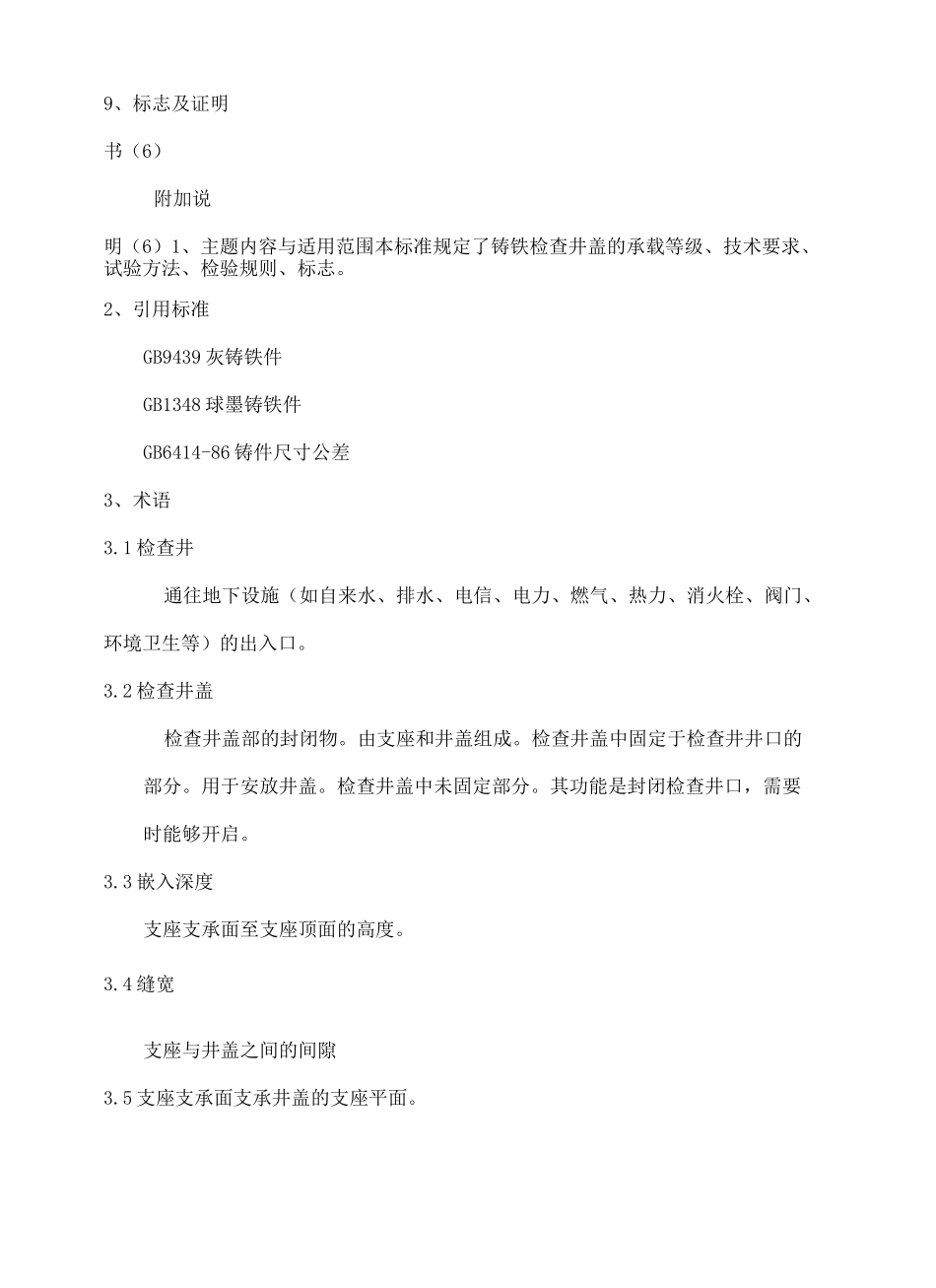

(83io-iAnaa-Aoon-AnHHn-inww-^《铸铁检查井盖》检验标准(CJ/T3012-1993)中华人民共和国城镇建设行业标准CJ/T3012-93铸铁检查井盖Castironmanholetop1、主题内容与适用范围…………………………………………………………………(1)2、引用标准(1)3、术语……………………………………………………………………………………(1)4、产品瑾和标记示例(2)5、承载等级(2)6、技术要求(3)7、试验装置及试验方法…………………………………………………………………(4)8、检验规则(5)9、标志及证明书（6）附加说明（6）1、主题内容与适用范围本标准规定了铸铁检查井盖的承载等级、技术要求、试验方法、检验规则、标志。2、引用标准GB9439 灰铸铁件GB1348 球墨铸铁件GB6414-86 铸件尺寸公差3、术语3.1 检查井通往地下设施（如自来水、排水、电信、电力、燃气、热力、消火栓、阀门、环境卫生等）的出入口。3.2 检查井盖检查井盖部的封闭物。由支座和井盖组成。检查井盖中固定于检查井井口的部分。用于安放井盖。检查井盖中未固定部分。其功能是封闭检查井口，需要时能够开启。3.3 嵌入深度支座支承面至支座顶面的高度。3.4 缝宽支座与井盖之间的间隙3.5 支座支承面支承井盖的支座平面。3.6 井盖接触面井盖与支座支承面相接触的平面。3.7 检查井盖净宽 D（mm）支座孔口的最大内切圆直径。3. 8 试验荷载（井盖压力试验机）在测试检查井盖承载能力时规定施加的荷载。4、产品型号和标记示例乂宽（mm），设计号四部分组成：4. 2 标记示例JG-D-6005、承载等级检查井盖按其承载能力不同分为重型与轻型两个等级（见表 1）表1等级标志设置场合重型重（Z）机动车行驶、停放的道路、场地轻型轻（Q）除上述范围以外的绿地，禁止机动车通行和停放的道路、场地6、技术要求6.1 原材料a 灰口铸铁。b 球墨铸铁 6.2 检查井盖的形状宜为圆形，也可以是方形或矩形。6.3 井盖与支座间的缝宽应符合表 2 的要求。表 2检查井盖净宽 JK(mm)缝宽 a 二(al+a2)(mm)26008+2(-4)<6006±26.4 支座支承面的宽度应符合表 3 的要求。表 3检查井盖净宽 JK(mm)支座支承面宽度 b(mm)2600220<6002l56.5 井盖的嵌入深度。重型检查井盖应不小于 40mm，轻型检查井盖应不于30mm。6.6 井盖表面应有凸起高度应不小于 3mm。6.7 井盖与支座表面应铸造平整、光滑。不得有裂纹以及有影响检查井盖使用性能的冷隔、缩松等缺陷。不得补焊。6.8 井盖与支座装配结构尺寸应符...
