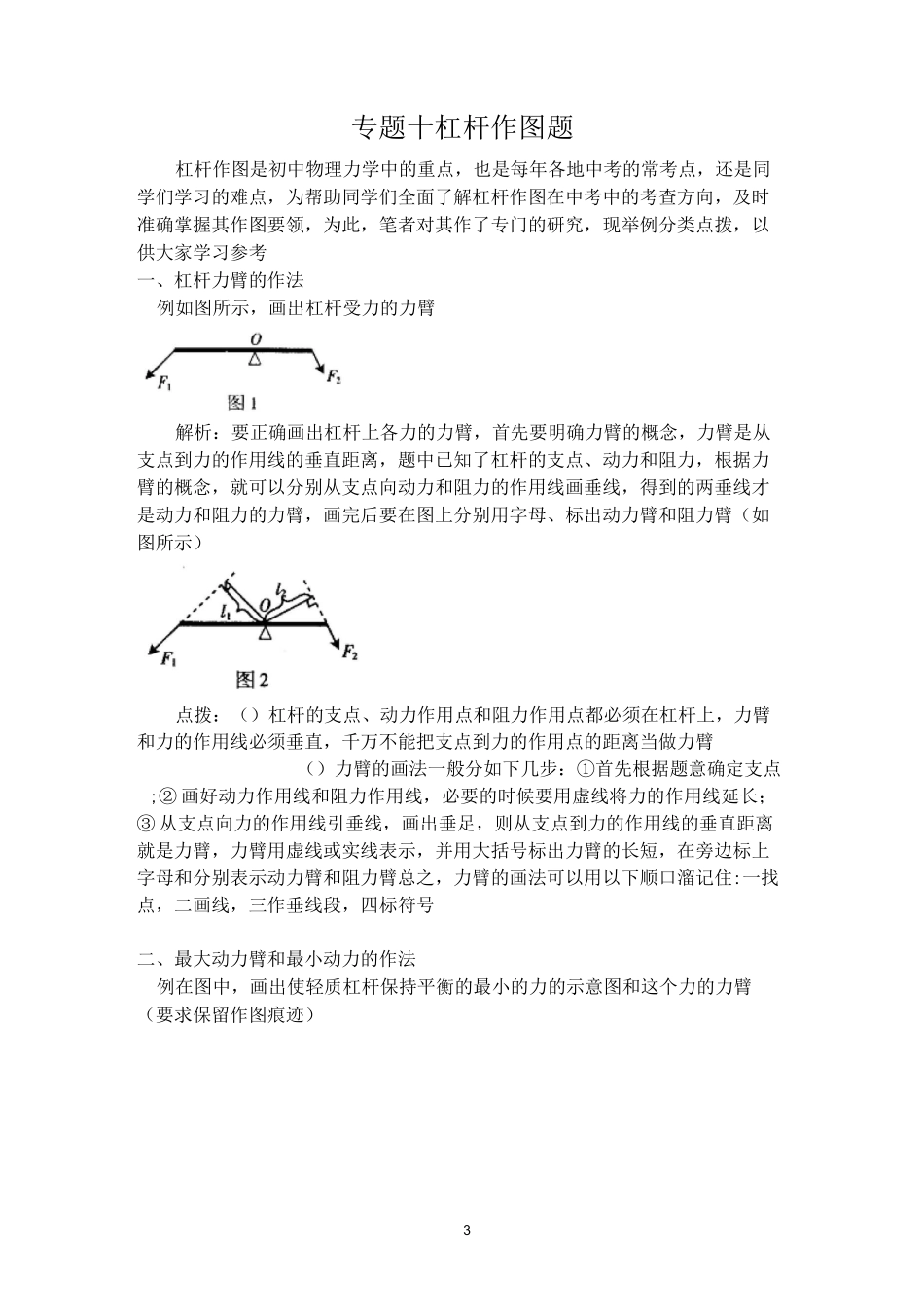

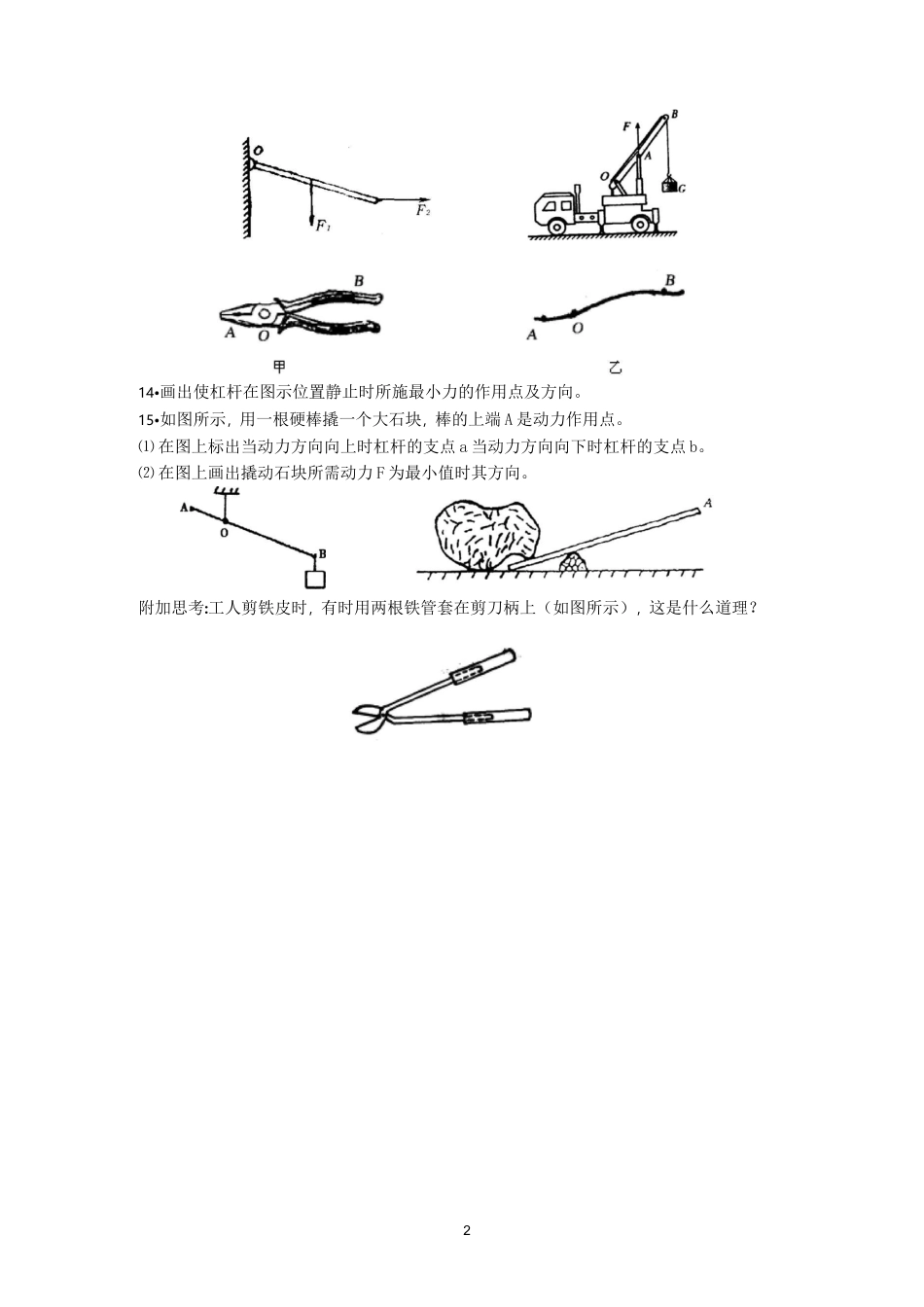

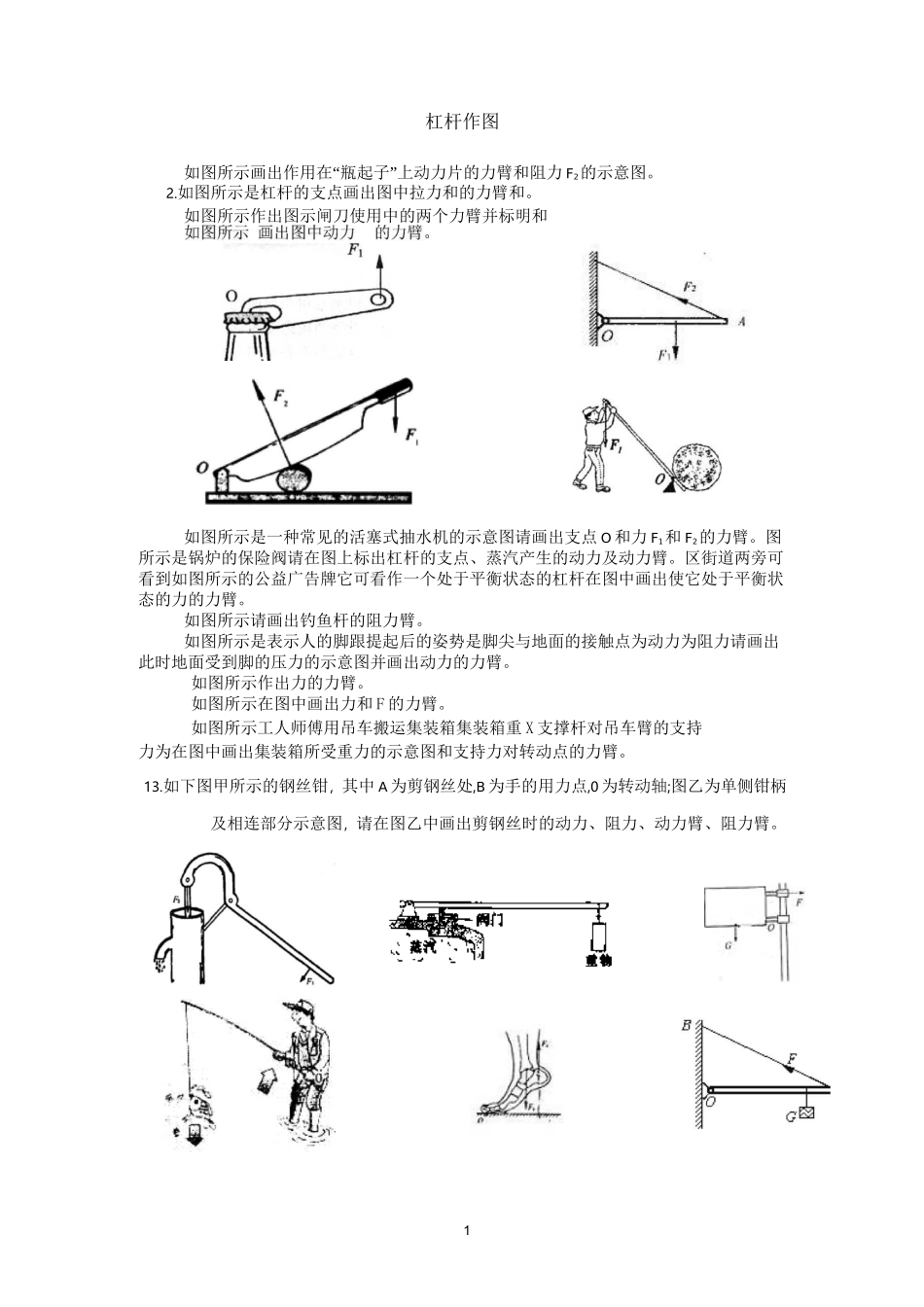

1杠杆作图如图所示画出作用在“瓶起子”上动力片的力臂和阻力 F2的示意图。2.如图所示是杠杆的支点画出图中拉力和的力臂和。如图所示作出图示闸刀使用中的两个力臂并标明和如图所示是一种常见的活塞式抽水机的示意图请画出支点 O 和力 F1和 F2的力臂。图所示是锅炉的保险阀请在图上标出杠杆的支点、蒸汽产生的动力及动力臂。区街道两旁可看到如图所示的公益广告牌它可看作一个处于平衡状态的杠杆在图中画出使它处于平衡状态的力的力臂。如图所示请画出钓鱼杆的阻力臂。如图所示是表示人的脚跟提起后的姿势是脚尖与地面的接触点为动力为阻力请画出此时地面受到脚的压力的示意图并画出动力的力臂。如图所示作出力的力臂。如图所示在图中画出力和 F 的力臂。如图所示工人师傅用吊车搬运集装箱集装箱重 X 支撑杆对吊车臂的支持力为在图中画出集装箱所受重力的示意图和支持力对转动点的力臂。13.如下图甲所示的钢丝钳，其中 A 为剪钢丝处,B 为手的用力点,0 为转动轴;图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力、阻力、动力臂、阻力臂。214•画出使杠杆在图示位置静止时所施最小力的作用点及方向。15•如图所示，用一根硬棒撬一个大石块，棒的上端 A 是动力作用点。⑴ 在图上标出当动力方向向上时杠杆的支点 a 当动力方向向下时杠杆的支点 b。⑵ 在图上画出撬动石块所需动力 F 为最小值时其方向。附加思考:工人剪铁皮时，有时用两根铁管套在剪刀柄上（如图所示），这是什么道理？3专题十杠杆作图题杠杆作图是初中物理力学中的重点，也是每年各地中考的常考点，还是同学们学习的难点，为帮助同学们全面了解杠杆作图在中考中的考查方向，及时准确掌握其作图要领，为此，笔者对其作了专门的研究，现举例分类点拨，以供大家学习参考一、杠杆力臂的作法例如图所示，画出杠杆受力的力臂解析：要正确画出杠杆上各力的力臂，首先要明确力臂的概念，力臂是从支点到力的作用线的垂直距离，题中已知了杠杆的支点、动力和阻力，根据力臂的概念，就可以分别从支点向动力和阻力的作用线画垂线，得到的两垂线才是动力和阻力的力臂，画完后要在图上分别用字母、标出动力臂和阻力臂（如图所示）点拨：（）杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂（）力臂的画法一般分如下几步：①首先根据题意确定支点;② 画好动力作用线和阻力作用线，必要的...
