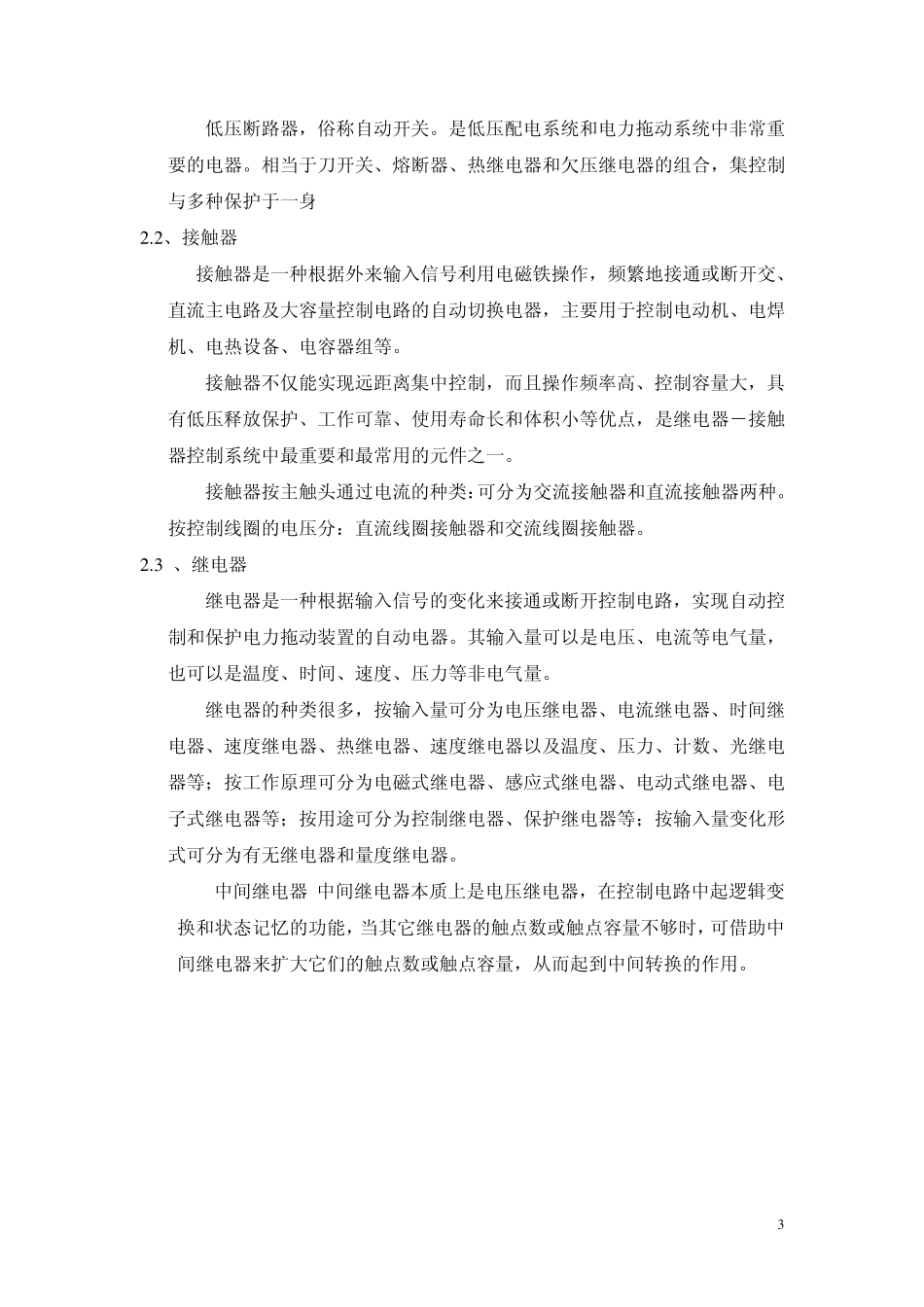

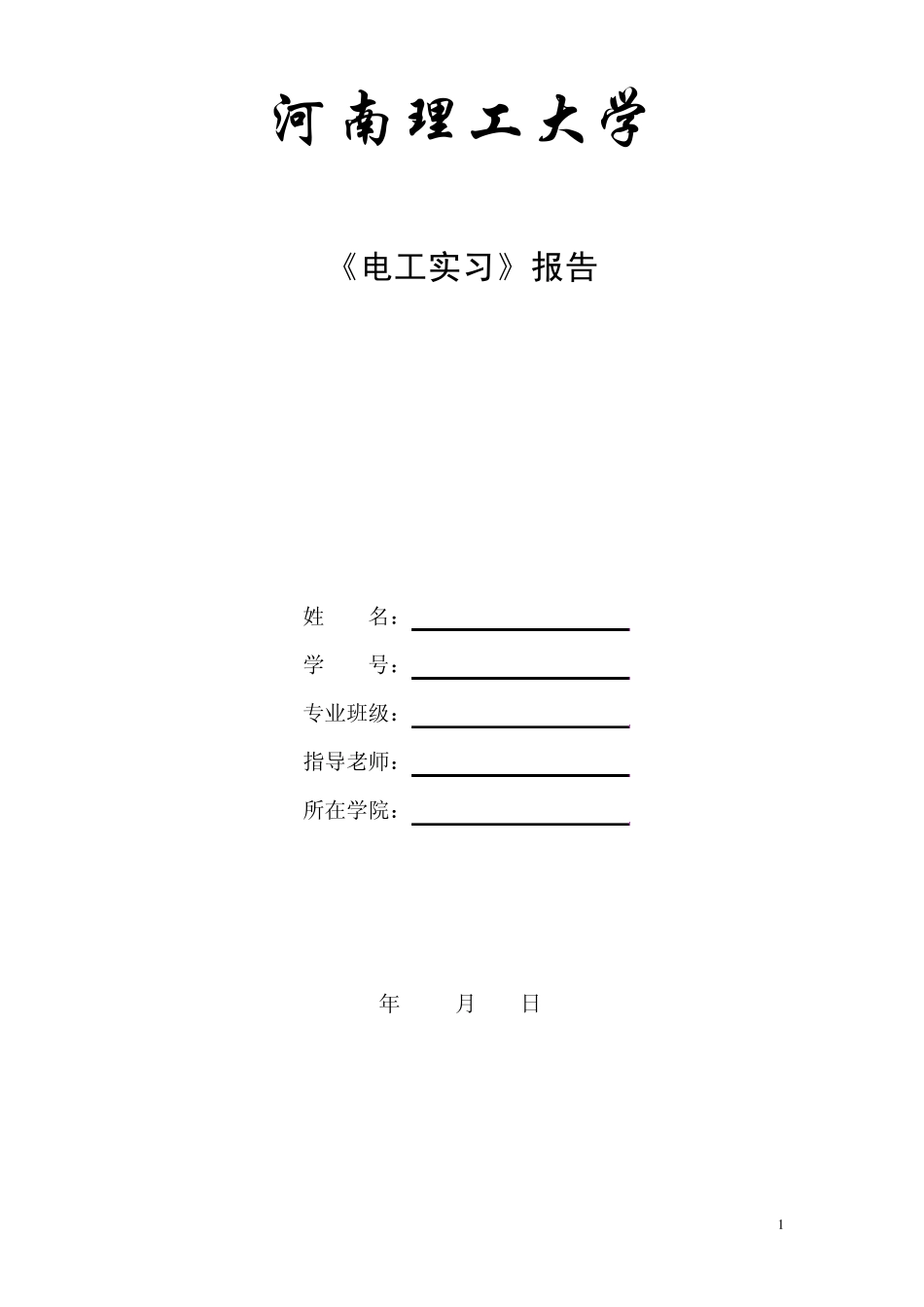

1 河南理工大学 《电工实习》报告 姓 名: 学 号: 专业班级: 指导老师: 所在学院: 年 月 日 2 目录 1 电工实习的目的意义及实习内容安排 1 .1 、实训目的和任务 (1 )通过进行《电工工艺》实践课程的训练,全面掌握电工的基本知识、基本操作、线路与布线的布局与工艺,常用电气设备的使用、安装与检测,电路故障的分析与处理. (2 )同时使学生通过基本操作技能训练,注意与生产劳动相结合,重视工艺规程,促进理论联系实际,锻炼学生的动手能力和工程实践能力;培养学生高度的安全意识、责任意识,为生产实习与毕业设计打下良好的基础。 1 .2 、实习安排及要求 (1 )实训安排 周一上午讲课,观看电气设备安装工艺录像。 周二上午发线及工具,然后开始现场布线。 周四开始验收; 周五写实习报告。 (2 )实习要求 掌握常用低压电气的规格、型号、使用方法; 掌握基本控制原理; 掌握电气控制图的阅读、绘制和设计; 掌握常用电工工具的使用; 掌握组装、布线、调试全过程; 了解安全用电及电气安全作业知识。 2 常用低压电器 电器是电气控制的重要元件,是所有电工器械的简称,凡是根据外界特定的信号和要求,自动或手动接通和断开电路,断续或连续改变电路参数,实现对电路或非电对象的切换、控制、保护、检测和调节作用的电气设备统称为电器。 低压一次设备的分类:刀开关、熔断器、断路器、接触器、组合开关 等。 2 .1 、断路器 3 低压断路器,俗称自动开关。是低压配电系统和电力拖动系统中非常重要的电器。相当于刀开关、熔断器、热继电器和欠压继电器的组合,集控制与多种保护于一身 2 .2 、接触器 接触器是一种根据外来输入信号利用电磁铁操作,频繁地接通或断开交、直流主电路及大容量控制电路的自动切换电器,主要用于控制电动机、电焊机、电热设备、电容器组等。 接触器不仅能实现远距离集中控制,而且操作频率高、控制容量大,具有低压释放保护、工作可靠、使用寿命长和体积小等优点,是继电器-接触器控制系统中最重要和最常用的元件之一。 接触器按主触头通过电流的种类:可分为交流接触器和直流接触器两种。按控制线圈的电压分:直流线圈接触器和交流线圈接触器。 2 .3 、继电器 继电器是一种根据输入信号的变化来接通或断开控制电路,实现自动控制和保护电力拖动装置的自动电器。其输入量可以是电压、电流等电气量,也可以是温度、时间、速度、压力等非电气量。...
