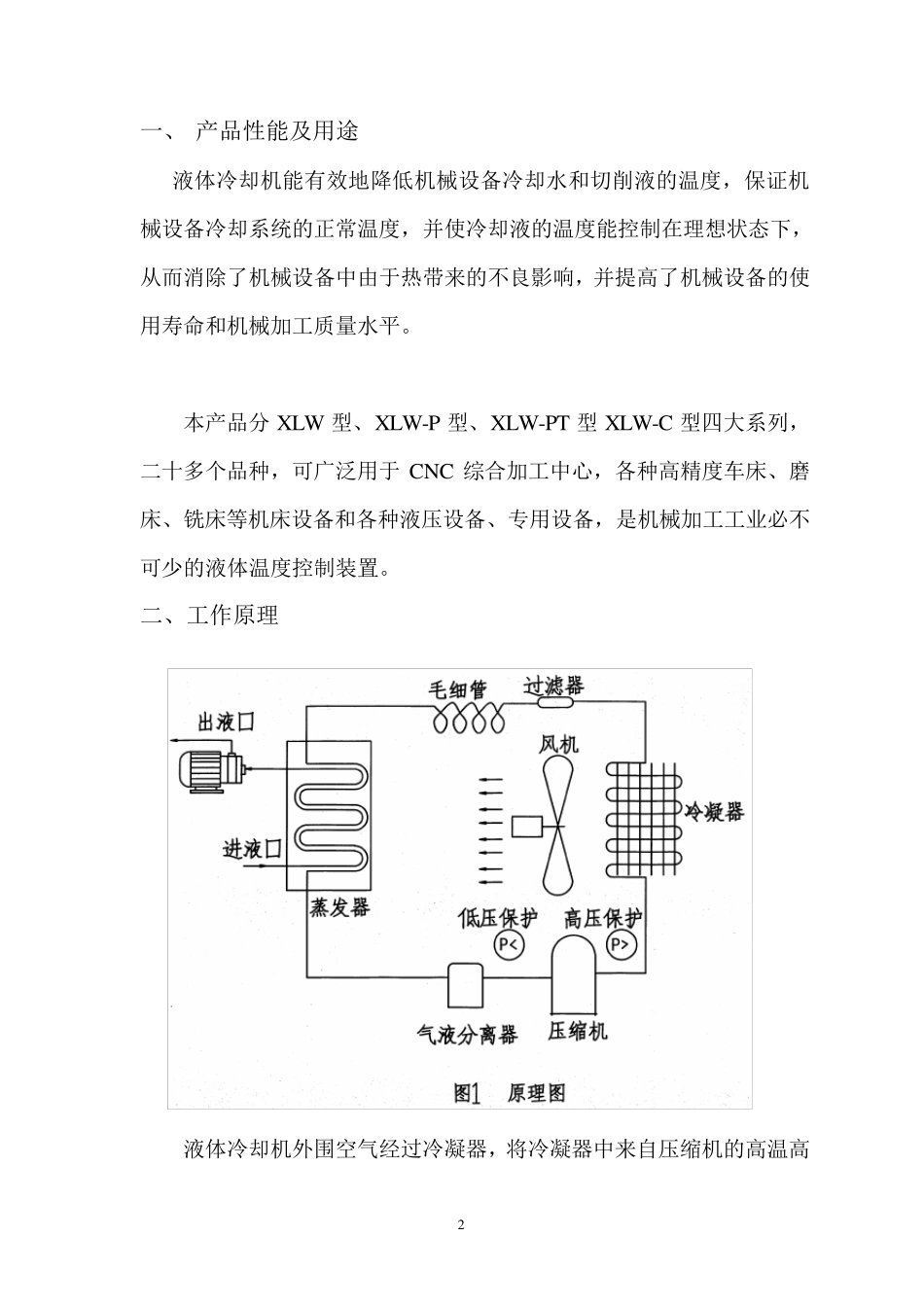

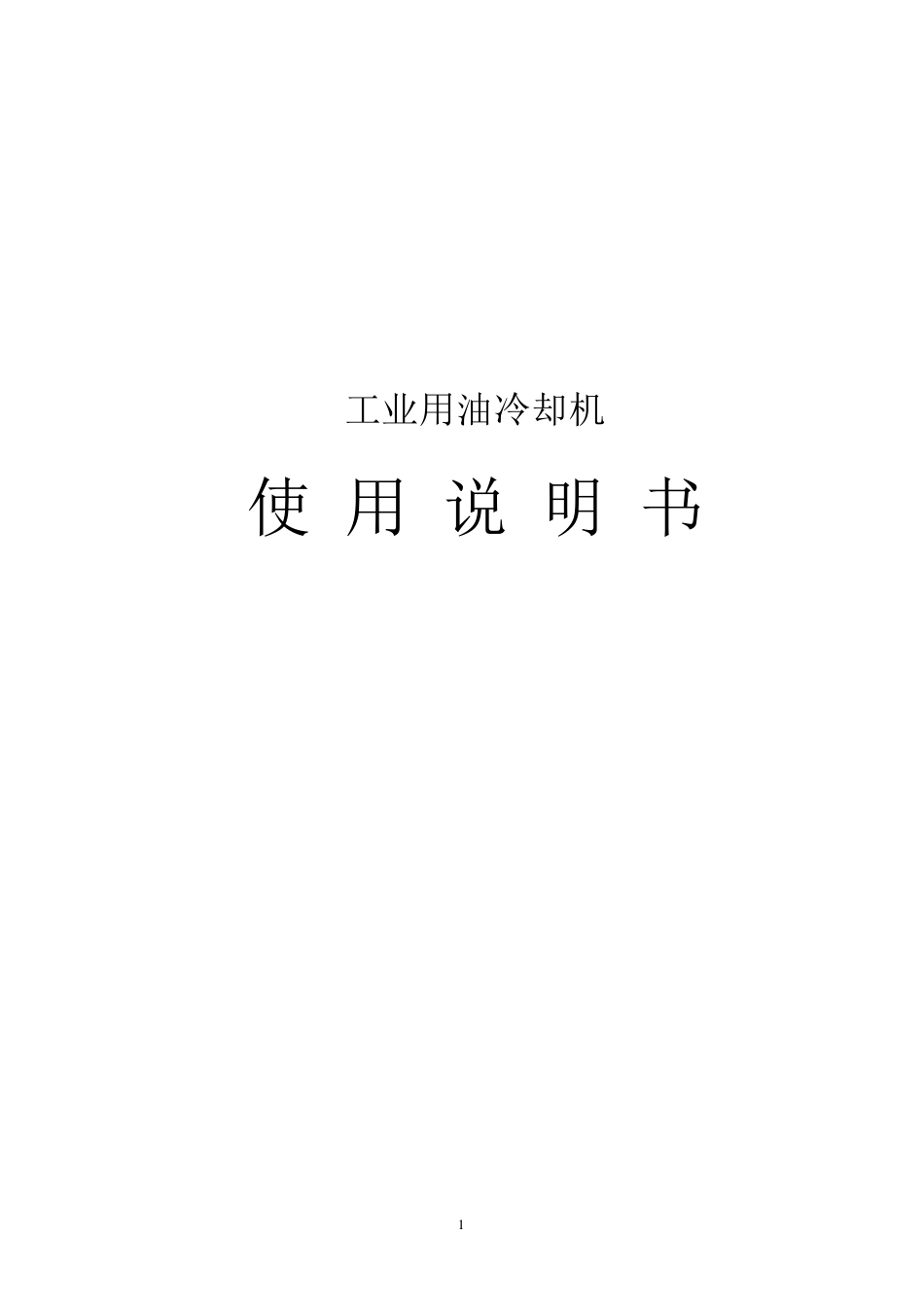

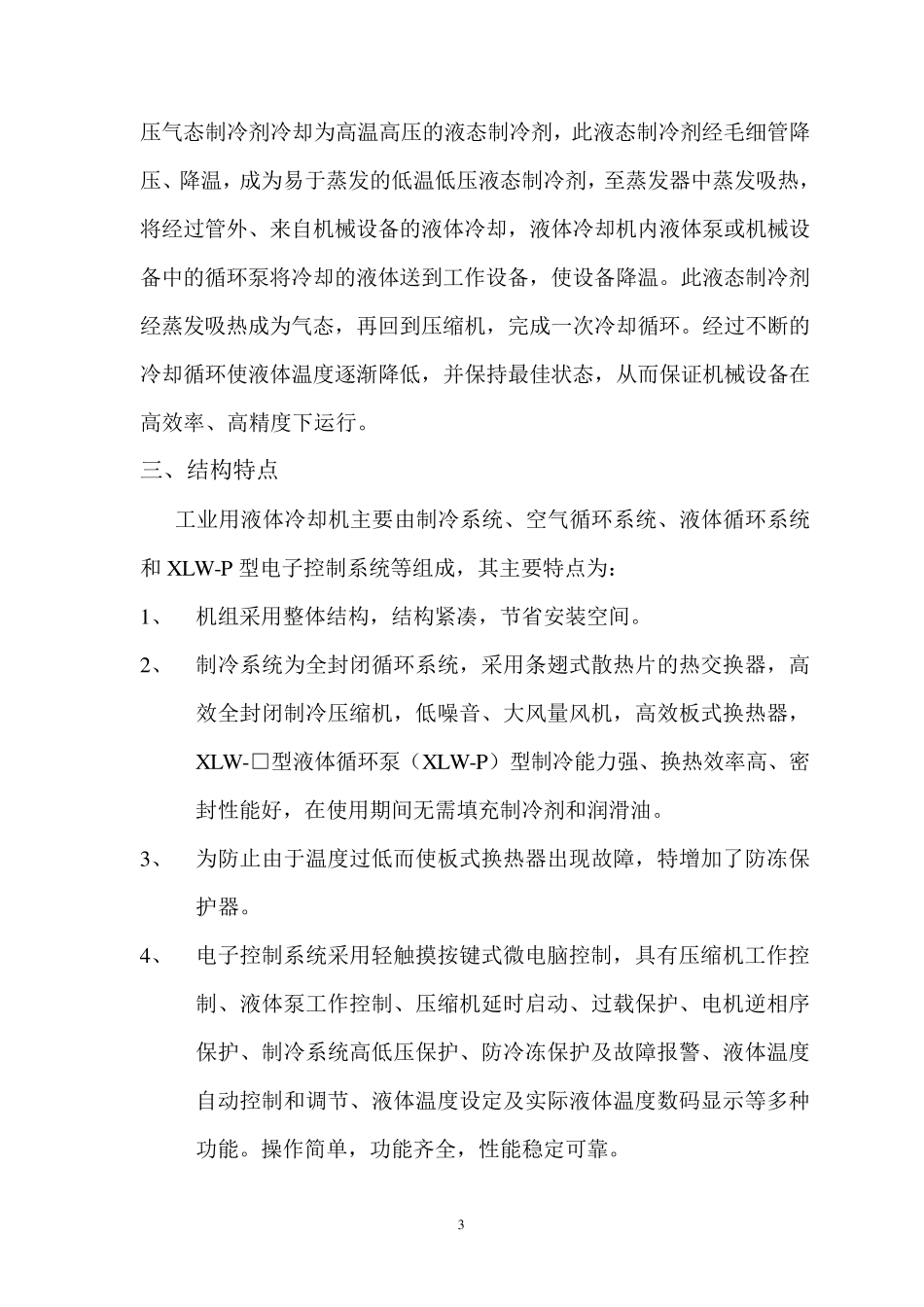

1 工业用油冷却机 使 用 说 明 书 2 一、 产品性能及用途 液体冷却机能有效地降低机械设备冷却水和切削液的温度，保证机械设备冷却系统的正常温度，并使冷却液的温度能控制在理想状态下，从而消除了机械设备中由于热带来的不良影响，并提高了机械设备的使用寿命和机械加工质量水平。 本产品分 XLW 型、XLW-P 型、XLW-PT 型 XLW-C 型四大系列，二十多个品种，可广泛用于 CNC 综合加工中心，各种高精度车床、磨床、铣床等机床设备和各种液压设备、专用设备，是机械加工工业必不可少的液体温度控制装置。 二、工作原理 液体冷却机外围空气经过冷凝器，将冷凝器中来自压缩机的高温高3 压气态制冷剂冷却为高温高压的液态制冷剂，此液态制冷剂经毛细管降压、降温，成为易于蒸发的低温低压液态制冷剂，至蒸发器中蒸发吸热，将经过管外、来自机械设备的液体冷却，液体冷却机内液体泵或机械设备中的循环泵将冷却的液体送到工作设备，使设备降温。此液态制冷剂经蒸发吸热成为气态，再回到压缩机，完成一次冷却循环。经过不断的冷却循环使液体温度逐渐降低，并保持最佳状态，从而保证机械设备在高效率、高精度下运行。 三、结构特点 工业用液体冷却机主要由制冷系统、空气循环系统、液体循环系统和XLW-P 型电子控制系统等组成，其主要特点为： 1、 机组采用整体结构，结构紧凑，节省安装空间。 2、 制冷系统为全封闭循环系统，采用条翅式散热片的热交换器，高效全封闭制冷压缩机，低噪音、大风量风机，高效板式换热器，XLW-□型液体循环泵（XLW-P）型制冷能力强、换热效率高、密封性能好，在使用期间无需填充制冷剂和润滑油。 3、 为防止由于温度过低而使板式换热器出现故障，特增加了防冻保护器。 4、 电子控制系统采用轻触摸按键式微电脑控制，具有压缩机工作控制、液体泵工作控制、压缩机延时启动、过载保护、电机逆相序保护、制冷系统高低压保护、防冷冻保护及故障报警、液体温度自动控制和调节、液体温度设定及实际液体温度数码显示等多种功能。操作简单，功能齐全，性能稳定可靠。 4 5、 过滤器、风机拆卸方便，易于清理、维护和检修。 6、 具有三大系列，二十多个品种供不同用户选择。 7、 温度控制方式有温度固定型和室温同调型。 （1）温度固定型 设定要控制的液体温度与环境温度无关，设定范围10℃—40℃。 （2）室温同调型 水温与环境温度保持一定的温差，即液体温度设定为T℃时，实际液体温度就是环...
