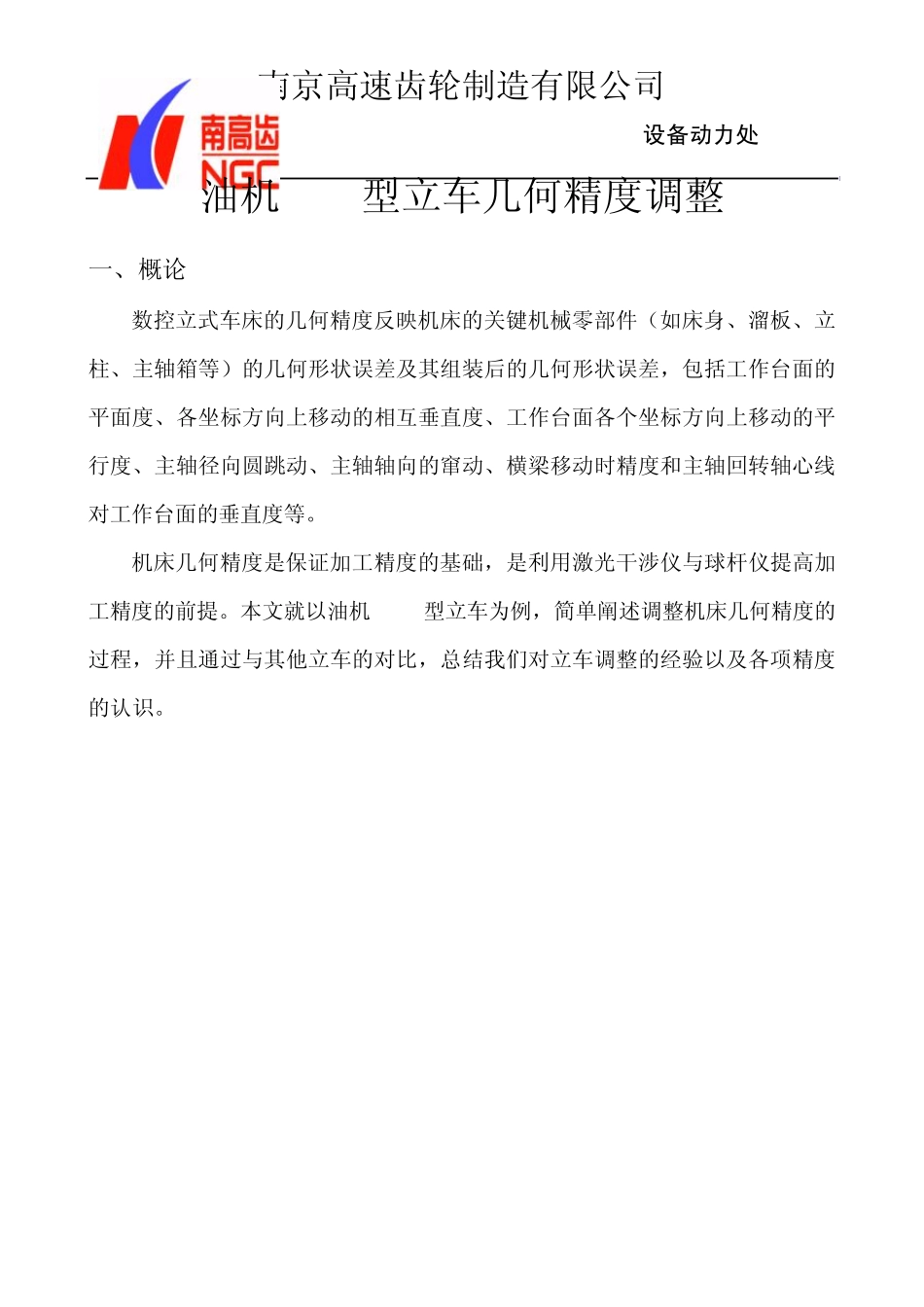

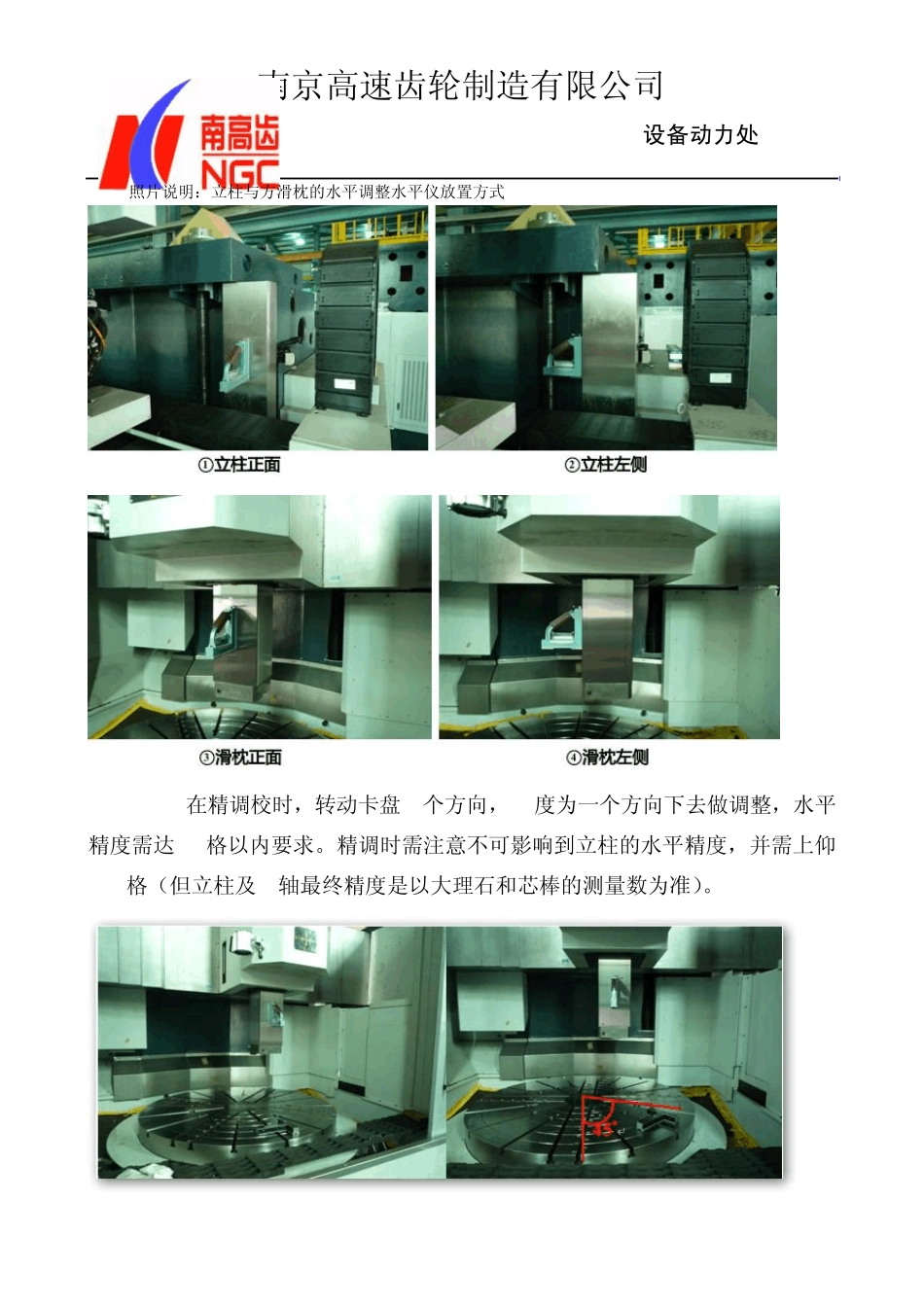

南京高速齿轮制造有限公司 设备动力处 油机VTL型立车几何精度调整 一、概论 数控立式车床的几何精度反映机床的关键机械零部件(如床身、溜板、立柱、主轴箱等)的几何形状误差及其组装后的几何形状误差,包括工作台面的平面度、各坐标方向上移动的相互垂直度、工作台面各个坐标方向上移动的平行度、主轴径向圆跳动、主轴轴向的窜动、横梁移动时精度和主轴回转轴心线对工作台面的垂直度等。 机床几何精度是保证加工精度的基础,是利用激光干涉仪与球杆仪提高加工精度的前提。本文就以油机VTL型立车为例,简单阐述调整机床几何精度的过程,并且通过与其他立车的对比,总结我们对立车调整的经验以及各项精度的认识。 南京高速齿轮制造有限公司 设备动力处 二、立式车床的水平调整 2.1 机台水平调整准备工具 a.平式水平仪2支 b.90°磁性水平仪1支 c.38mm扳手、24mm扳手 1支、活动扳手、加力杆等工具 照片说明:调整机台水平准备工具 2.2 机床在水平调整初期只需转动卡盘 4个方向 0、90、180、270度(此时不可移动到水平仪),同时兼顾调整立柱与方滑枕水平。 照片说明:水平粗调水平仪放置方式 南京高速齿轮制造有限公司 设备动力处 照片说明:立柱与方滑枕的水平调整水平仪放置方式 2.3 在精调校时,转动卡盘8个方向,45度为一个方向下去做调整,水平精度需达2格以内要求。精调时需注意不可影响到立柱的水平精度,并需上仰1~2格(但立柱及 Z轴最终精度是以大理石和芯棒的测量数为准)。 南京高速齿轮制造有限公司 设备动力处 2.4 具体水平的一些调整方法与总结 将机台底床大略分为两个区块一为前部卡盘,另一为后部立柱固定处。以VTL-1600型立车为范例说明各地脚螺丝调整功能,如图所示 ①.(1)(2)可控制卡盘前方左右方向外还可控制高低; ②.(3)(4)控制卡盘中间部分的左右方向亦可控制对角方向【(1)(4)】、【(2)(3)】; ③.(5)(6)可控制卡盘前方左右方向,外还可控制对角方向【(1)(6)】、【(2)(5)】,需注意在调整(5)(6)基础螺栓时会影响立柱的前倾与后仰水平精度; ④.调整(7)(8)基础螺栓控制立柱的前与后仰水平精度亦可控制左右方向与对角方向【(7)(14)】、【(8)(11)】; ⑤.调整(9)(10)基础螺栓控制立柱的左右方向; ⑥.调整(11)(12)(13)(14)基础螺栓控制立柱的前倾与后仰。 南京高速齿轮制造有限公司 设备动力处 三、调整X轴与工作台回转平面的...
