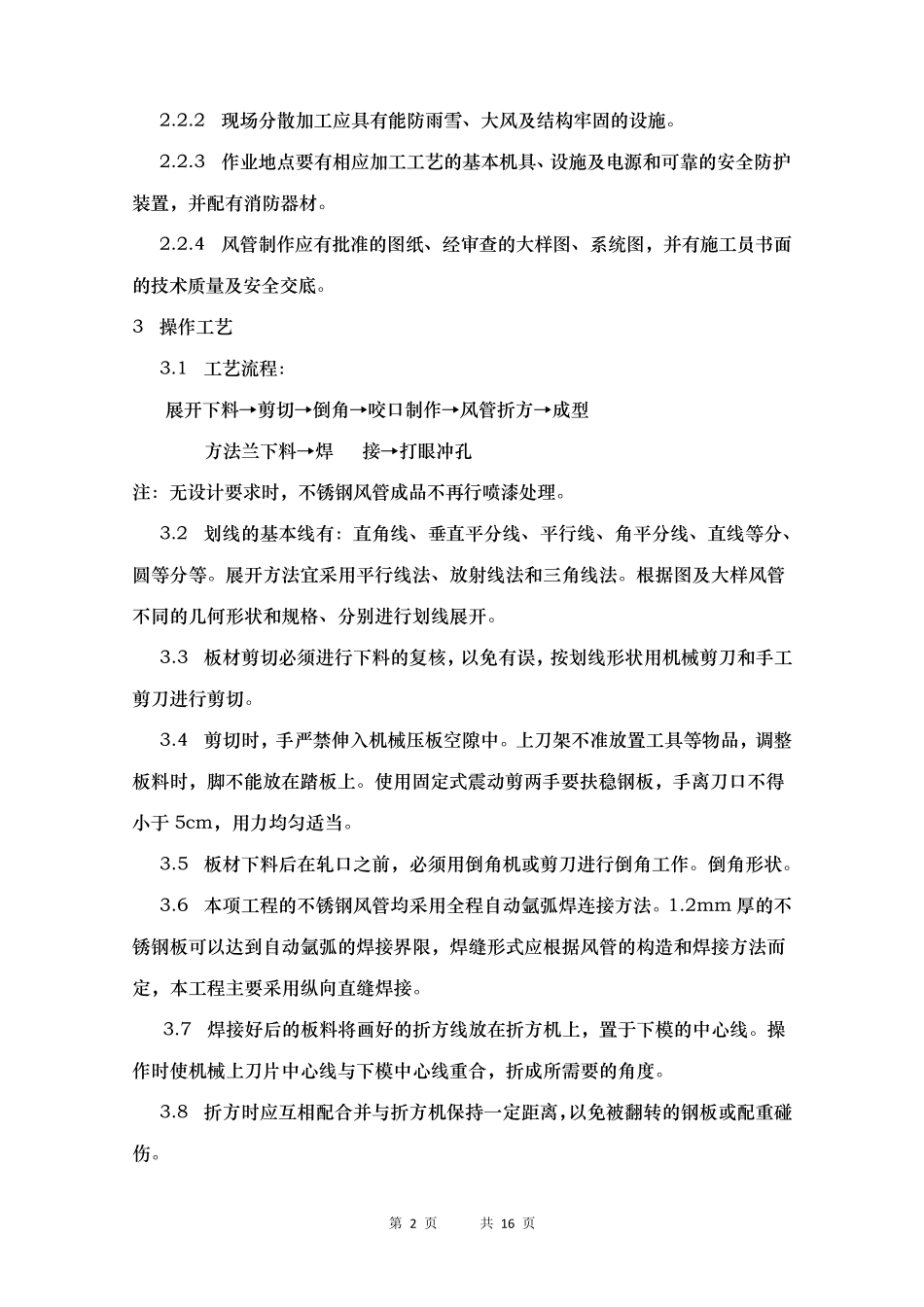

第 1 页 共 16 页 不锈钢风管制作工艺及安装方案 不锈钢风管的制作工艺 1 范围 本工艺标准适用于不锈钢板的风管制作。 2 施工准备 2.1 材料要求及主要机具 2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。 2.1.2 制作不锈钢板风管和配件的板材厚度应符合表4-1 的规定。 不锈钢板风管和配件板材厚度 表 4-1 圆形风管直径或矩形风管大边长 (mm) 不 锈 钢 板 厚 度 (mm) 100～500 1.2 560～1120 1.2 1250～2000 1.2 2500～4000 1.2 2.1.3 不锈钢板材应具有高温下耐酸耐碱的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹坑等缺陷。 2.1.4 主要使用的机具及工具：龙门剪板机、电冲剪、手用电动剪倒角机、折边机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、液压钳、钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、氩弧焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划线圆规、划针、洋冲、铁锤、木锤、拍板等小型工具。 2.2 作业条件： 2.2.1 集中加工应具有宽敞、明亮、洁净、地面平 整 、不潮 湿 的厂房 。 第 2 页 共 16 页 2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。 2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。 2.2.4 风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。 3 操作工艺 3.1 工艺流程： 展开下料→剪切→倒角→咬口制作→风管折方→成型 方法兰下料→焊 接→打眼冲孔 注：无设计要求时，不锈钢风管成品不再行喷漆处理。 3.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状和规格、分别进行划线展开。 3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 3.4 剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物 品，调 整板料时，脚 不能放在 踏 板上。使 用固定 式 震 动 剪两 手要扶 稳 钢板，手离 刀口不得小 于5cm，用力 均 匀 适 当 。 3.5 板材下料后 在 轧 口之 前 ，必须用倒角机或 剪刀进行倒角工作。倒角形状。 3.6 本项 工程的不锈钢风管均 采用全程...
