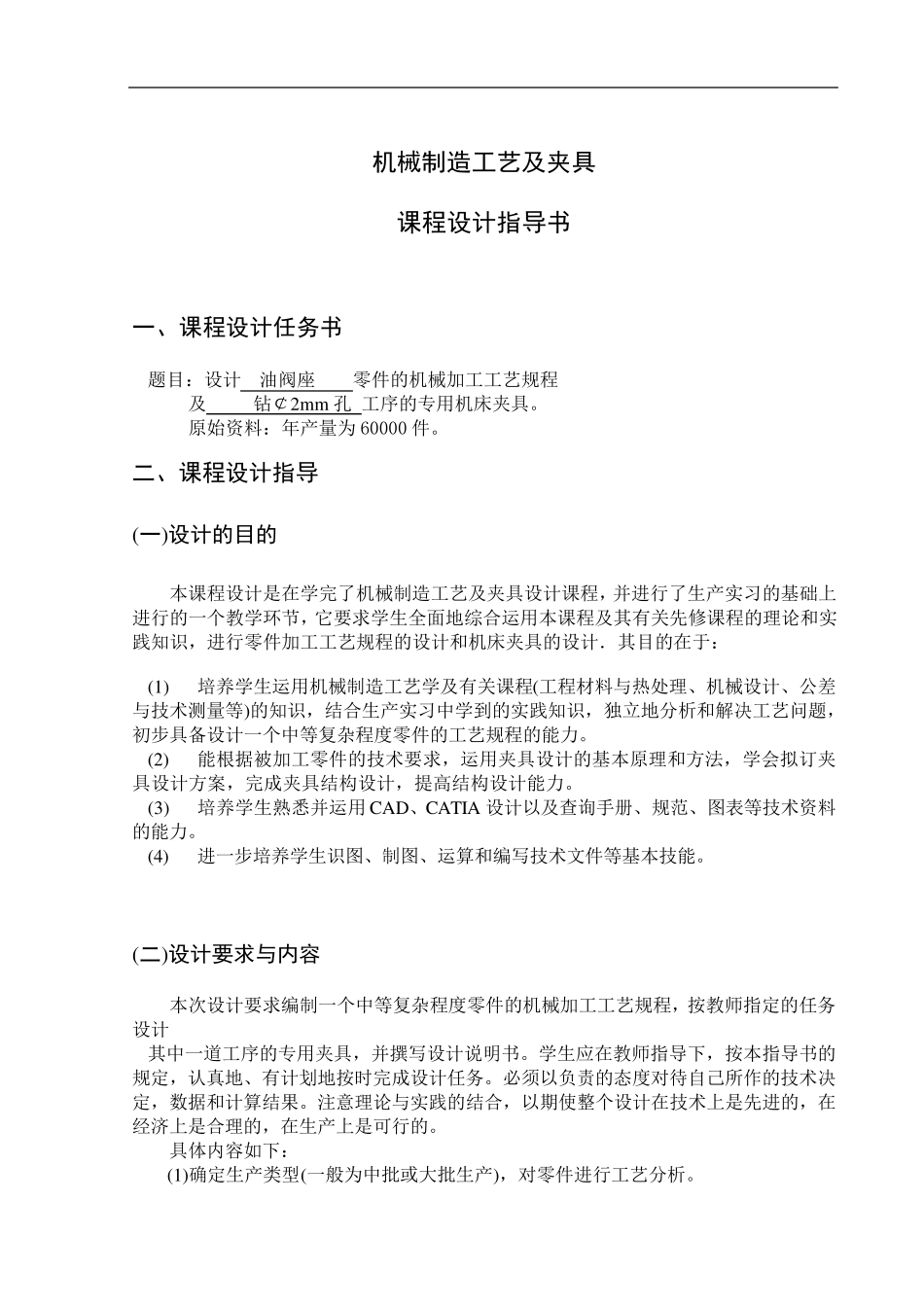

课程设计说明书 油阀座夹具设计 系 部 ： 机 械 工 程 学 院 专 业： 机 械 工 程 及其自动化 * * * 名： *** 班 级： 机 自 0902 班 指导教师姓名： 傅蔡安 机械制造工艺及夹具 课程设计指导书 一、课程设计任务书 题目：设计 油阀座 零件的机械加工工艺规程 及 钻￠2m m 孔 工序的专用机床夹具。 原始资料：年产量为60000 件。 二、课程设计指导 (一)设计的目的 本课程设计是在学完了机械制造工艺及夹具设计课程，并进行了生产实习的基础上进行的一个教学环节，它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识，进行零件加工工艺规程的设计和机床夹具的设计．其目的在于： (1) 培养学生运用机械制造工艺学及有关课程(工程材料与热处理、机械设计、公差与技术测量等)的知识，结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。 (2) 能根据被加工零件的技术要求，运用夹具设计的基本原理和方法，学会拟订夹具设计方案，完成夹具结构设计，提高结构设计能力。 (3) 培养学生熟悉并运用CAD、CATIA 设计以及查询手册、规范、图表等技术资料的能力。 (4) 进一步培养学生识图、制图、运算和编写技术文件等基本技能。 (二)设计要求与内容 本次设计要求编制一个中等复杂程度零件的机械加工工艺规程，按教师指定的任务设计 其中一道工序的专用夹具，并撰写设计说明书。学生应在教师指导下，按本指导书的规定，认真地、有计划地按时完成设计任务。必须以负责的态度对待自己所作的技术决定，数据和计算结果。注意理论与实践的结合，以期使整个设计在技术上是先进的，在经济上是合理的，在生产上是可行的。 具体内容如下： (1)确定生产类型(一般为中批或大批生产)，对零件进行工艺分析。 (2)选 择 毛 坯 种 类 及 制 造 方 法 ， 绘 制 毛 坯 图 (零 件 － 毛 坯 合 图 )； (3)运 用CATIA 软 件 拟 订 零 件 的 机 械 加 工 工 艺 过 程 ， 选 择 各 工 序 加 工 设 备 及 工 艺 装备 (刀 具 ， 夹 具 ， 量 具 ， 辅 具)， 确 定 各 工 序 切 削 用 量 及 工 序 尺 寸 。 (4)填 写 指 定 工 序 的 工 序 卡 片 ， 并 设 计 该 工 序 的 专 用 夹 具 ， 绘 制 装 配 总 图 和 主 要 零 件图...
