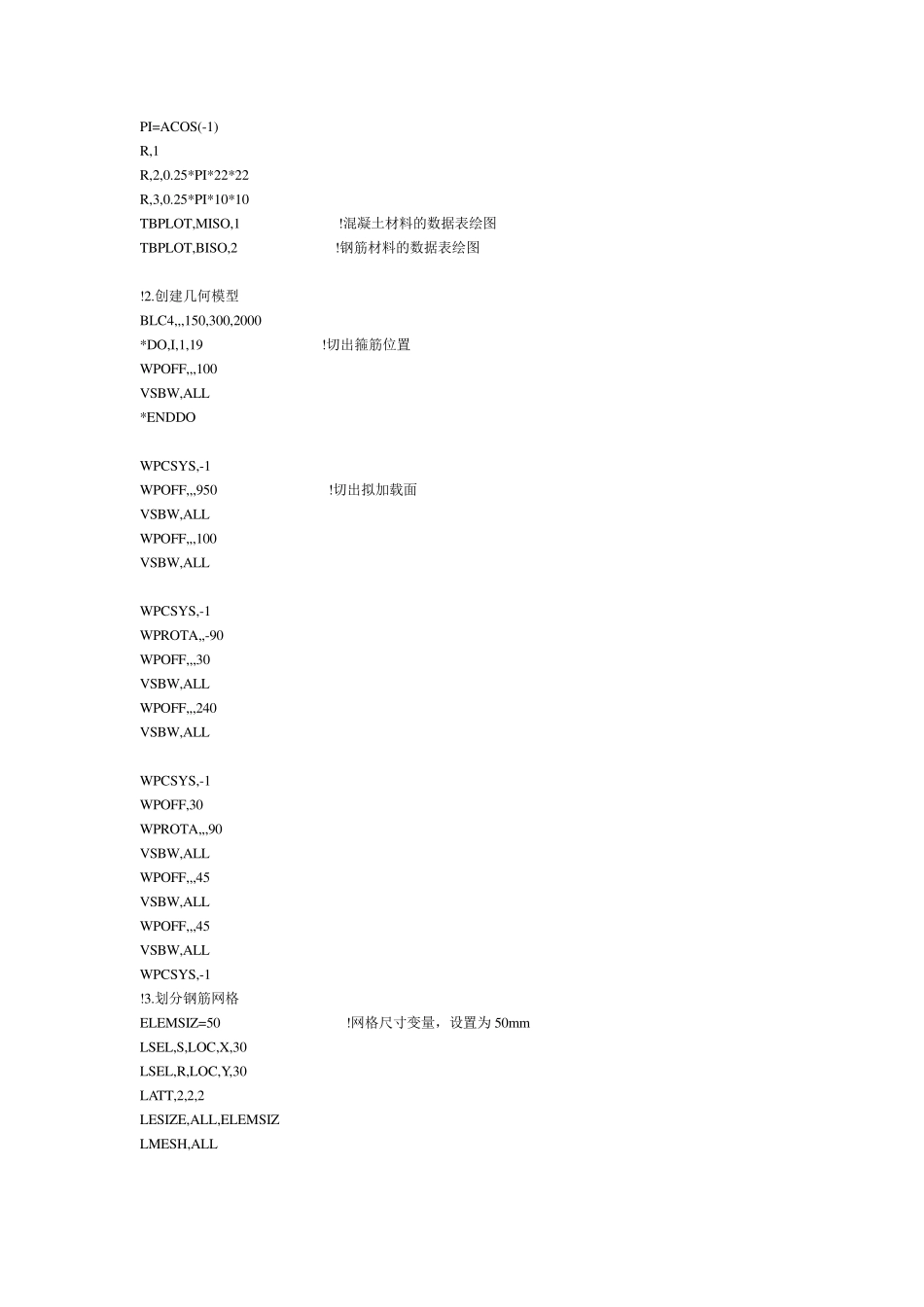

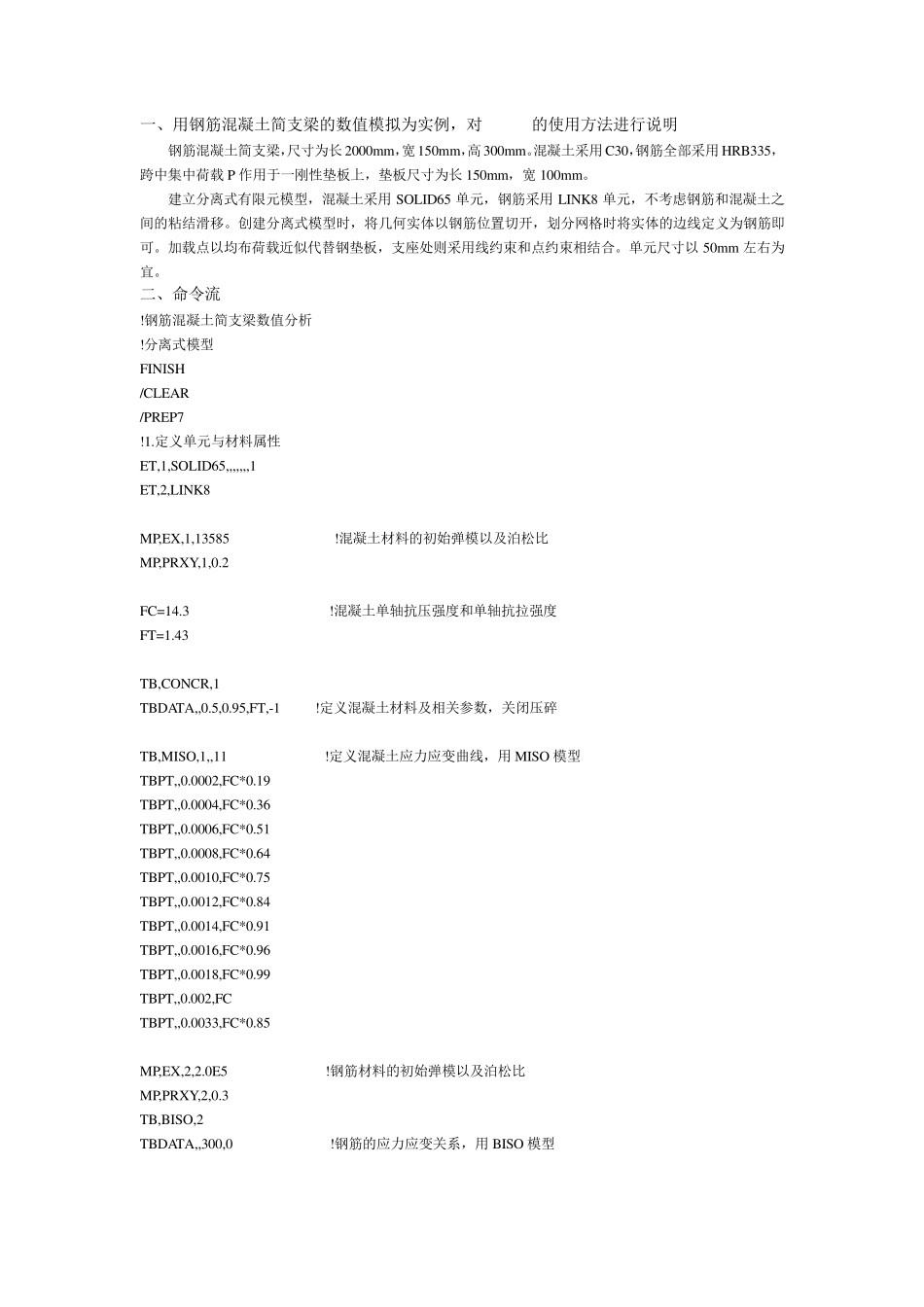

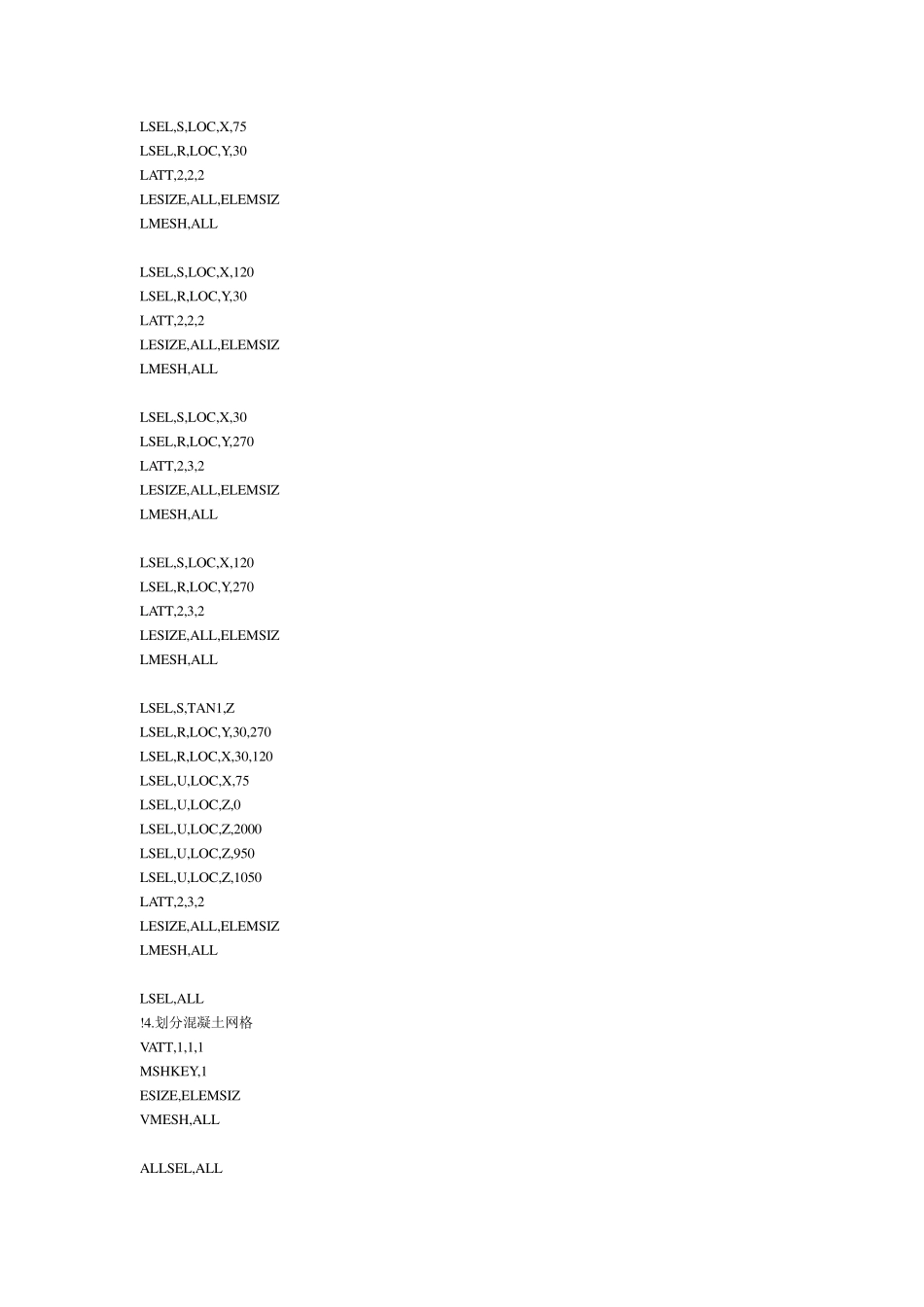

一、用钢筋混凝土简支梁的数值模拟为实例，对 ANSYS的使用方法进行说明 钢筋混凝土简支梁，尺寸为长 2000mm，宽150mm，高 300mm。混凝土采用 C30，钢筋全部采用 HRB335，跨中集中荷载 P 作用于一刚性垫板上，垫板尺寸为长 150mm，宽 100mm。 建立分离式有限元模型，混凝土采用 SOLID65 单元，钢筋采用 LINK8 单元，不考虑钢筋和混凝土之间的粘结滑移。创建分离式模型时，将几何实体以钢筋位置切开，划分网格时将实体的边线定义为钢筋即可。加载点以均布荷载近似代替钢垫板，支座处则采用线约束和点约束相结合。单元尺寸以 50mm 左右为宜。 二、命令流 !钢筋混凝土简支梁数值分析 !分离式模型 FINISH /CLEAR /PREP7 !1.定义单元与材料属性 ET,1,SOLID65,,,,,,,1 ET,2,LINK8 MP,EX,1,13585 !混凝土材料的初始弹模以及泊松比 MP,PRXY,1,0.2 FC=14.3 !混凝土单轴抗压强度和单轴抗拉强度 FT=1.43 TB,CONCR,1 TBDATA,,0.5,0.95,FT,-1 !定义混凝土材料及相关参数，关闭压碎 TB,MISO,1,,11 !定义混凝土应力应变曲线，用 MISO 模型 TBPT,,0.0002,FC*0.19 TBPT,,0.0004,FC*0.36 TBPT,,0.0006,FC*0.51 TBPT,,0.0008,FC*0.64 TBPT,,0.0010,FC*0.75 TBPT,,0.0012,FC*0.84 TBPT,,0.0014,FC*0.91 TBPT,,0.0016,FC*0.96 TBPT,,0.0018,FC*0.99 TBPT,,0.002,FC TBPT,,0.0033,FC*0.85 MP,EX,2,2.0E5 !钢筋材料的初始弹模以及泊松比 MP,PRXY,2,0.3 TB,BISO,2 TBDATA,,300,0 !钢筋的应力应变关系，用 BISO 模型 PI=ACOS(-1) R,1 R,2,0.25*PI*22*22 R,3,0.25*PI*10*10 TBPLOT,MISO,1 !混凝土材料的数据表绘图 TBPLOT,BISO,2 !钢筋材料的数据表绘图 !2.创建几何模型 BLC4,,,150,300,2000 *DO,I,1,19 !切出箍筋位置 WPOFF,,,100 VSBW,ALL *ENDDO WPCSYS,-1 WPOFF,,,950 !切出拟加载面 VSBW,ALL WPOFF,,,100 VSBW,ALL WPCSYS,-1 WPROTA,,-90 WPOFF,,,30 VSBW,ALL WPOFF,,,240 VSBW,ALL WPCSYS,-1 WPOFF,30 WPROTA,,,90 VSBW,ALL WPOFF,,,45 VSBW,ALL WPOFF,,,45 VSBW,ALL WPCSYS,-1 !3.划分钢筋网格 ELEMSIZ=50 !网格尺寸变量，设置为50m m LSEL,S,LOC,X,30 LSEL,R,LOC,Y,30 LATT,2,2,2 LESIZE,ALL,ELEMSIZ LMESH,ALL LSEL,S,LOC,X,75 LSEL,R,LOC,Y,30 LATT,2,2,2 LESIZE,ALL,ELEMSIZ LMESH,ALL LSEL,S,LOC,X,120 LSEL,R,LOC,Y,30 LATT,2,2,2 LESIZE,ALL,...
