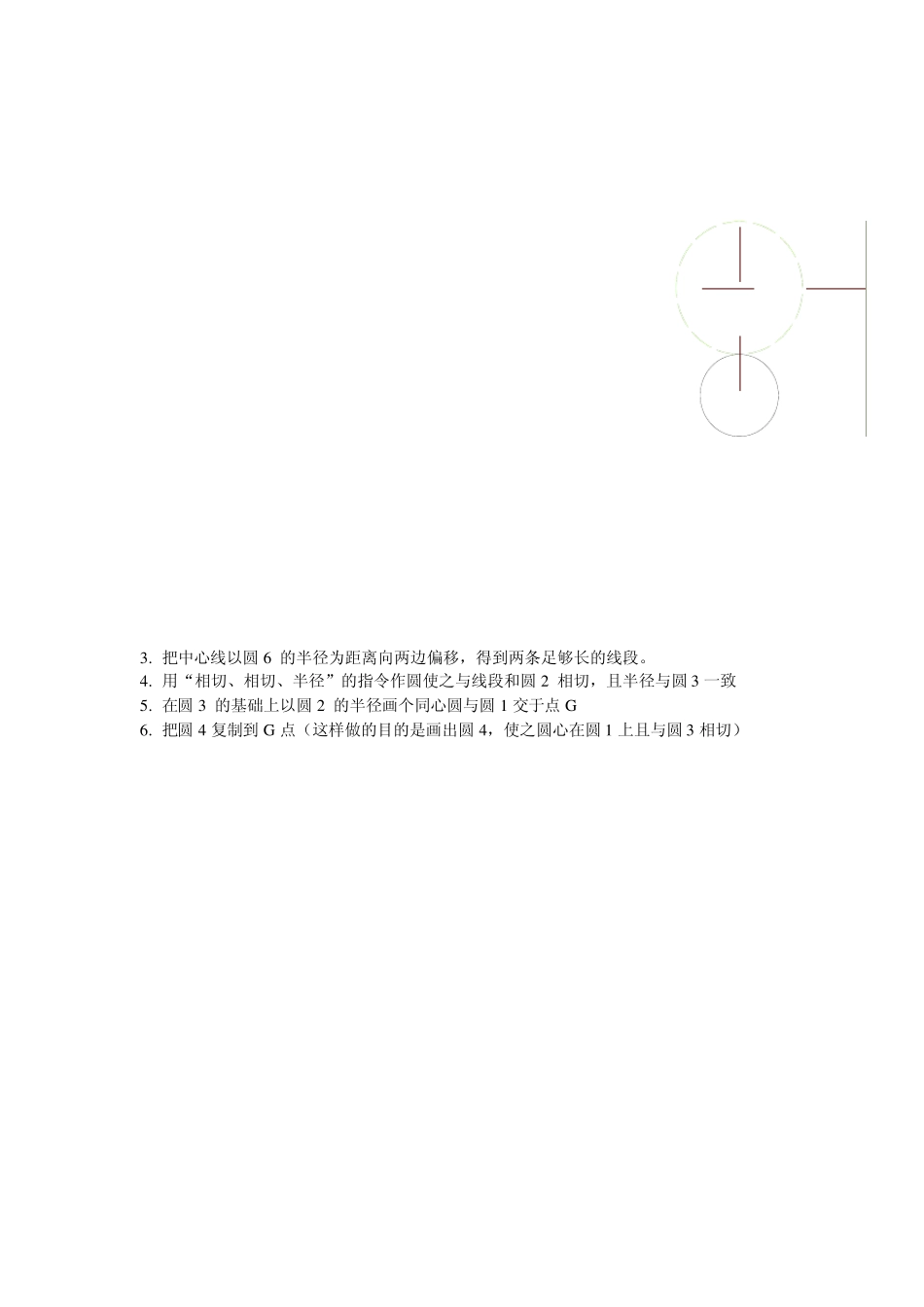

大家好，最近我们在做一个 CAD 的实训，课余时间我做了些对苹果 lo go 的研究。 下面我会根据自己的理解和大家分享一些心得，不喜勿喷。 （我们需要的都是些基本操作，CAD 最普通的版本都可以完成） 首先声明，这些作图没有尺寸，依靠的仅仅是一次一次的黄金分割数值。第二步中的圆1（也就是后图中的蓝色虚线圆）就是 lo go 的大致样式。 第一步： 为求更相似的图像我们需要精确的黄金分割比例（比 0.618 更精确的数字），会的同学可以跳过这一大步。 1. 分别以直角边 AB= 1，AC= 2 （1 代表 1 个单位，在图中可以自行定义）画一个三角形，连接 BC。 2. 以 B 为圆心 BA 为半径画圆交BC 于点D，以 C 为圆心 CD 为半径画圆交AC于点E 3. 则E 既为 AC 的黄金分割点，以此为基础比例进行下一步 第二步： 1. 用你的黄金比例画出一个黄金矩形（矩形大小亦是自定义），然后持续“分割”如图所示，编号以备用 12345762 . 画两条基线定位，复制圆1 到中心位置；复制圆2 与之对称相切 3. 把中心线以圆6 的半径为距离向两边偏移，得到两条足够长的线段。 4. 用“相切、相切、半径”的指令作圆使之与线段和圆2 相切，且半径与圆3 一致 5. 在圆3 的基础上以圆2 的半径画个同心圆与圆1 交于点 G 6. 把圆4 复制到G 点（这样做的目的是画出圆4，使之圆心在圆1 上且与圆3 相切） 3412好的，接下来我会去掉那些不需要的辅助线和线段。 341 第三步： 1 . 中心线之上复制一个新圆1 ，让它和圆1 正交的距离为圆6 的半径 1圆62 . 同样“相切、相切、半径”指令作圆——与圆4 和新圆1 相切且半径等同圆2 34123 . “相切、相切、相切”作圆与圆 2 、3 、4 相切，修剪、镜像得到苹果的轮廓 34123弱弱的提示一句：亲，你们保留右边圆3 了吗？ 第四步： 1 . 作圆3 的同心圆，半径等同圆2 2 . 以苹果右半边的最高点为圆心作圆，半径等同圆2 3 . 指令“相切、相切、半径”作圆相切于上述两圆，半径等同圆2 4 . 修剪，得到被咬的苹果轮廓 3 以上四步都算比较精确的作图，笔者认为最难画的是上边的叶子。 第五步： 好吧，这也是笔者最纠结最无奈的一步，反复折腾试验拆分了很多次我也没完全搞清楚尺寸和比例„„ 我的做法是： 1. 把剩下的最后那个辅助圆向左下偏移，距离„„呃„„自我把握„„ 2. 辅助圆在偏移的时候，其与双高峰之间线段的交点也会对应的产...
