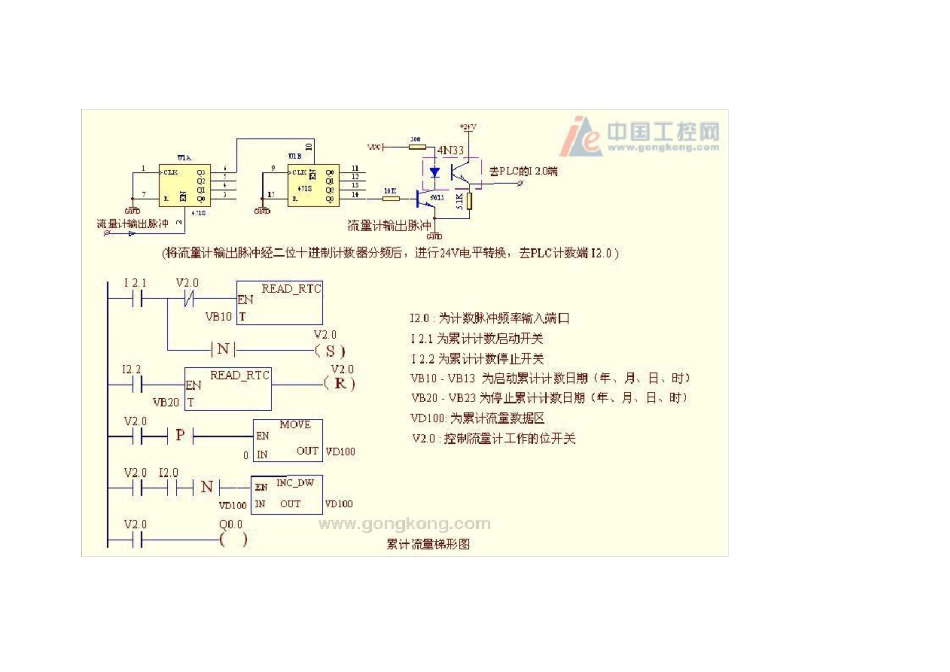

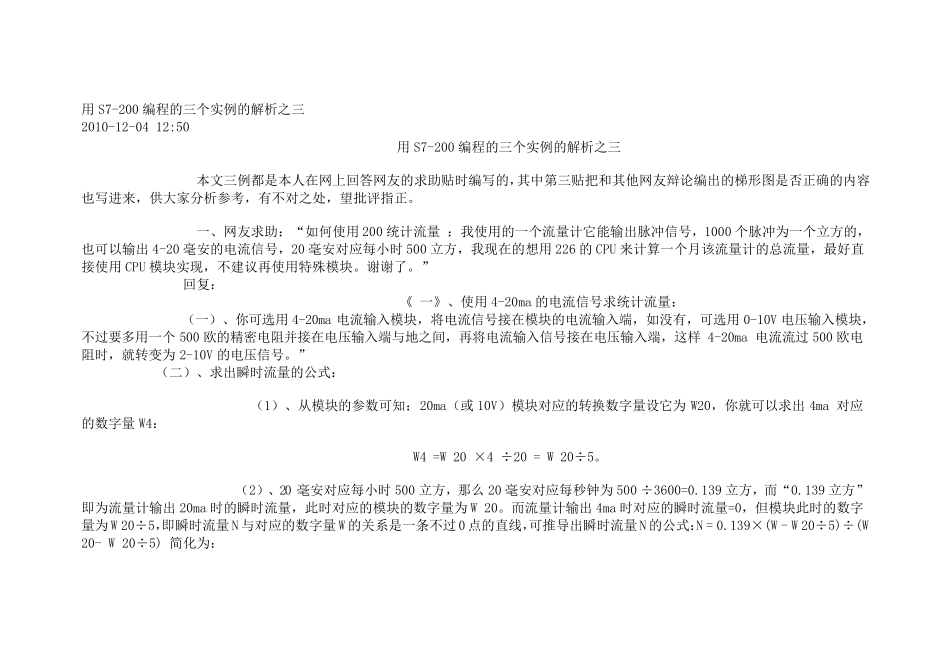

用 S7-200 编 程 的 三 个 实 例 的 解 析 之 三 2010-12-04 12:50 用 S7-200 编 程 的 三 个 实 例 的 解 析 之 三 本 文 三 例 都 是 本 人 在 网 上 回 答 网 友 的 求 助 贴 时 编 写 的 ，其 中 第 三 贴 把 和 其 他 网 友 辩 论 编 出 的 梯 形 图 是 否 正 确 的 内 容也 写 进 来 ， 供 大 家 分 析 参 考 ， 有 不 对 之 处 ， 望 批 评 指 正 。 一 、 网 友 求 助 ： “ 如 何 使 用 200 统 计 流 量 ： 我 使 用 的 一 个 流 量 计 它 能 输 出 脉 冲 信 号 ， 1000 个 脉 冲 为 一 个 立 方 的 ，也 可 以 输 出 4-20 毫 安 的 电 流 信 号 ， 20 毫 安 对 应 每 小 时 500 立 方 ， 我 现 在 的 想 用 226 的 CPU 来 计 算 一 个 月 该 流 量 计 的 总 流 量 ， 最 好 直接 使 用 CPU 模 块 实 现 ， 不 建 议 再 使 用 特 殊 模 块 。 谢 谢 了 。 ” 回 复 ： 《 一 》 、 使 用 4-20ma 的 电 流 信 号 求 统 计 流 量 ： （ 一 ） 、 你 可 选 用 4-20ma 电 流 输 入 模 块 ， 将 电 流 信 号 接 在 模 块 的 电 流 输 入 端 ， 如 没 有 ， 可 选 用 0-10V 电 压 输 入 模 块 ，不 过 要 多 用 一 个 500 欧的 精密电 阻并接 在 电 压 输 入 端 与地之 间， 再 将 电 流 输 入 信 号 接 在 电 压 输 入 端 ， 这样4-20ma 电 流 流 过 500 欧电阻时 ， 就转变为 2-10V 的 电 压 信 号 。 ” （ 二） 、 求 出 瞬时 流 量 的 公式： （ 1） 、 从模 块 的 参 数可 知： 20ma（ 或10V） 模 块 对 应 的 转换数字量 设它 为W20， 你 就可 以 求 出 4ma 对 应的 数字量 W4： W4 =W 20 ×4 ÷20 = W 20÷5。 （ 2） 、 20 毫 安 对 应 每 小 时 500 立 方 ， 那么20 毫 安 对 应 每 秒钟为 500 ÷3600=0.139 立 方 ， 而“ 0.139 立 方 ”即为 流 量 计 输 出 20ma 时 的 瞬时 流 量 ， 此 时 对 应 的 模 块 的 数字量 为 W 20。 而流 量 计 输 出...
