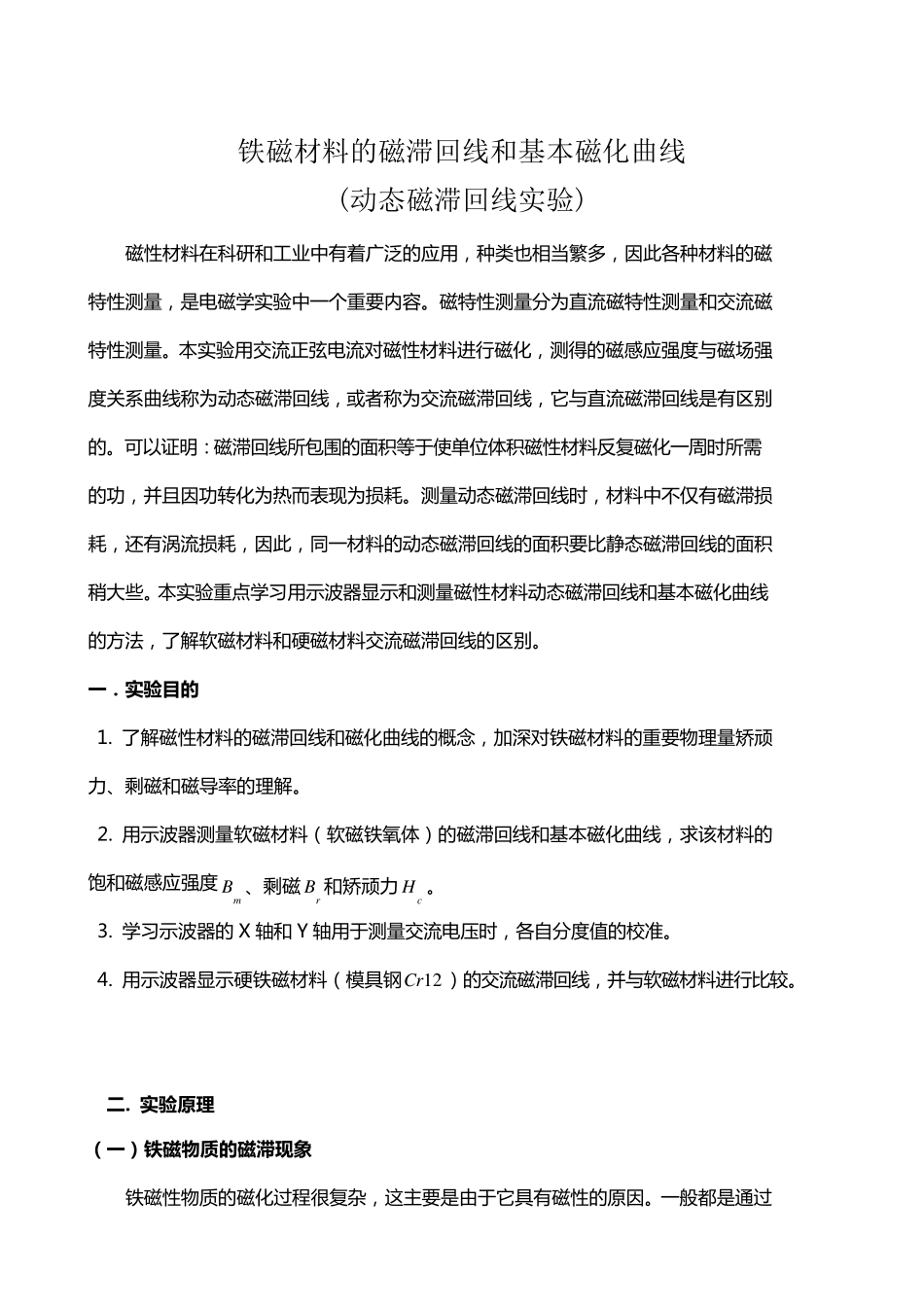

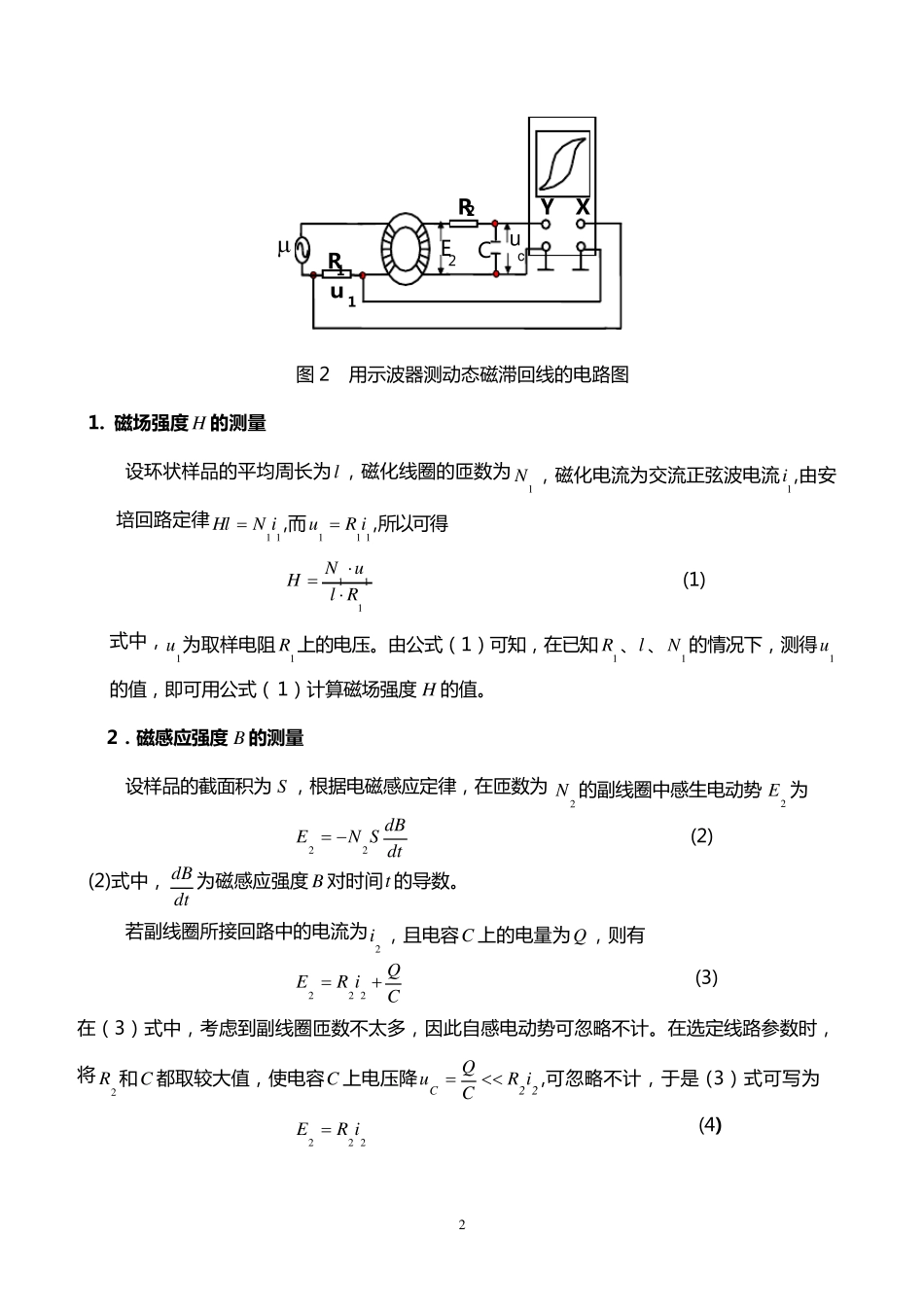

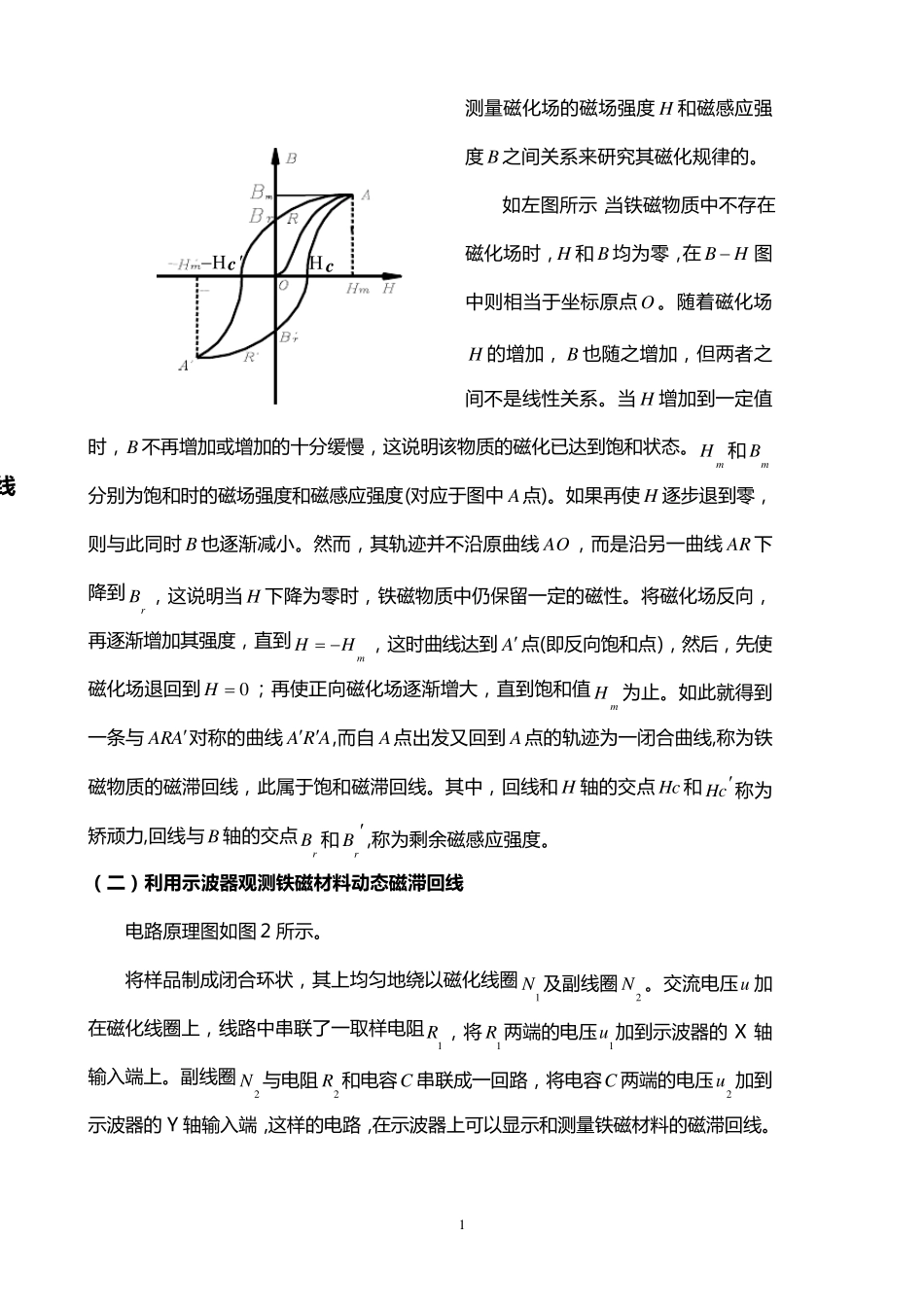

铁磁材料的磁滞回线和基本磁化曲线 (动态磁滞回线实验) 磁 性 材 料 在 科 研 和 工 业 中 有 着 广 泛 的 应 用 ， 种 类 也 相 当 繁 多 ， 因 此 各 种 材 料 的 磁特 性 测 量 ， 是 电 磁 学 实 验 中 一 个 重 要 内 容 。 磁 特 性 测 量 分 为 直 流 磁 特 性 测 量 和 交 流 磁特 性 测 量 。 本 实 验 用 交 流 正 弦 电 流 对 磁 性 材 料 进 行 磁 化 ， 测 得 的 磁 感 应 强 度 与 磁 场 强度 关 系 曲 线 称 为 动 态 磁 滞 回 线 ， 或 者 称 为 交 流 磁 滞 回 线 ， 它 与 直 流 磁 滞 回 线 是 有 区 别的 。 可 以 证 明 ： 磁 滞 回 线 所 包 围 的 面 积 等 于 使 单 位 体 积 磁 性 材 料 反 复 磁 化 一 周 时 所 需的 功 ， 并 且 因 功 转 化 为 热 而 表 现 为 损 耗 。 测 量 动 态 磁 滞 回 线 时 ， 材 料 中 不 仅 有 磁 滞 损耗 ， 还 有 涡 流 损 耗 ， 因 此 ， 同 一 材 料 的 动 态 磁 滞 回 线 的 面 积 要 比 静 态 磁 滞 回 线 的 面 积稍 大 些 。 本 实 验 重 点 学 习 用 示 波 器 显 示 和 测 量 磁 性 材 料 动 态 磁 滞 回 线 和 基 本 磁 化 曲 线的 方 法 ， 了 解 软 磁 材 料 和 硬 磁 材 料 交 流 磁 滞 回 线 的 区 别 。 一．实验目的 1. 了 解 磁 性 材 料 的 磁 滞 回 线 和 磁 化 曲 线 的 概 念 ， 加 深 对 铁 磁 材 料 的 重 要 物 理 量 矫 顽力 、剩 磁 和 磁 导 率 的 理 解 。 2. 用 示 波 器 测 量 软 磁 材 料 （ 软 磁 铁 氧 体 ） 的 磁 滞 回 线 和 基 本 磁 化 曲 线 ， 求 该 材 料 的饱 和 磁 感 应 强 度mB 、剩 磁rB 和 矫 顽 力cH 。 3. 学 习 示 波 器 的 X 轴 和 Y 轴 用 于 测 量 交 流 电 压 时 ， 各 自 分 度 值 的 校 准 。 4. 用 示 波 器 显 示 硬 铁 磁 材 料 （ 模 具 钢12Cr） 的 交 流 磁 滞 回 线 ， 并 与 软 磁 材 料 进 行 比 较 。 二. 实...
