由浅入深宏程序入门基础示例

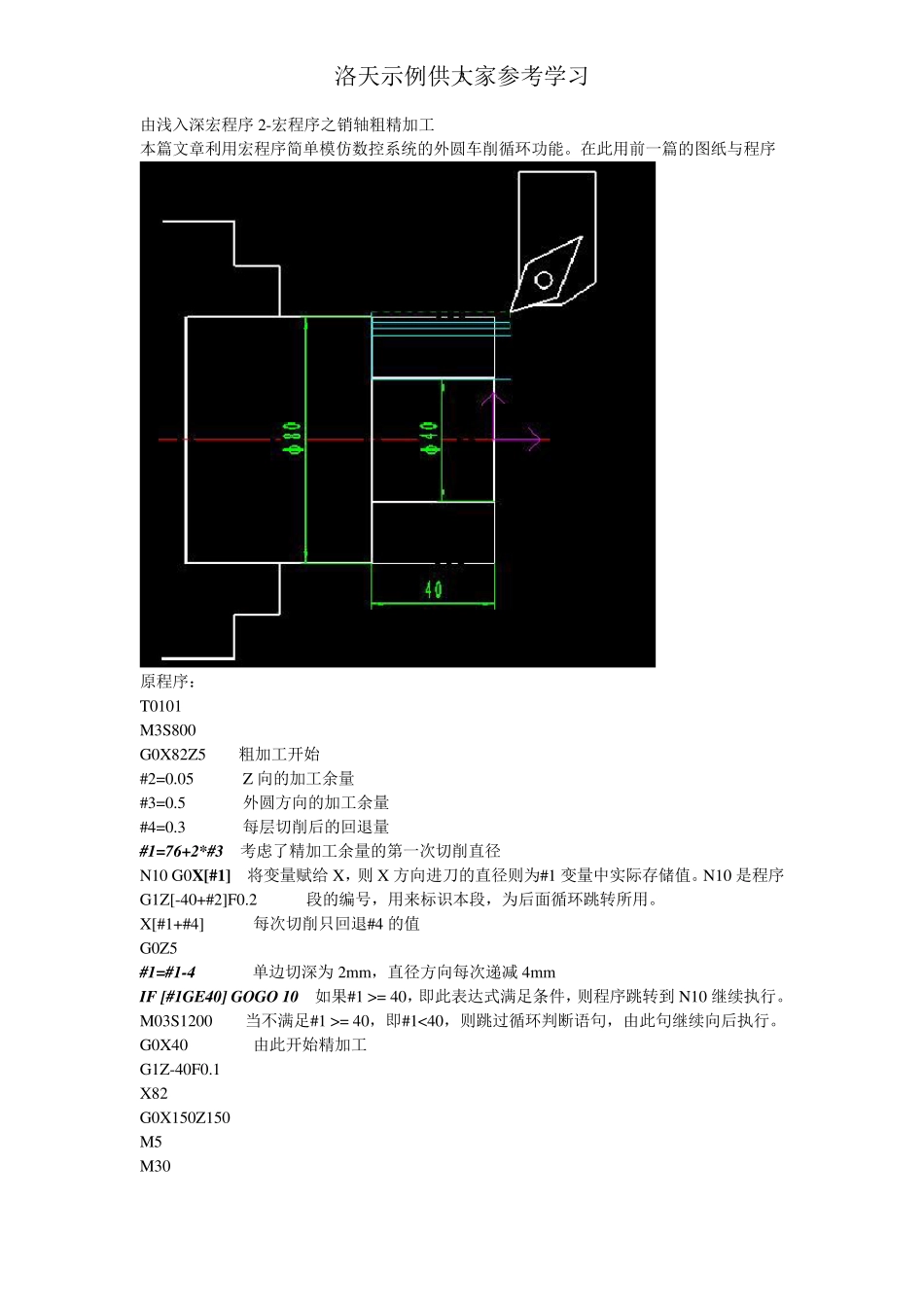

由浅入深宏程序入门基础示例_第1页
1/15

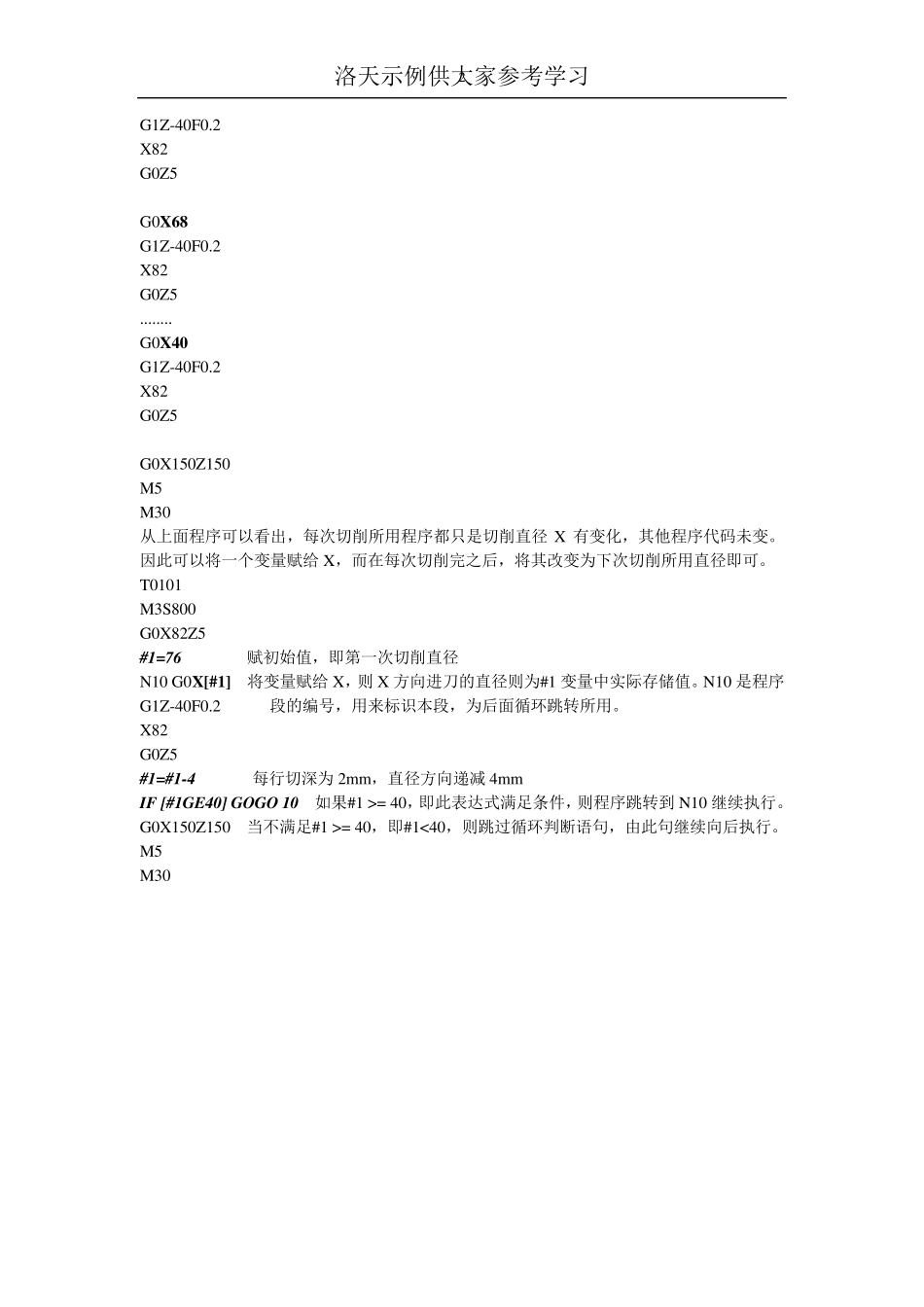

由浅入深宏程序入门基础示例_第2页
2/15

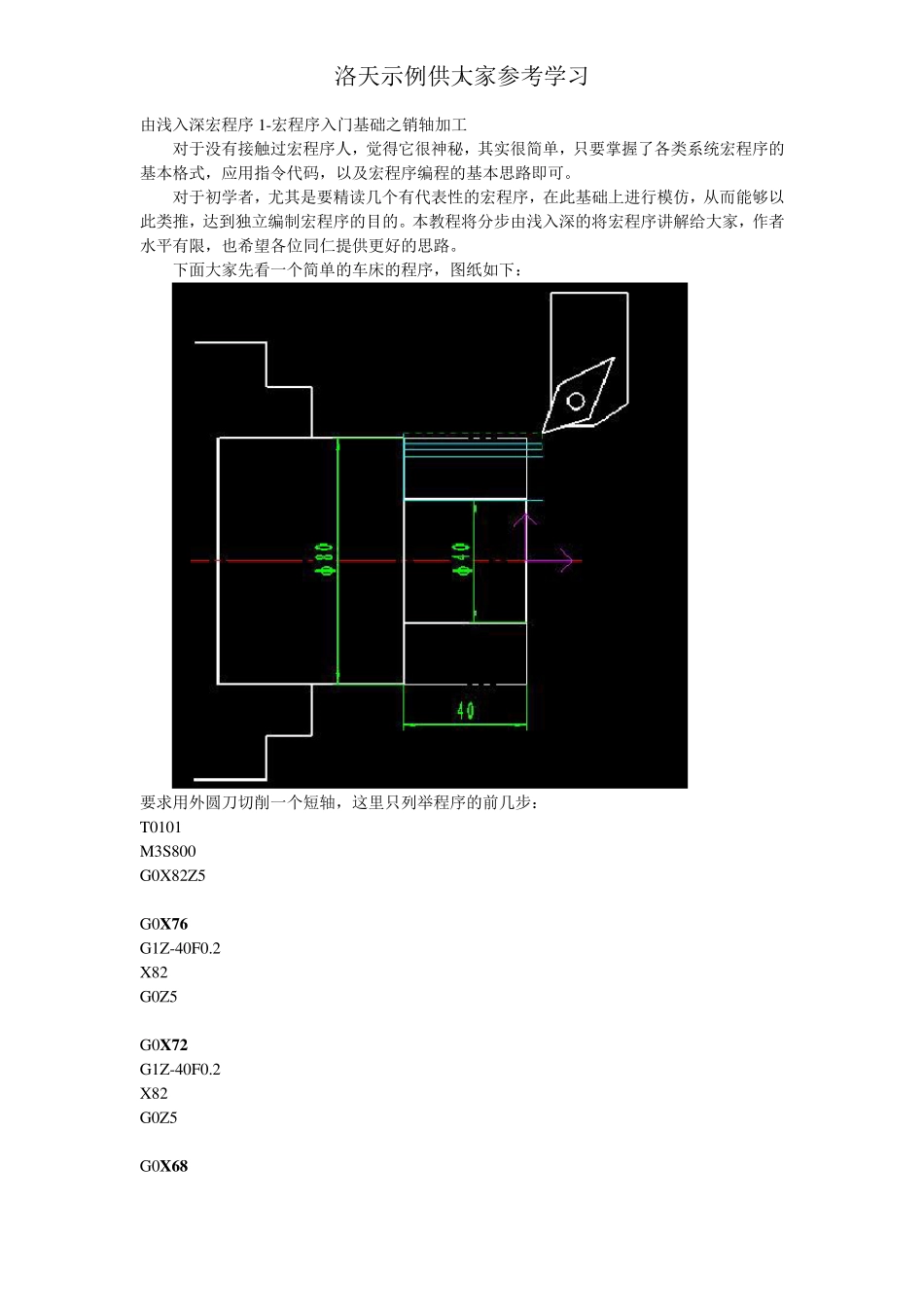

由浅入深宏程序入门基础示例_第3页
3/15
洛天示例供大家参考学习 1 由浅入深宏程序1-宏程序入门基础之销轴加工 对于没有接触过宏程序人,觉得它很神秘,其实很简单,只要掌握了各类系统宏程序的基本格式,应用指令代码,以及宏程序编程的基本思路即可。 对于初学者,尤其是要精读几个有代表性的宏程序,在此基础上进行模仿,从而能够以此类推,达到独立编制宏程序的目的。本教程将分步由浅入深的将宏程序讲解给大家,作者水平有限,也希望各位同仁提供更好的思路。 下面大家先看一个简单的车床的程序,图纸如下: 要求用外圆刀切削一个短轴,这里只列举程序的前几步: T0101 M3S800 G0X82Z5 G0X 76 G1Z-40F0.2 X82 G0Z5 G0X 72 G1Z-40F0.2 X82 G0Z5 G0X 68 洛天示例供大家参考学习 2 G1Z-40F0.2 X82 G0Z5 G0X68 G1Z-40F0.2 X82 G0Z5 ........ G0X40 G1Z-40F0.2 X82 G0Z5 G0X150Z150 M5 M30 从上面程序可以看出,每次切削所用程序都只是切削直径X 有变化,其他程序代码未变。因此可以将一个变量赋给 X,而在每次切削完之后,将其改变为下次切削所用直径即可。 T0101 M3S800 G0X82Z5 #1=76 赋初始值,即第一次切削直径 N10 G0X[#1] 将变量赋给 X,则 X 方向进刀的直径则为#1 变量中实际存储值。N10 是程序 G1Z-40F0.2 段的编号,用来标识本段,为后面循环跳转所用。 X82 G0Z5 #1=#1-4 每行切深为 2m m ,直径方向递减 4m m IF [#1GE40] GOGO 10 如果#1 >= 40,即此表达式满足条件,则程序跳转到 N10 继续执行。 G0X150Z150 当不满足#1 >= 40,即#1<40,则跳过循环判断语句,由此句继续向后执行。 M5 M30 洛天示例供大家参考学习 3 由浅入深宏程序2-宏程序之销轴粗精加工 本篇文章利用宏程序简单模仿数控系统的外圆车削循环功能。在此用前一篇的图纸与程序 原程序: T0101 M3S800 G0X82Z5 粗加工开始 #2=0.05 Z 向的加工余量 #3=0.5 外圆方向的加工余量 #4=0.3 每层切削后的回退量 #1=76+2*#3 考虑了精加工余量的第一次切削直径 N10 G0X[#1] 将变量赋给 X,则 X 方向进刀的直径则为#1 变量中实际存储值。N10 是程序 G1Z[-40+#2]F0.2 段的编号,用来标识本段,为后面循环跳转所用。 X[#1+#4] 每次切削只回退#4 的值 G0Z5 #1=#1-4 单边切深为 2m m ,直径方向每次递减 4m m IF [#1GE40] GOGO 10 如果#1 >= 40,即此表达式满足条件,则程序跳转到 N10 继续执...
