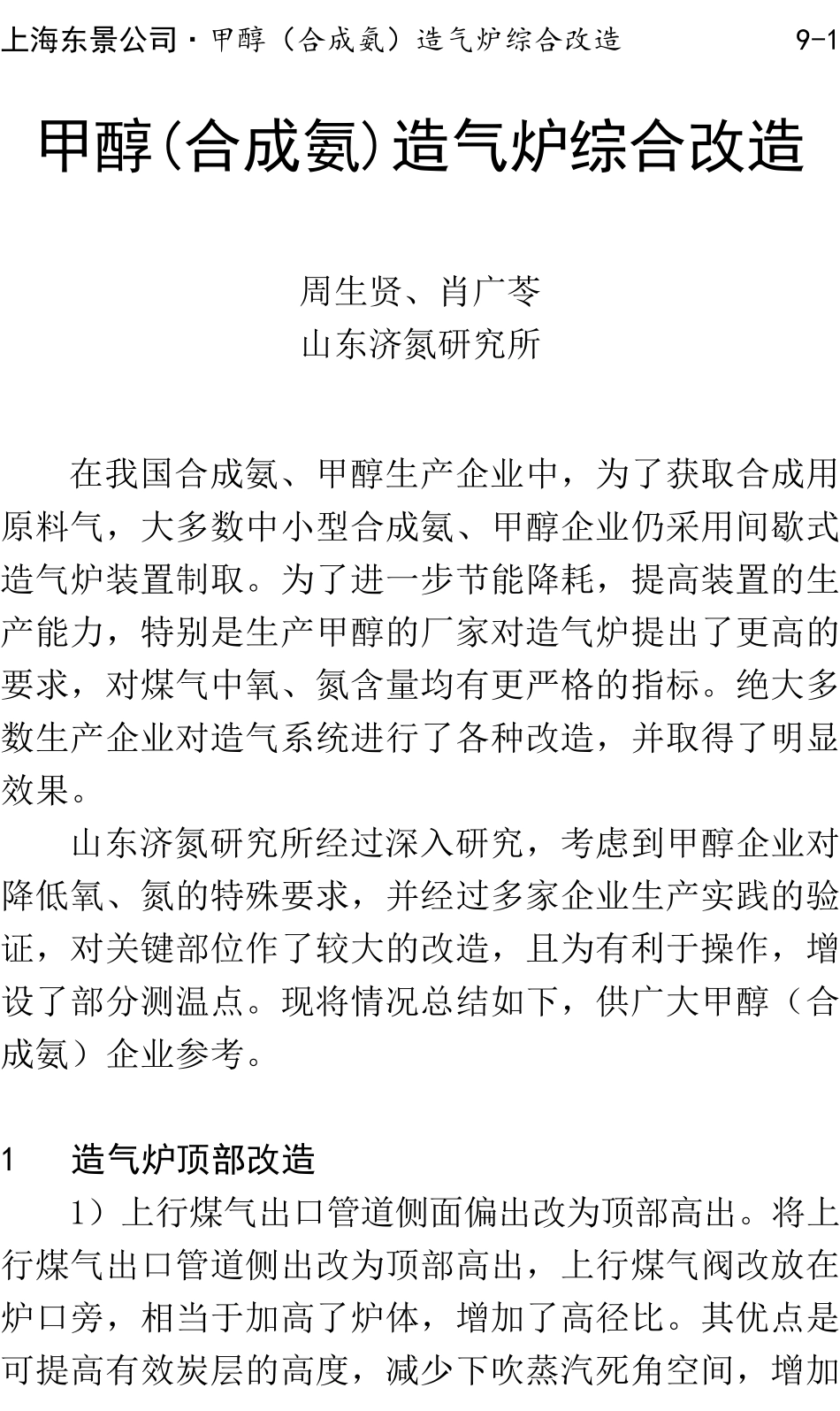

上海东景公司·甲醇（合成氨）造气炉综合改造 9-1 甲醇(合成氨)造气炉综合改造 周生贤、肖广苓 山东济氮研究所 在我国合成氨、甲醇生产企业中，为了获取合成用原料气，大多数中小型合成氨、甲醇企业仍采用间歇式造气炉装置制取。为了进一步节能降耗，提高装置的生产能力，特别是生产甲醇的厂家对造气炉提出了更高的要求，对煤气中氧、氮含量均有更严格的指标。绝大多数生产企业对造气系统进行了各种改造，并取得了明显效果。 山东济氮研究所经过深入研究，考虑到甲醇企业对降低氧、氮的特殊要求，并经过多家企业生产实践的验证，对关键部位作了较大的改造，且为有利于操作，增设了部分测温点。现将情况总结如下，供广大甲醇（合成氨）企业参考。 1 造气炉顶部改造 1）上行煤气出口管道侧面偏出改为顶部高出。将上行煤气出口管道侧出改为顶部高出，上行煤气阀改放在炉口旁，相当于加高了炉体，增加了高径比。其优点是可提高有效炭层的高度，减少 下吹 蒸 汽 死 角 空 间，增加上海东景公司·甲醇（合成氨）造气炉综合改造 9-2 制 气 时 间 ， 节 约 蒸 汽 ， 减 少 吹 风 和 上 吹 高 温 气 体 的 带 出热 ， 将 上 行 煤 气 温 度 由 300℃ 左 右 可 降 至150℃ 左 右 ， 预热 低 温 原 料 ， 缓 解 煤 炭 粉 化 ， 减 少 带 出 物 。 2） 将 炉 顶 盖 下 弯 型 内 衬 改 为 平 顶 。 采 用 此 项 改 造 ，可 提 高 炉 内 周 边 的 有 效 高 度 ， 约 600mm。 吹 风 和 上 吹 带 出的 小 颗 粒 煤 碰 撞 到 顶 部 的 平 面 上 ， 所 受 反 作 用 力 便 于 小颗 粒 煤 下 落 、 沉 降 、 分 离 ， 有 利 于 减 少 带 出 物 ， 相 应 的降 低 了 煤 耗 。 3） 增 设 炉 内 除 尘 。 在 炉 顶 上 行 煤 气 出 口 处 ， 增 设 角钢 式 碰 撞 分 离 除 尘 器 。 该 装 置 可 将 吹 风 、 上 吹 带 出 的 煤颗 粒 分 离 后 ， 靠 重 力 返 回 炭 层 。 这 个 除 尘 器 也 是 下 吹 蒸汽 预 热 器 ， 回 收 吹 风 和 上 吹 高 温 气 的 带 出 热 ， 加 热 下 吹蒸 汽 。 它 同 时 还 是 吹 风 、 上 吹 的 均 匀 集 气 器 ， 可 引 导 气体 沿 着...
