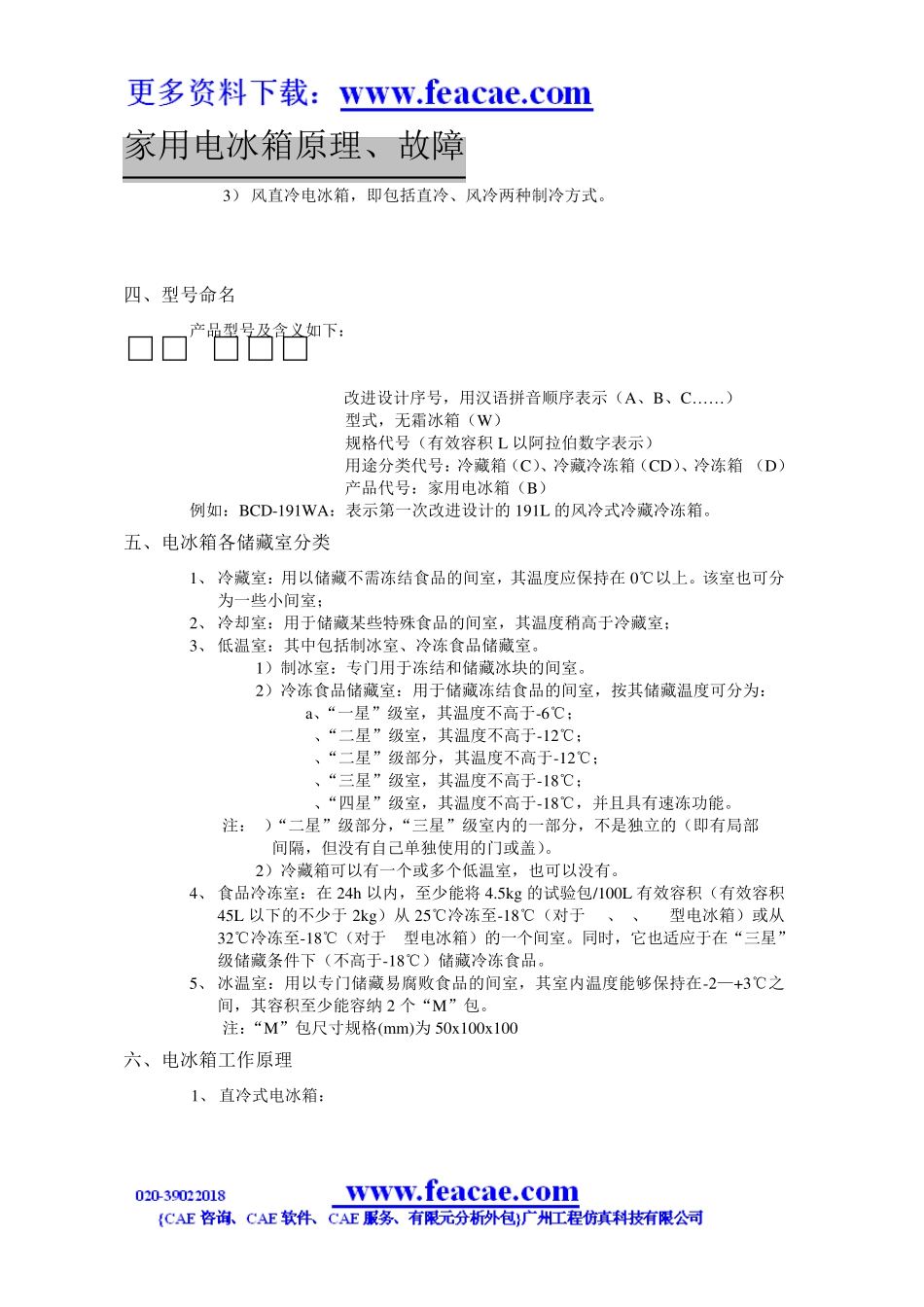

家用电冰箱原理、故障 《部分:电冰箱制冷原理及常见故障维修》 编制:夏军 第一部分 家用电冰箱基础知识 一、含义 家用电冰箱:即一个供家用的具有适当容积和装置的绝热箱体,用消耗电能的手段来制冷,并具有一个或多个间室,它包括冷藏箱、冷藏冷冻箱、冷冻箱。 二、构造 家用电冰箱是由箱体、制冷系统、电气控制系统及附件四大部分组成。 箱体包括门体和箱体,两者紧密的结合在一起,组成一个相对密闭的储物空 间,保持箱内冷量尽可能少的散发到箱外。 制冷系统由压缩机、冷凝器、蒸发器、毛细管、干燥过滤器以及制冷剂组成。 制冷系统的作用就是保持稳定不断的从冰箱箱体内吸收热量,排放到大气 中去,以使家用电冰箱内长期处于低温状态。 电气控制系统由温控器、定时器、启动继电器、过载保护器、电加热器、照明灯以及其它电气部件构成。通过这些零部件控制压缩机的开停,从而使冰箱制冷系统间歇性的制冷,并使电冰箱内温度控制在用户所需要的低温范围内。 附件包括搁物架、果蔬盒、瓶座、瓶栏杆、制冰盒、储冰盒、刮霜铲、接水 盘、蒸发皿、铰链、底脚等附属零部件。 三、分类 1、 电冰箱按外形(即其所含箱门的多少)可分为单门电冰箱及双门、三门、四门等多门电冰箱,多门电冰箱中又增设有对开门式、抽屉式等结构。 2、 电冰箱按用途可分为: 1) 冷藏箱(以汉语拼音字母C 表示) 2) 冷藏冷冻箱(以汉语拼音字母CD 表示) 3) 冷冻箱(以汉语拼音字母D 表示) 3、 电冰箱按使用时的气候环境可分为: 1) 亚温带型(以 SN 表示),气候环境温度为:10---32℃; 2) 温带型(以 N 表示),气候环境温度为:16---32℃; 3) 亚热带型(以 ST 表示),气候环境温度为:18---38℃; 4) 热带型(以 T 表示),气候环境温度为:18---43℃; 4、 电冰箱按冷却方式可分为: 1) 直冷式(即冷气自然对流式)电冰箱 ; 2) 间冷式(即冷气强制对流式)电冰箱,又称为风冷电冰箱、无霜电冰箱; 家用电冰箱原理、故障 3) 风直冷电冰箱,即包括直冷、风冷两种制冷方式。 四、型号命名 产品型号及含义如下: □□-□□□ 改进设计序号,用汉语拼音顺序表示(A、B、C……) 型式,无霜冰箱(W) 规格代号(有效容积 L 以阿拉伯数字表示) 用途分类代号:冷藏箱(C)、冷藏冷冻箱(CD)、冷冻箱 (D) 产品代号:家用电冰箱(B) 例如:BCD-191WA:表示第一次改进设计的 191L ...
