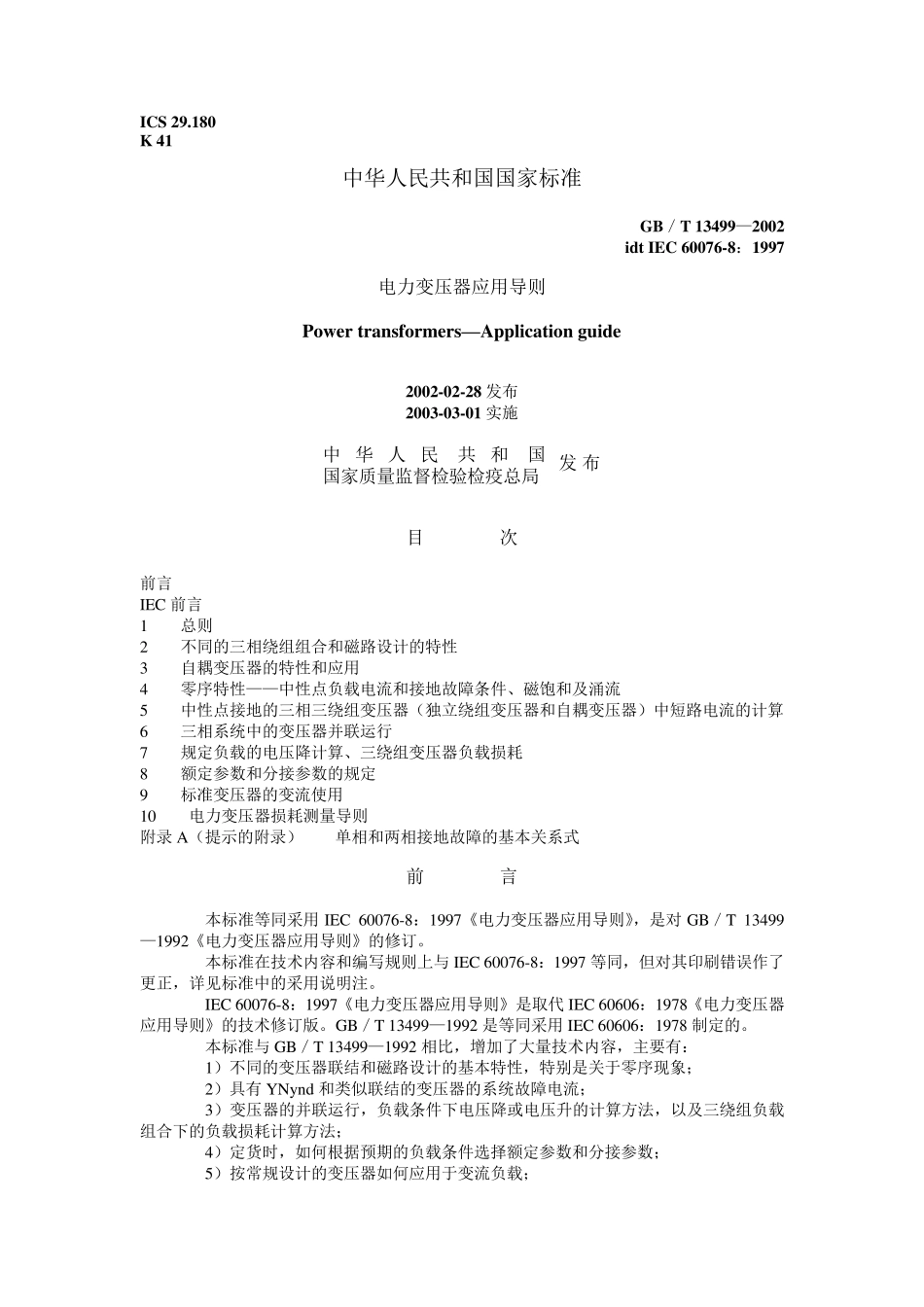

ICS 29.180 K 41 中华人民共和国国家标准 GB／T 13499—2002 idt IEC 60076-8：1997 电力变压器应用导则 Pow er transformers—Application guide 2002-02-28 发布 2003-03-01 实施 国家质量监督检验检疫总局中华人民共和国发 布 目 次 前言 IEC 前言 1 总则 2 不同的三相绕组组合和磁路设计的特性 3 自耦变压器的特性和应用 4 零序特性——中性点负载电流和接地故障条件、磁饱和及涌流 5 中性点接地的三相三绕组变压器（独立绕组变压器和自耦变压器）中短路电流的计算 6 三相系统中的变压器并联运行 7 规定负载的电压降计算、三绕组变压器负载损耗 8 额定参数和分接参数的规定 9 标准变压器的变流使用 10 电力变压器损耗测量导则 附录 A（提示的附录） 单相和两相接地故障的基本关系式 前 言 本标准等同采用 IEC 60076-8：1997《电力变压器应用导则》，是对 GB／T 13499—1992《电力变压器应用导则》的修订。 本标准在技术内容和编写规则上与 IEC 60076-8：1997 等同，但对其印刷错误作了更正，详见标准中的采用说明注。 IEC 60076-8：1997《电力变压器应用导则》是取代 IEC 60606：1978《电力变压器应用导则》的技术修订版。GB／T 13499—1992 是等同采用 IEC 60606：1978 制定的。 本标准与 GB／T 13499—1992 相比，增加了大量技术内容，主要有： 1）不同的变压器联结和磁路设计的基本特性，特别是关于零序现象； 2）具有 YNynd和类似联结的变压器的系统故障电流； 3）变压器的并联运行，负载条件下电压降或电压升的计算方法，以及三绕组负载组合下的负载损耗计算方法； 4）定货时，如何根据预期的负载条件选择额定参数和分接参数； 5）按常规设计的变压器如何应用于变流负载； 6）有关损耗测量的测量技术和准确度。 本标准自实施之日起代替GB／T 13499—1992。 本标准的附录 A 是提示的附录。 本标准由中国电器工业协会提出。 本标准由全国变压器标准化技术委员会归口。 本标准主要起草单位：沈阳变压器研究所、国家电力公司、武汉高压研究所、中国电力科学研究院。 本标准参加起草单位：辽宁电力科学研究院、沈阳变压器有限责任公司、华东电力试验研究院。 本标准主要起草人：韩庆恒、付锡年、李光范。 本标准参加起草人：王世阁、徐子宏、马仁明。 本标准1992 年首次发布，2002 年第一次修订。 本标准委托沈阳变压器研究所负责解释。 IEC...
