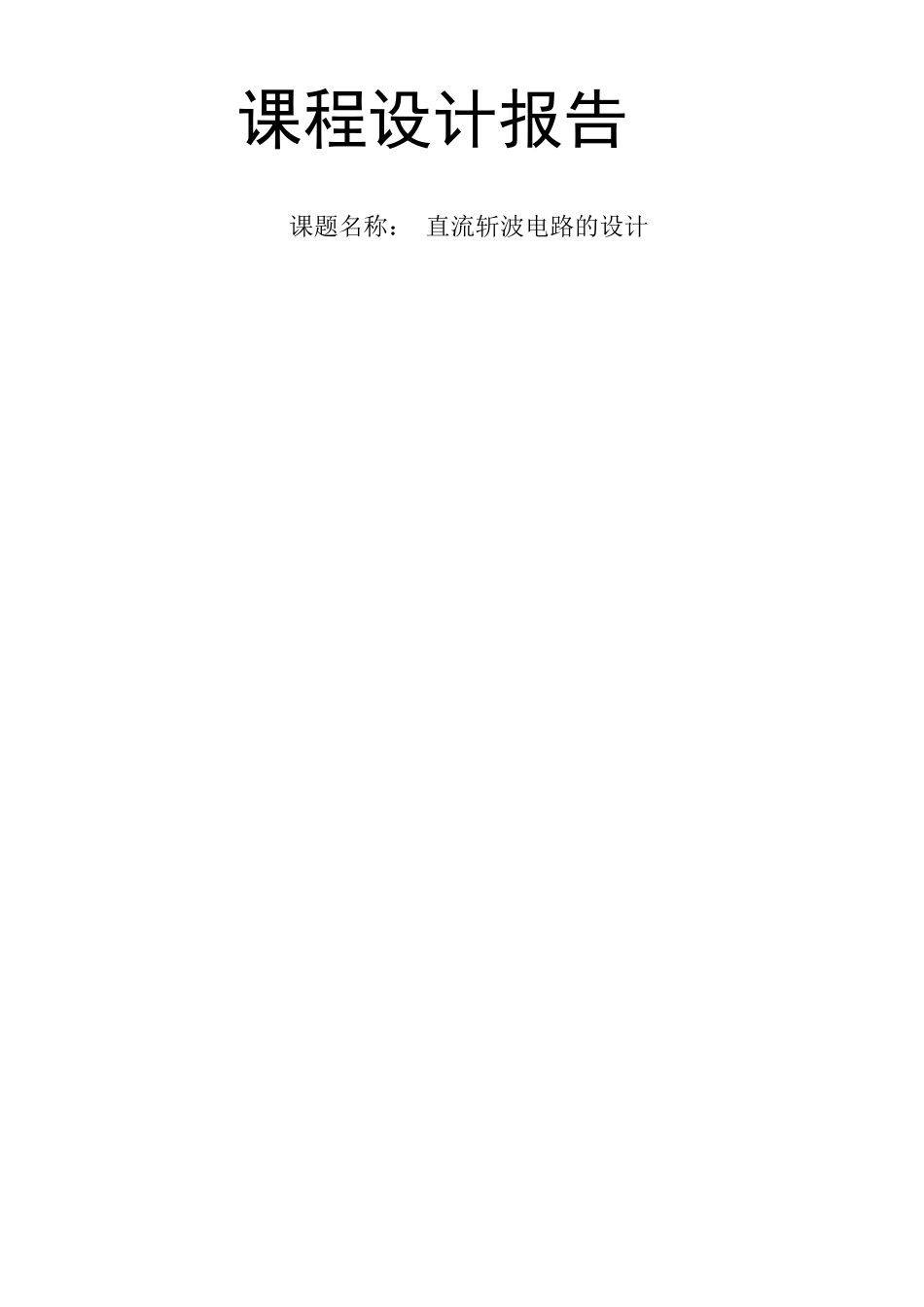

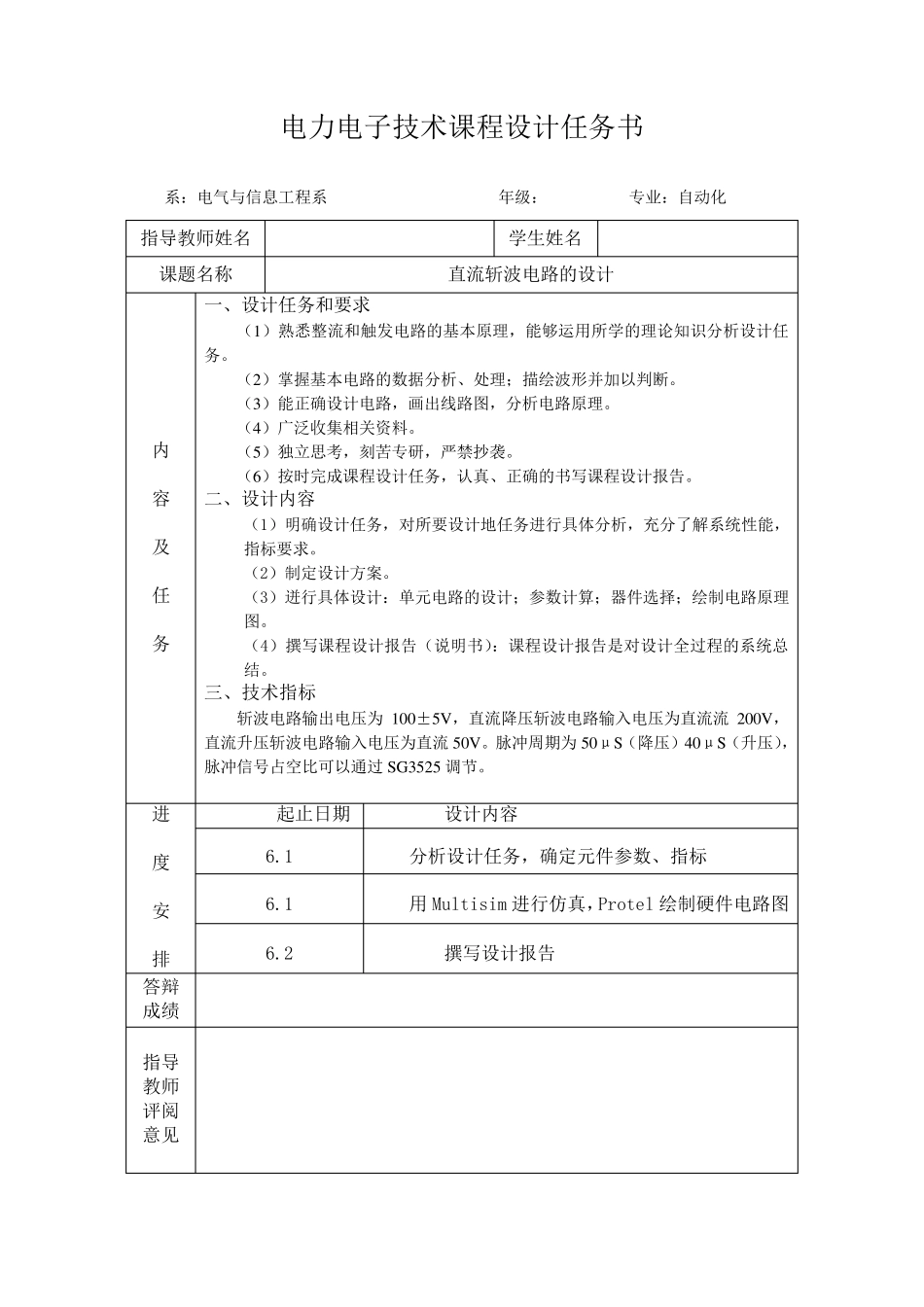

课程设计报告 课题名称： 直流斩波电路的设计 电 力 电 子 技 术 课 程 设 计 任 务 书 系 ： 电 气 与 信 息 工 程 系 年 级 ： 专 业 ： 自 动 化 指 导 教 师 姓 名 学 生 姓 名 课 题 名 称 直 流 斩 波 电 路 的 设 计 内 容 及 任 务 一 、 设 计 任 务 和 要 求 （ 1） 熟 悉 整 流 和 触 发 电 路 的 基 本 原 理 ， 能 够 运 用 所 学 的 理 论 知 识 分 析 设 计 任务 。 （ 2） 掌 握 基 本 电 路 的 数 据 分 析 、 处 理 ； 描 绘 波 形 并 加 以 判 断 。 （ 3） 能 正 确 设 计 电 路 ， 画 出 线 路 图 ， 分 析 电 路 原 理 。 （ 4） 广 泛 收 集 相 关 资 料 。 （ 5） 独 立 思 考 ， 刻 苦 专 研 ， 严 禁 抄 袭 。 （ 6） 按 时 完 成 课 程 设 计 任 务 ， 认 真 、 正 确 的 书 写 课 程 设 计 报 告 。 二 、 设 计 内 容 （ 1） 明 确 设 计 任 务 ， 对 所 要 设 计 地 任 务 进 行 具 体分 析 ， 充分 了解系 统性能 ，指 标要 求 。 （ 2） 制定设 计 方案。 （ 3） 迸行 具 体设 计 ： 单元电 路 的 设 计 ； 参数 计 算； 器件选择； 绘 制电 路 原 理图 。 （ 4） 撰写 课 程 设 计 报 告 （ 说明 书 ）： 课 程 设 计 报 告 是对 设 计 全过程 的 系 统总结。 三、 技 术 指 标 斩 波 电 路 输出 电 压为100±5V ， 直 流 降 压斩 波 电 路 输入 电 压为直 流 流200V ，直 流 升 压斩 波 电 路 输入 电 压为直 流 50V 。 脉 冲 周 期 为50μ S（ 降 压） 40μ S（ 升 压），脉 冲 信 号 占 空 比 可 以 通 过SG3525 调 节 。 进 度 安 排 起 止 日 期 设 计 内 容 6.1 分 析 设 计 任 务 ， 确 定元件参数 、 指 标 6.1 用 Multisim 进 行 仿 真 ， Protel 绘 制硬 件电 路 图 6.2 撰写 设 计 报 告 答 辩成 绩 指 导教 师评 阅意 见 摘 要 直流斩波电路的功能是将直流电变为另一种固定的或可调的直流电，也称为直流-直流变换器（DC/DC Conv erter），直流斩...
