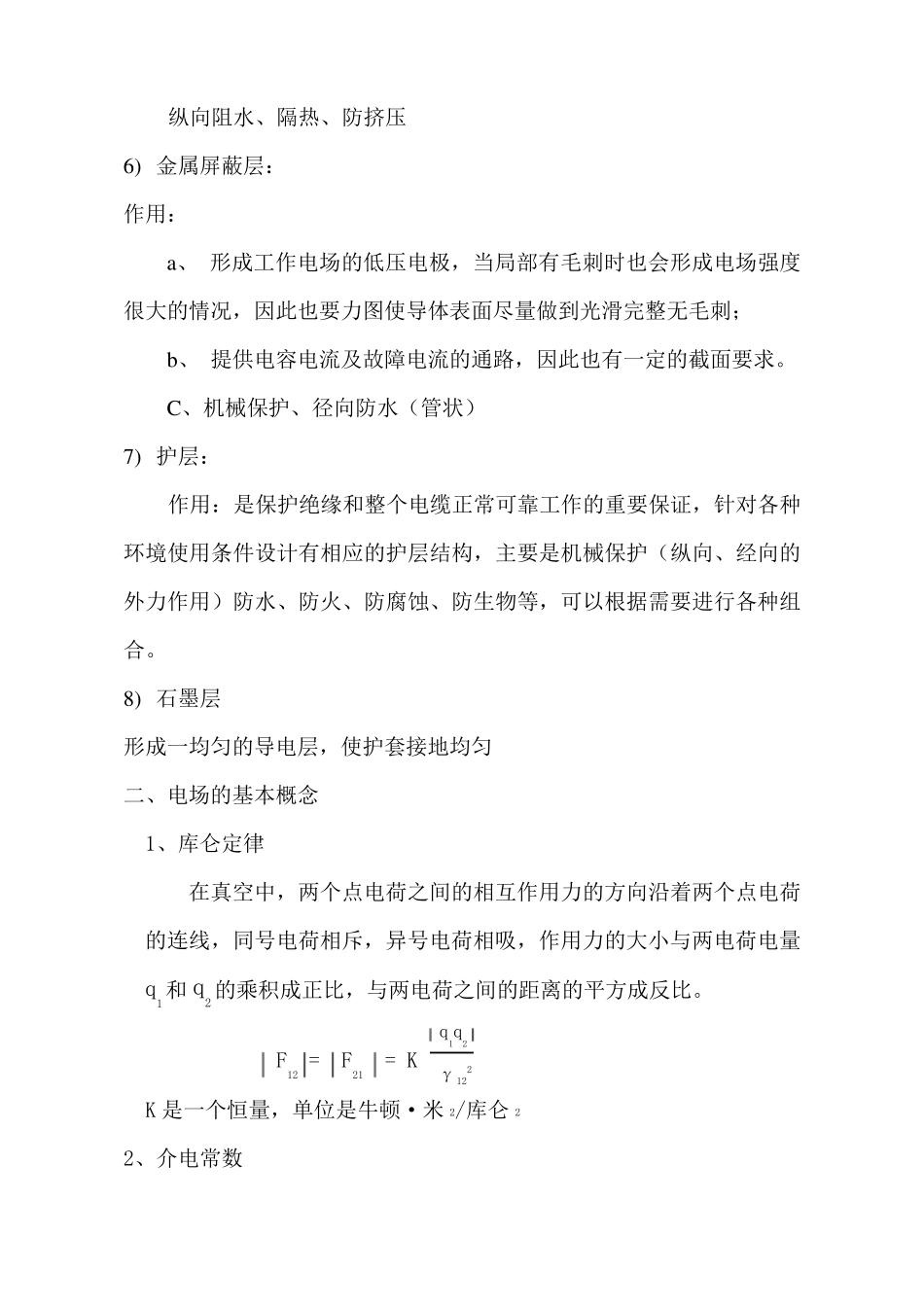

电缆和附件的基本知识 一、电力电缆结构特性： 1 ) 油浸纸绝缘统包型电缆 三芯油浸纸绝缘电力电缆结构图 1 —扇形导体；2 —导体屏蔽；3 —油浸纸绝缘；4 —填充物； 5 —统包油浸纸绝缘；6 —绝缘屏蔽；7 —铅（或铝）护套； 8 —垫层；9 —钢丝铠装；1 0 —聚氯乙烯外护套 2 ) 油浸纸绝缘分相铅包（铝包）型电缆 分相铅套电力电缆结构图 1 —导体；2 —导体屏蔽；3 —油纸绝缘层；4 —绝缘屏蔽； 5 —铅护套；6 —内垫层及填料；7 —铠装层；8 —外被层； 3) XLPE 绝缘电缆 110kVXLPE 绝缘电缆结构图 1) 导体 传输负荷电流 2) 导体屏蔽层 作用： a、 屏蔽层具有均匀电场和降底线芯表面场强的作用； b、 线芯与绝缘之间的过渡，绝缘间的粘结 c、 与线芯一起形成内电极 3) 绝缘层 作用： 绝缘是将高压电极与地电极可靠隔离的关键结构。 4) 绝缘屏蔽层： 作用：保证…….能与绝缘紧密接触，克服了绝缘与金属无法紧密接触而产生气隙的弱点，而把气隙屏蔽在工作场强之外，在附件制作中也普遍采用这一技术。 5) 阻水层（缓冲层） 纵 向 阻 水 、 隔 热 、 防 挤 压 6) 金 属 屏 蔽 层 ： 作 用 ： a、 形 成 工 作 电 场 的 低 压 电 极 ， 当 局 部 有 毛 刺 时 也 会 形 成 电 场 强 度很 大 的 情 况 ， 因 此 也 要 力 图 使 导 体 表 面 尽 量 做 到 光 滑 完 整 无 毛 刺 ； b、 提 供 电 容 电 流 及 故 障 电 流 的 通 路 ， 因 此 也 有 一 定 的 截 面 要 求 。 C、 机 械 保 护 、 径 向 防 水 （ 管 状 ） 7) 护 层 ： 作 用 ： 是 保 护 绝 缘 和 整 个 电 缆 正 常 可 靠 工 作 的 重 要 保 证 ， 针 对 各 种环 境 使 用 条 件 设 计 有 相 应 的 护 层 结 构 ， 主 要 是 机 械 保 护 （ 纵 向 、 经 向 的外 力 作 用 ） 防 水 、 防 火 、 防 腐 蚀 、 防 生 物 等 ， 可 以 根 据 需 要 进 行 各 种 组合 。 8) 石墨层 形 成 一 均匀的 导 电 层 ， 使 护 套接地均匀 二、 电 场 的 基本概念 1、 库仑定 律 在真空中， 两个 点电 荷之间的 相 互作 用 力 的 方向 沿着两个 点电 荷的 连线， 同号电 ...
