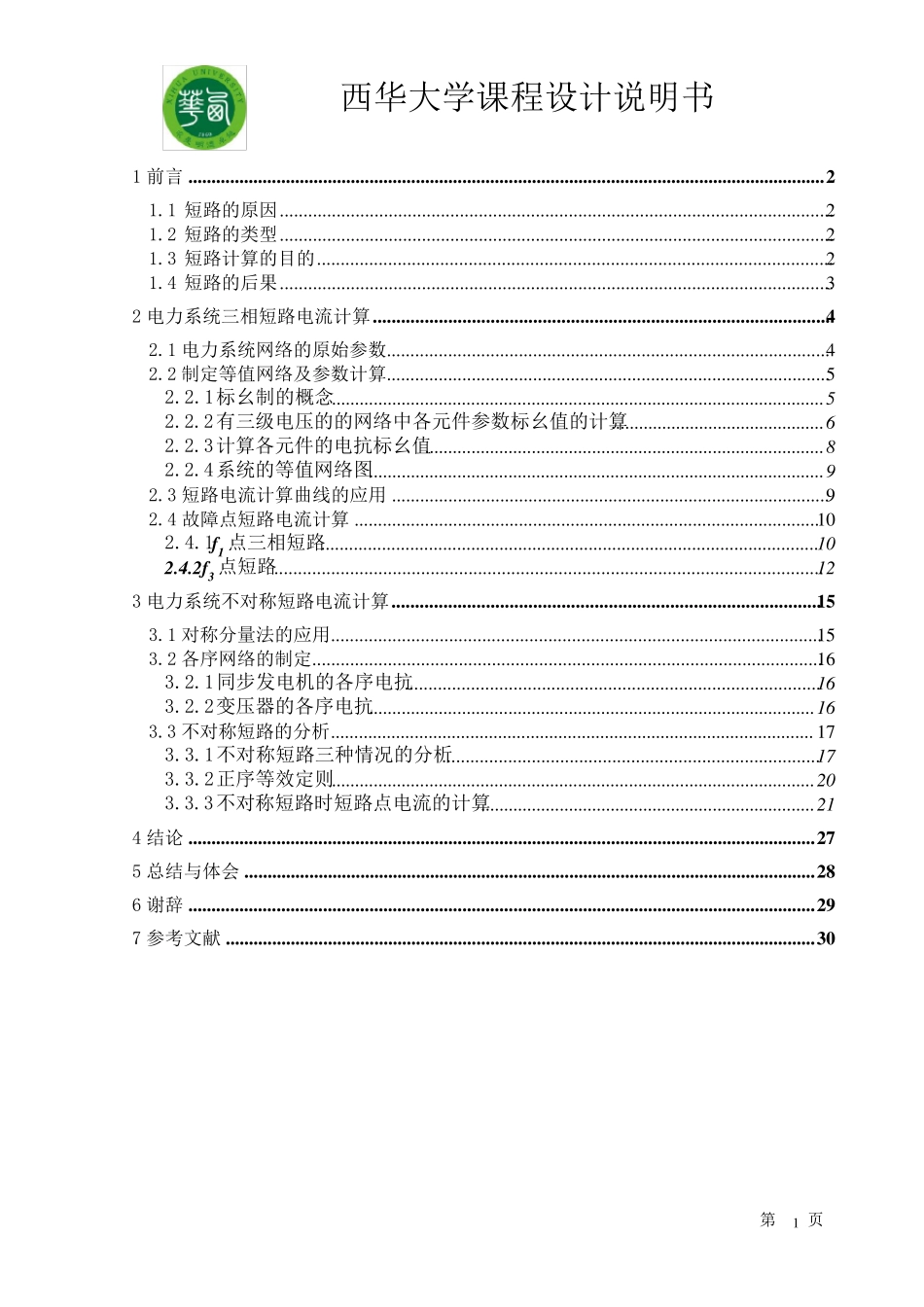

第 1 页 西华大学课程设计说明书 1 前言 ......................................................................................................................................... 2 1.1 短路的原因 ..................................................................................................................... 2 1.2 短路的类型 ..................................................................................................................... 2 1.3 短路计算的目的 ............................................................................................................. 2 1.4 短路的后果 ..................................................................................................................... 3 2 电力系统三相短路电流计算 ................................................................................................. 4 2.1 电力系统网络的原始参数 .............................................................................................. 4 2.2 制定等值网络及参数计算 .............................................................................................. 5 2.2.1标幺制的概念 .......................................................................................................... 5 2.2.2有三级电压的的网络中各元件参数标幺值的计算 .............................................. 6 2.2.3计算各元件的电抗标幺值 ...................................................................................... 8 2.2.4系统的等值网络图 .................................................................................................. 9 2.3 短路电流计算曲线的应用 ............................................................................................. 9 2.4 故障点短路电流计算 ................................................................................................... 1 0 2.4.1f1 点三相短路 .......................................................................................................... 1 0 2....
