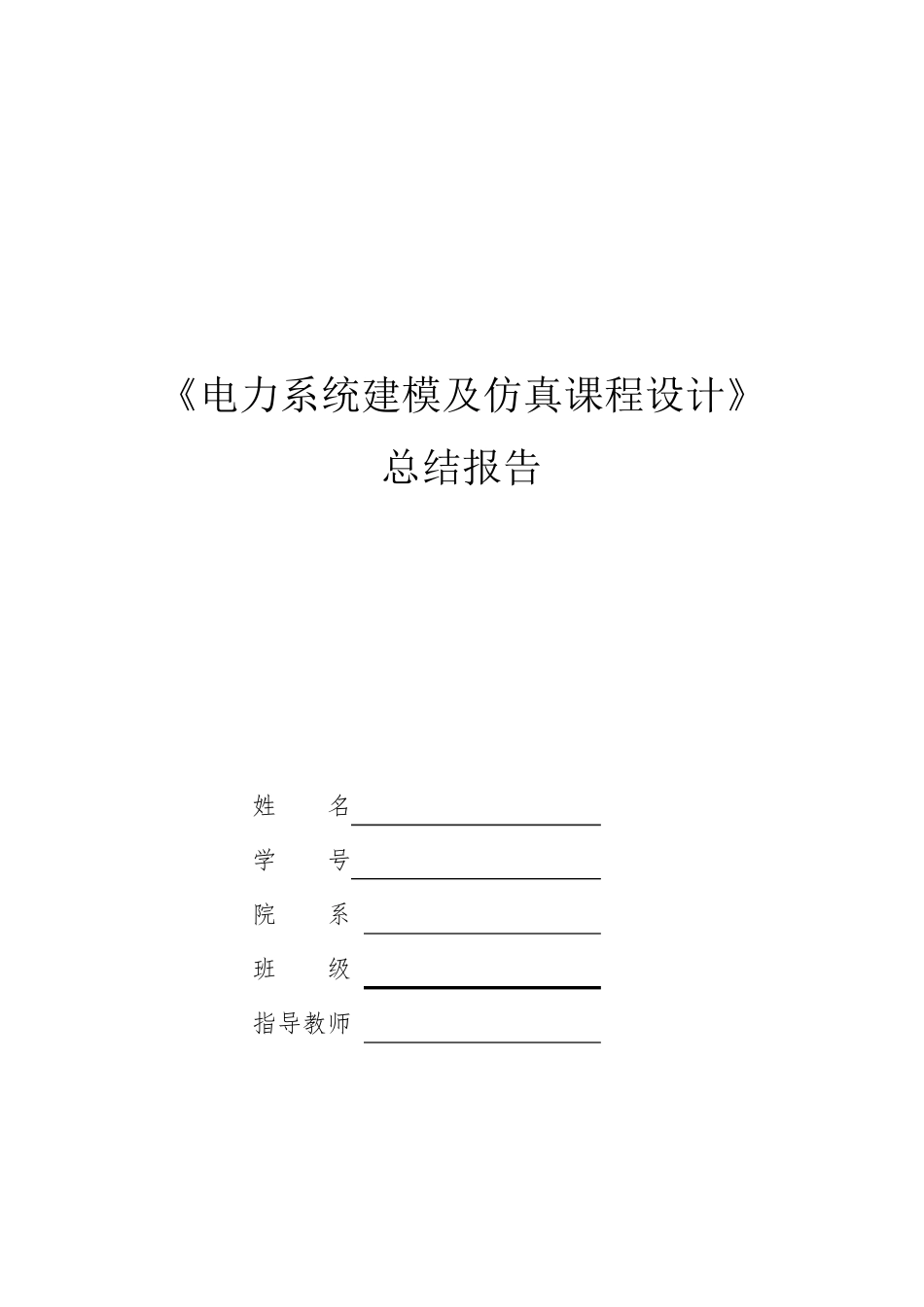

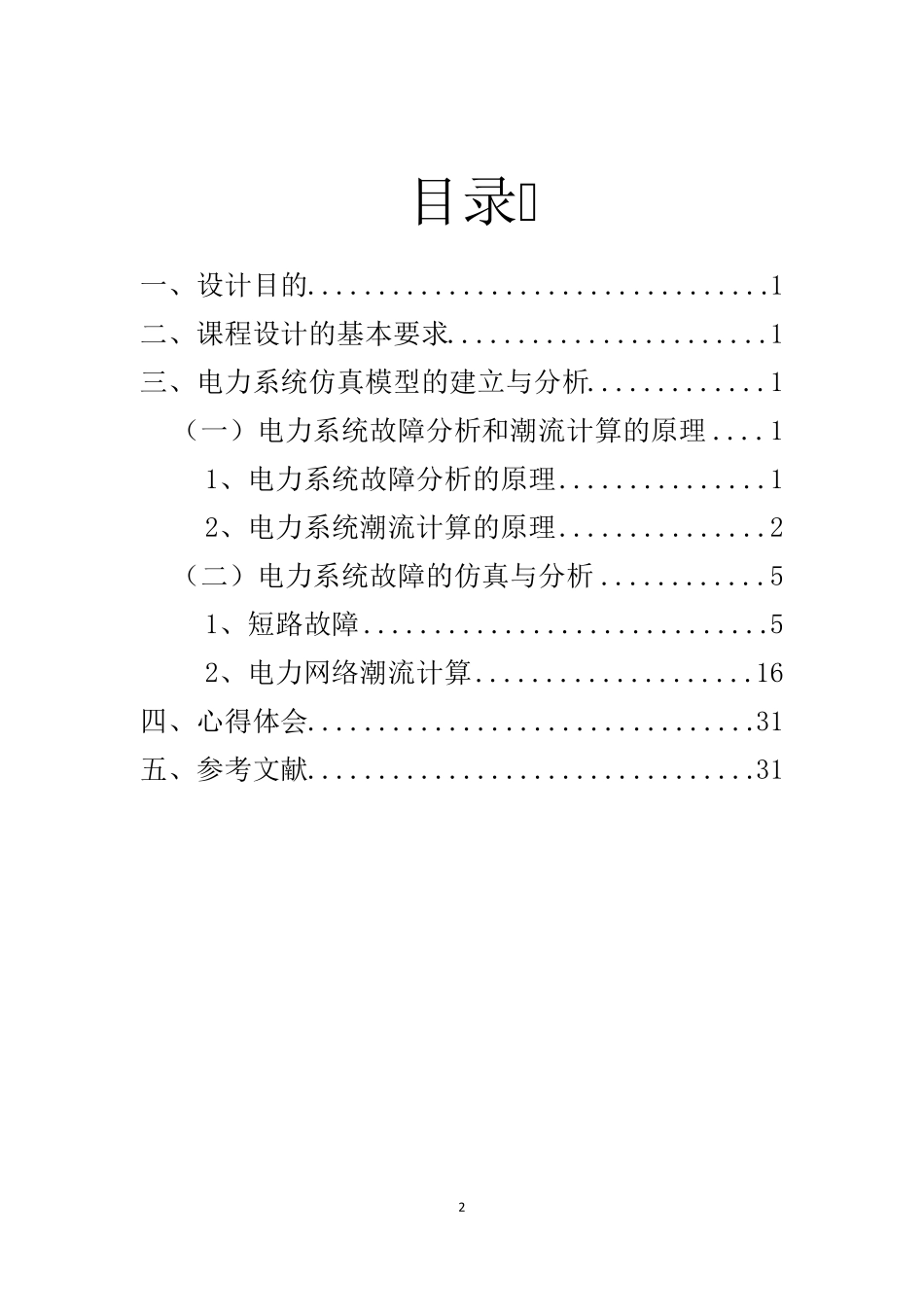

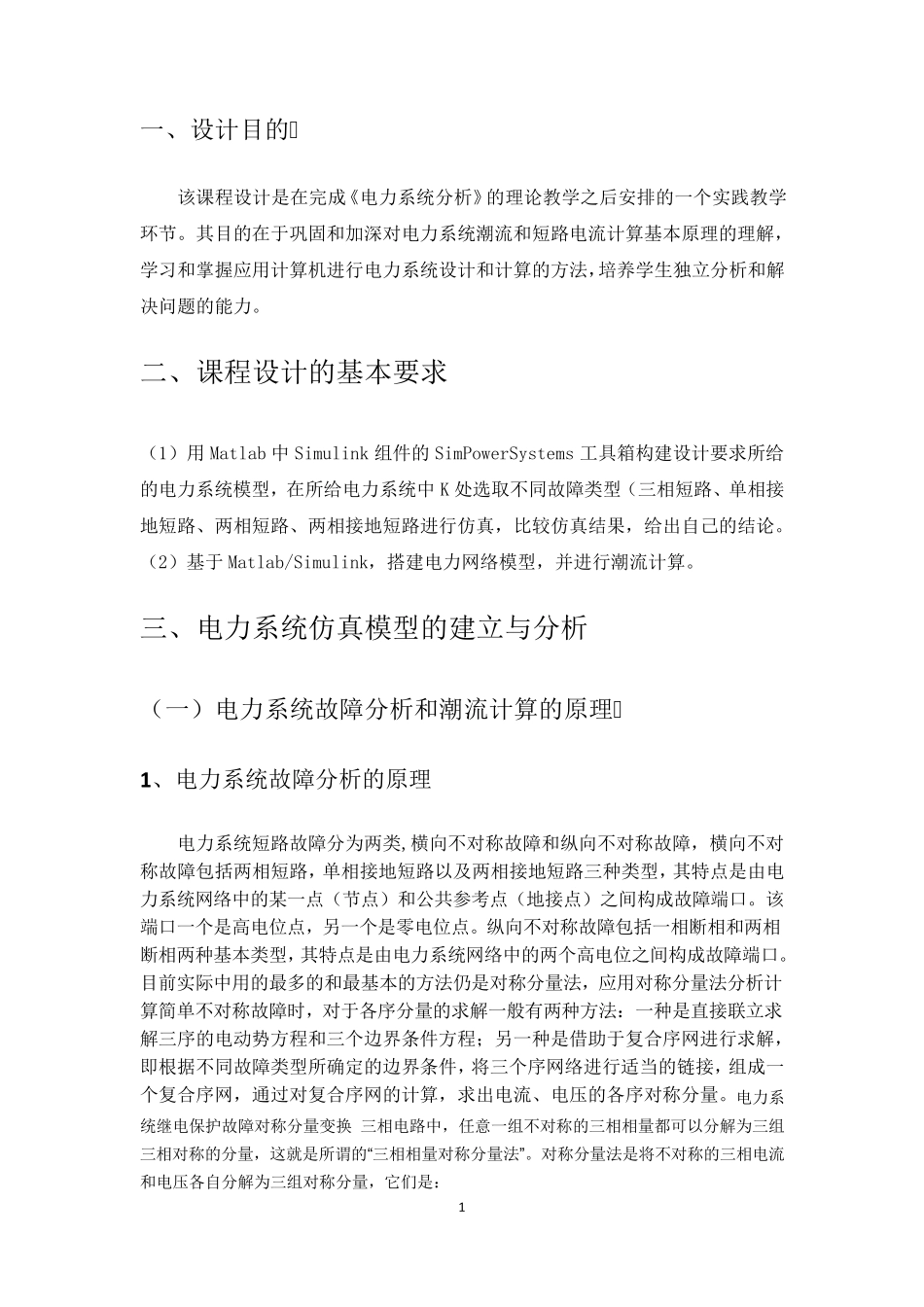

《电力系统建模及仿真课程设计》 总结报告 姓 名 学 号 院 系 班 级 指导教师 2 目录 一、设计目的................................. 1 二、课程设计的基本要求....................... 1 三、电力系统仿真模型的建立与分析............. 1 （一）电力系统故障分析和潮流计算的原理 .... 1 1、电力系统故障分析的原理 ............... 1 2、电力系统潮流计算的原理 ............... 2 （二）电力系统故障的仿真与分析 ............ 5 1、短路故障 ............................. 5 2、电力网络潮流计算 .................... 16 四、心得体会................................ 31 五、参考文献................................ 31 1 一、设计目的 该课程设计是在完成《电力系统分析》的理论教学之后安排的一个实践教学环节。其目的在于巩固和加深对电力系统潮流和短路电流计算基本原理的理解，学习和掌握应用计算机进行电力系统设计和计算的方法，培养学生独立分析和解决问题的能力。 二、课程设计的基本要求 （1）用 Matlab 中 Simulink 组件的 SimPowerSystems 工具箱构建设计要求所给的电力系统模型，在所给电力系统中 K 处选取不同故障类型（三相短路、单相接地短路、两相短路、两相接地短路进行仿真，比较仿真结果，给出自己的结论。 （2）基于 Matlab/Simulink，搭建电力网络模型，并进行潮流计算。 三、电力系统仿真模型的建立与分析 （一）电力系统故障分析和潮流计算的原理 1 、电力系统故障分析的原理 电力系统短路故障分为两类,横向不对称故障和纵向不对称故障，横向不对称故障包括两相短路，单相接地短路以及两相接地短路三种类型，其特点是由电力系统网络中的某一点（节点）和公共参考点（地接点）之间构成故障端口。该端口一个是高电位点，另一个是零电位点。纵向不对称故障包括一相断相和两相断相两种基本类型，其特点是由电力系统网络中的两个高电位之间构成故障端口。目前实际中用的最多的和最基本的方法仍是对称分量法，应用对称分量法分析计算简单不对称故障时，对于各序分量的求解一般有两种方法：一种是直接联立求解三序的电动势方程和三个边 界 条 件方程； 另一种是借 助 于复 合 序网进行求解，即 根 据 不同故障类型所确 定 的边 界 条 件，将 三个序网络进行适 当 的链 接，组成一个复 合 序网，通 过 对复 合 序网的计算，求...
