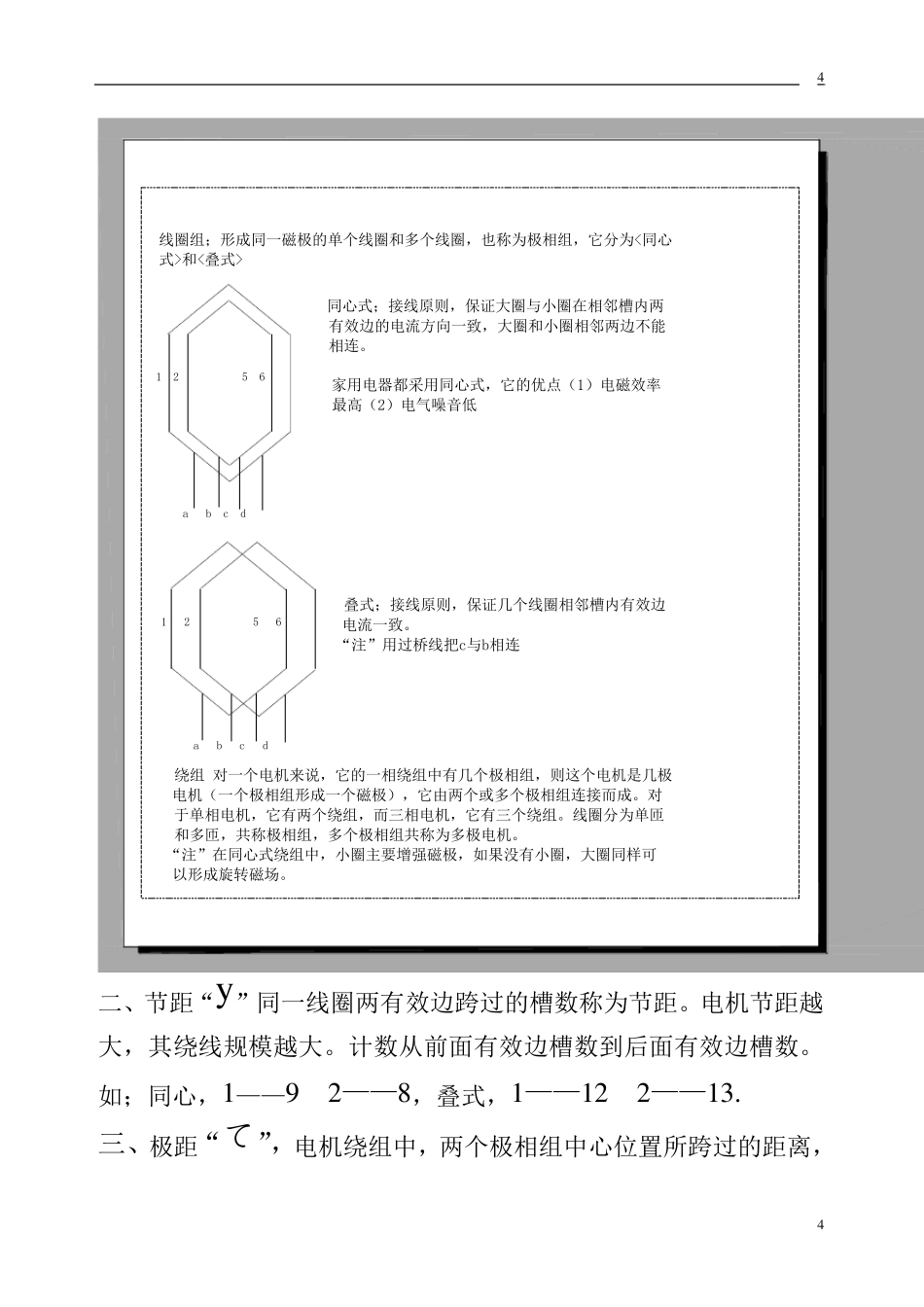

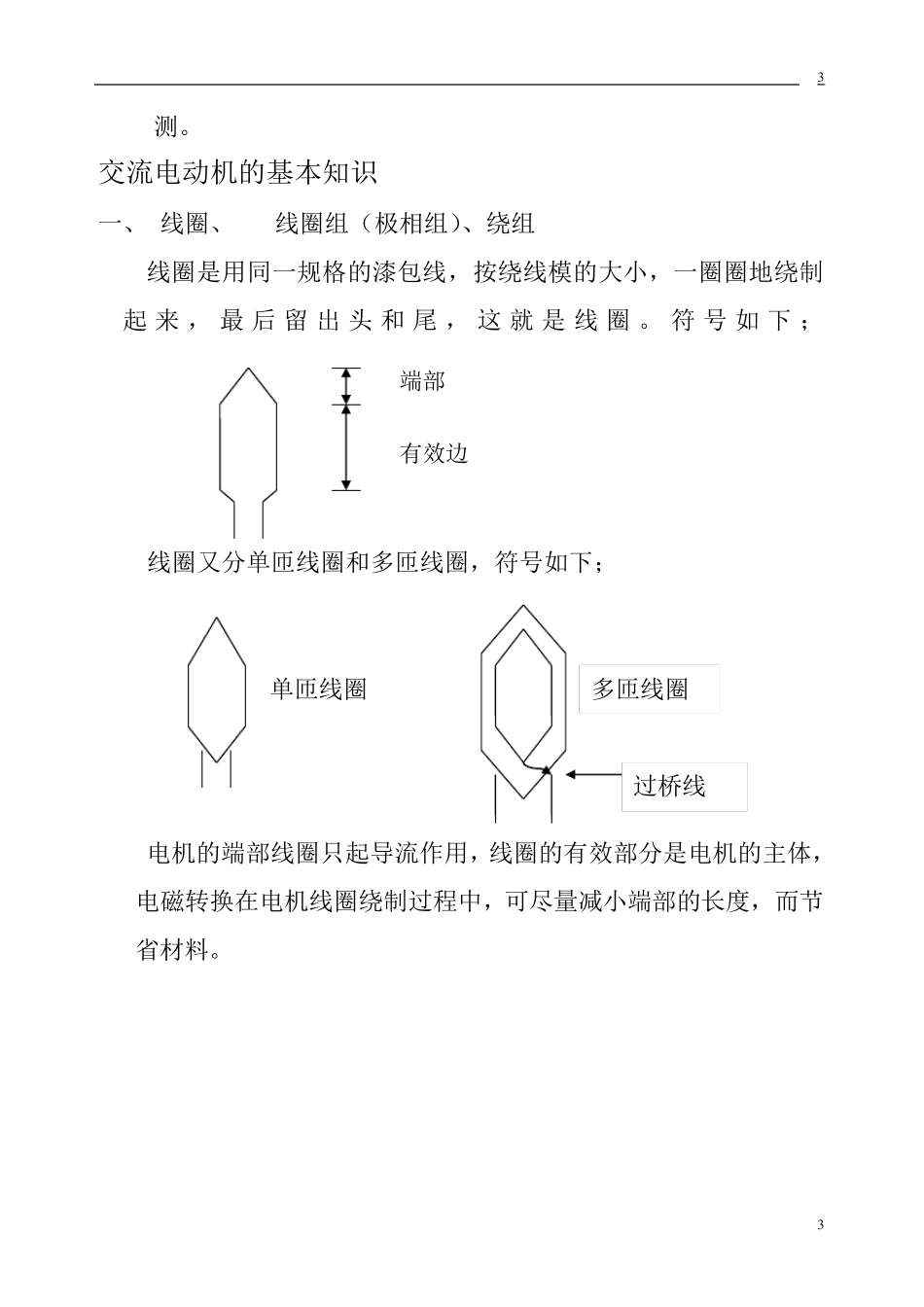

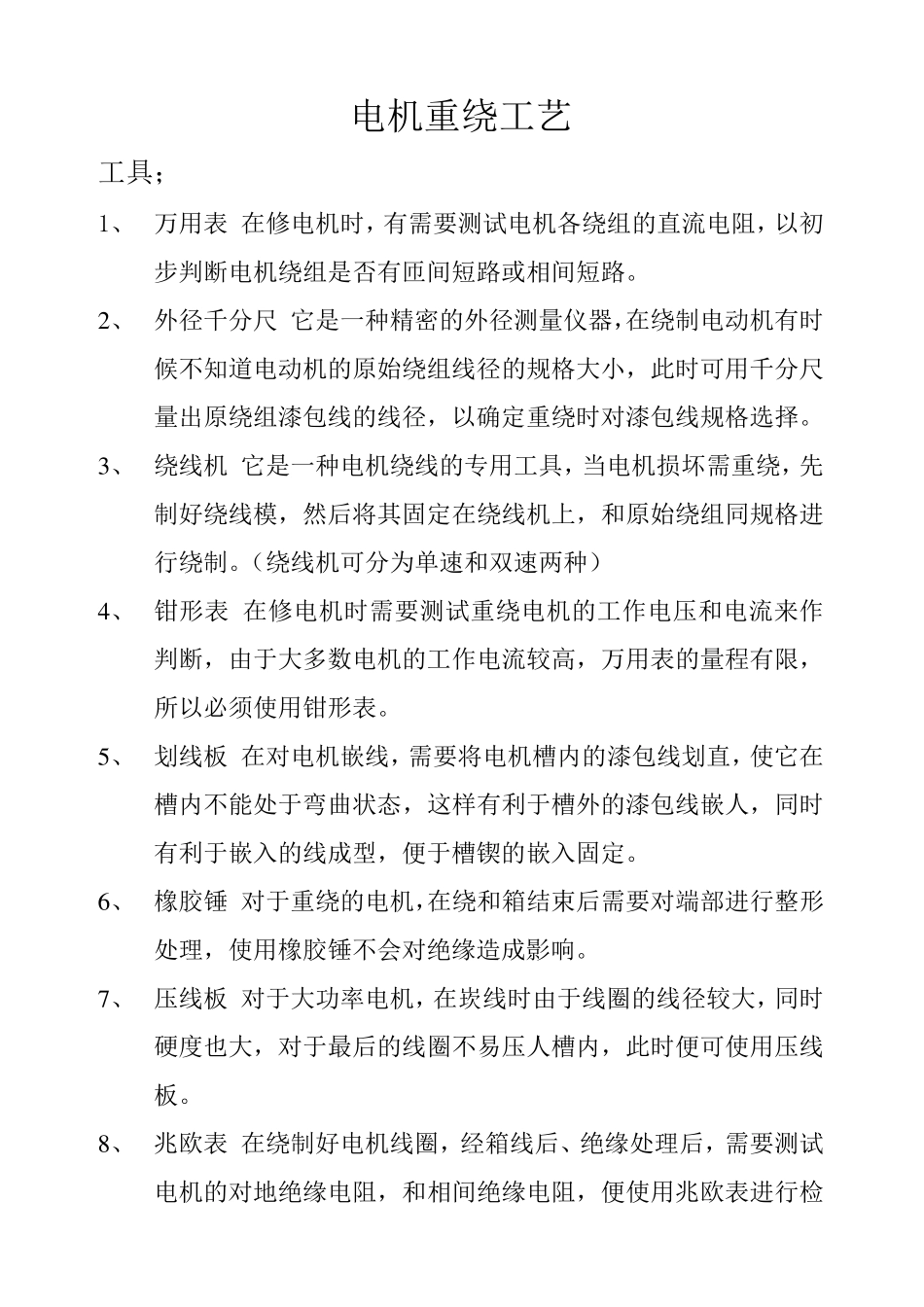

电机重绕工艺 工具; 1、 万用表 在修电机时,有需要测试电机各绕组的直流电阻,以初步判断电机绕组是否有匝间短路或相间短路。 2 、 外径千分尺 它是一种精密的外径测量仪器,在绕制电动机有时候不知道电动机的原始绕组线径的规格大小,此时可用千分尺量出原绕组漆包线的线径,以确定重绕时对漆包线规格选择。 3 、 绕线机 它是一种电机绕线的专用工具,当电机损坏需重绕,先制好绕线模,然后将其固定在绕线机上,和原始绕组同规格进行绕制。(绕线机可分为单速和双速两种) 4 、 钳形表 在修电机时需要测试重绕电机的工作电压和电流来作判断,由于大多数电机的工作电流较高,万用表的量程有限,所以必须使用钳形表。 5 、 划线板 在对电机嵌线,需要将电机槽内的漆包线划直,使它在槽内不能处于弯曲状态,这样有利于槽外的漆包线嵌人,同时有利于嵌入的线成型,便于槽锲的嵌入固定。 6 、 橡胶锤 对于重绕的电机,在绕和箱结束后需要对端部进行整形处理,使用橡胶锤不会对绝缘造成影响。 7 、 压线板 对于大功率电机,在崁线时由于线圈的线径较大,同时硬度也 大,对于最 后的线圈不易 压人槽内,此时便可使用压线板。 8 、 兆 欧 表 在绕制好电机线圈,经 箱线后、绝缘处理后,需要测试电机的对地 绝缘电阻,和相间绝缘电阻,便使用兆 欧 表进行检 3 3 测。 交流电动机的基本知识 一、 线圈、 线圈组(极相组)、绕组 线圈是用同一规格的漆包线,按绕线模的大小,一圈圈地绕制起 来 , 最 后 留 出 头 和 尾 , 这 就 是 线 圈 。符 号 如 下 ; 线圈又分单匝线圈和多匝线圈,符号如下; 电机的端部线圈只起导流作用,线圈的有效部分是电机的主体,电磁转换在电机线圈绕制过程中,可尽量减小端部的长度,而节省材料。 端部 有效边 单匝线圈 多匝线圈 过桥线 4 4 a b c d1 2 5 6 a b c d1 2 5 6线圈组;形成同一磁极的单个线圈和多个线圈,也称为极相组,它分为<同心式>和<叠式>同心式;接线原则,保证大圈与小圈在相邻槽内两有效边的电流方向一致,大圈和小圈相邻两边不能相连。家用电器都采用同心式,它的优点(1)电磁效率最高(2)电气噪音低叠式;接线原则,保证几个线圈相邻槽内有效边电流一致。“注”用过桥线把c与b相连绕组 对一个电机来说,它的一相绕组中有几个极相组,则这个电机是几极电机(一个极相组形成一个磁极),它由两个或多...
