电动车用直流电机技术标准

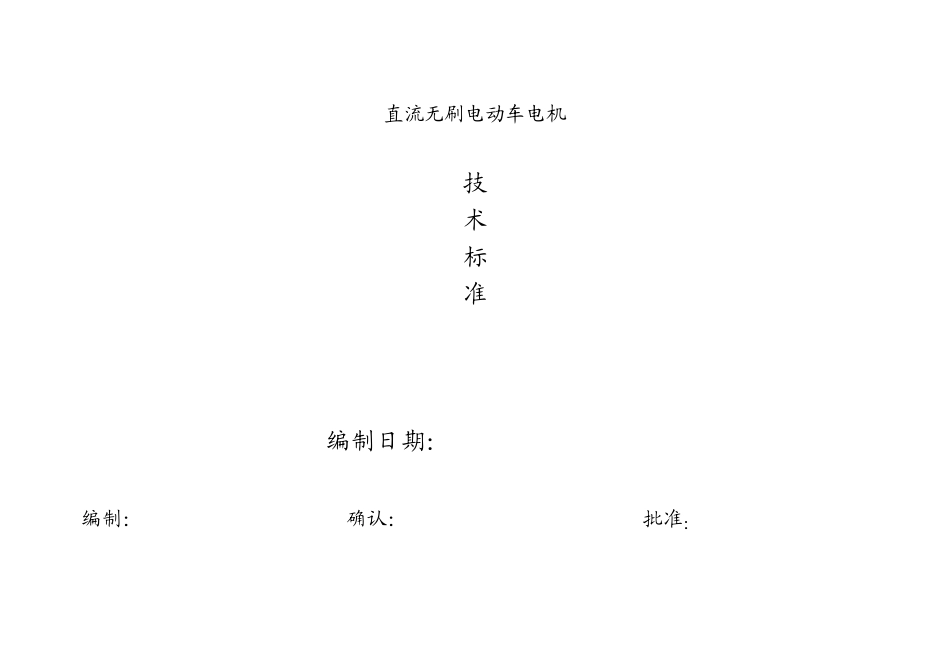

直流无刷电动车电机 技 术 标 准 编制日期： 编制： 确认： 批准： 一、 外观方面标准 1、 电机表面应无锈蚀（铁皮轮不能出线生锈现象）、碰伤、裂痕，涂覆层应无脱落。 2、 引出线应完整无损。 3、 铭牌内容字迹清晰。 4、 刻模或刻字无变形，一段式打码应无间隔，且清晰无误。 5、 螺钉无漏装、无松动，配套螺母能轻松通过。 二、技术及功能方面标准 序号 电机零部件名称 材质 技术要求 备注 加工方面要求 性能方面要求 1 轮辋 A356 1、 未注拔模斜度3°～4° ,未注圆角R1-R3,未注倒角为0.5x45° ,锐角倒钝。 1、 铝轮轮辋端跳、径跳≤0.30mm（铁皮轮轮辋端跳、径跳≤0.50mm）。 2、 铸造公差按GB6414-86CT8，未注加工公差按GB1804-92-m级加工。 3、 工件不得有影响性能和外观的气孔、夹渣、缩孔、裂纹和疤痕等缺陷。 4、 热处理T6。 5、 铸件表面喷涂颜色按顾客要求。 6、 未标准表面处理：按 O √ 处理。 2、 制动毂接触面径跳≤0.10mm。 3、 涂层附着力按GB/T 5210-2006执行。 4、 铝轮热处理：布氏硬度75± 2。 5、 涂层附着力按GB/T 5210-2006执行。 2 导磁环 20# 1、 加工后毛刺小于0.10mm。 2、 未标注公差按 GB/T1804-2000 中 m 级。 3、 导 磁 环被包 紧厚度不小 于4mm。 3 磁钢粘胶 603 渗透性必须满足要求 4 磁钢 38H(稀土永磁铷铁硼 ) 1、 表面光滑无毛刺。 2、 未标准表面处理：按 O √ 处理。 3、 单片磁钢粘贴均匀、牢固。 4、 整圈磁钢粘贴好后不允许出线脱落、裂纹、破损现象。 1、 镀锌Fe/Ep.Zn.Rc.Zc，中性盐雾实验48 小时后达6级。 2、 磁通量计算X=长 X 宽 X 高X300/1023.75。 5 铁芯 宝钢470 1、 冲片表面要求平整、光滑、无毛刺、无锈斑。 铁芯同轴度≤0.035mm。 绝缘板（环氧聚酯） 2、 未标准表面处理：按 O √ 处理。 3、 保证磁轭的宽度。 4、 定子偏摆不能大于0.05mm。 6 漆包线（绕组） 100%无氧电解铜 1、 必须先浸漆后干燥。 2、 内阻越小越好。 3、 漆膜要均匀科学。 1、 绝缘层耐温要求≥130℃。 2、 匝间绝缘电阻≥200MΩ。 7 铁芯支架 钢板Q235 1、 强度必须满足要求 2、 铁芯同心度要满足要求 8 霍尔 41F 成品技术条件满足：工作电压3～24V，电流15mA。 9 端 盖 、 毂盖 Zl101A 1、 铸件不得有影响性能和外观的冷膈、疏松、裂纹、缩孔1、 最...
