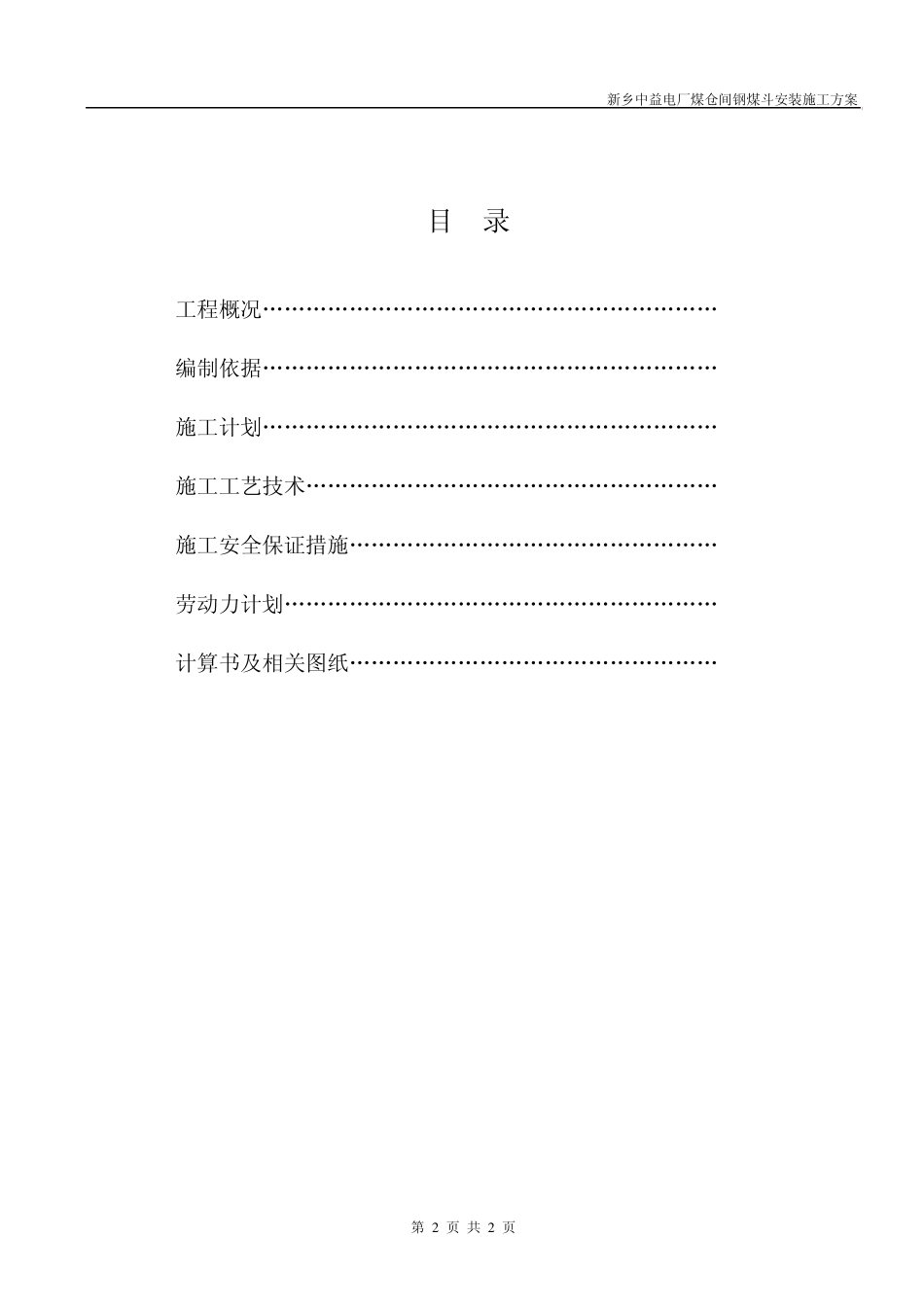

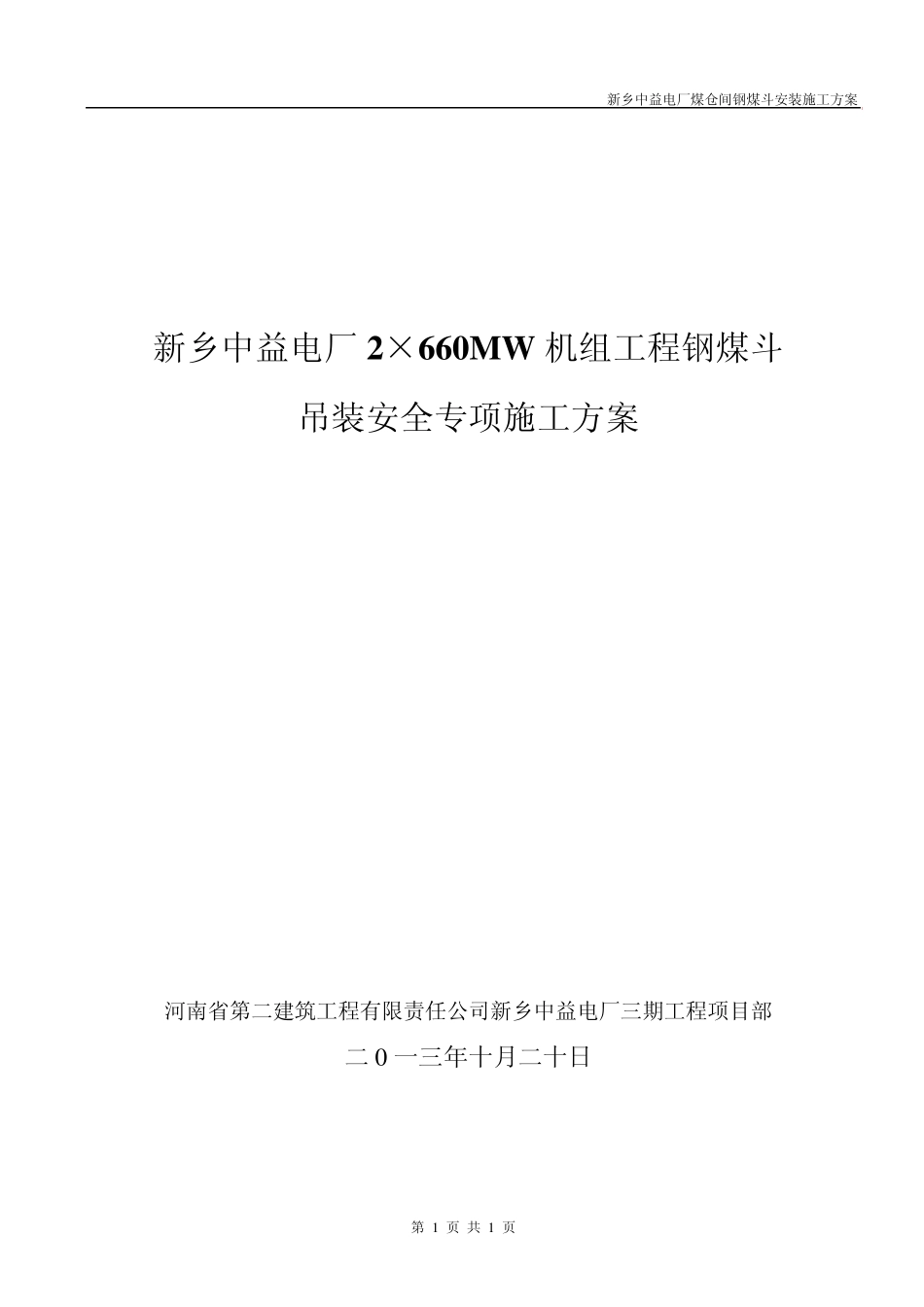

新乡中益电厂煤仓间钢煤斗安装施工方案 第 1 页 共 1 页 新乡中益电厂2×660MW 机组工程钢煤斗 吊装安全专项施工方案 河南省第二建筑工程有限责任公司新乡中益电厂三期工程项目部 二 0 一三年十月二十日 新乡中益电厂煤仓间钢煤斗安装施工方案 第 2 页 共 2 页 目 录 1. 工程概况„„„„„„„„„„„„„„„„„„„„„4 2. 编制依据„„„„„„„„„„„„„„„„„„„„„4 3. 施工计划„„„„„„„„„„„„„„„„„„„„„5 4. 施工工艺技术„„„„„„„„„„„„„„„„„„„7 5. 施工安全保证措施„„„„„„„„„„„„„„„„„11 6. 劳动力计划„„„„„„„„„„„„„„„„„„„„16 7. 计算书及相关图纸„„„„„„„„„„„„„„„„„16 新乡中益电厂煤仓间钢煤斗安装施工方案 第 3 页 共 3 页 1.工程概况 新乡中益电厂2×660MW机组工程钢煤斗位于煤仓间C1～C7列、（1/7）～（1/9）轴之间，共计有 12个煤斗。钢煤斗上部为圆斗，圆斗内径 8500mm，高 7.57m（7.87m），上口标高为 37.87m（38.17m），座在标高 29.30m的支座上。下部为偏心锥斗，锥斗上口内径 8500mm，标高为 30.30m；下口内径 1540mm，标高为 18.015m，锥斗高 12.285m。煤斗总高 19.855m（20.155m），单个煤斗理论重量 59.54t。煤斗下锥斗材料采用 Q345B钢板，煤斗锥斗内壁耐磨层为 2mm厚 1Cr13的不锈钢板，钢煤斗内衬耐磨层待煤斗安装好后再安装。 为了保证钢煤斗的几何尺寸，根据现场机械的起重能力，经过计算，上部圆筒（直斗部分）分三部分，总重约 34.48T，分成三节进行吊装，其中-30厚钢板为一节（29.3m层支座处“腰带”，标高 29.3m～30.9m），重约 17.22T，编号为○1；-10厚钢板分为两节，分别为 30.9m～36.88m部分（编号为○2）和 36.88m～37.67m部分（编号为○3），重量分别约为 14.16T和 3.1T。下部锥斗重约 21.17T，编号为○4。 2.编制依据 钢煤斗施工图（FA03861S-T028）、图纸会审纪要 钢结构工程施工质量验收规范（GB50205－2001） 钢结构工程施工规范（GB50755-2012） 建筑钢结构焊接技术规程（JGJ81-2002） 建筑施工手册（第四版） 电力建设施工质量验收及评定规程 第1部分:土建工程DL/T 5210.1-2012 建筑工程施工质量验收统一标准 GB50300-2001 电力建设安全工作规程（火力发电厂部分）DL5009.1-2002 工程测量规范.GB50026-2007 ...
