电大《数控编程技术》综合题

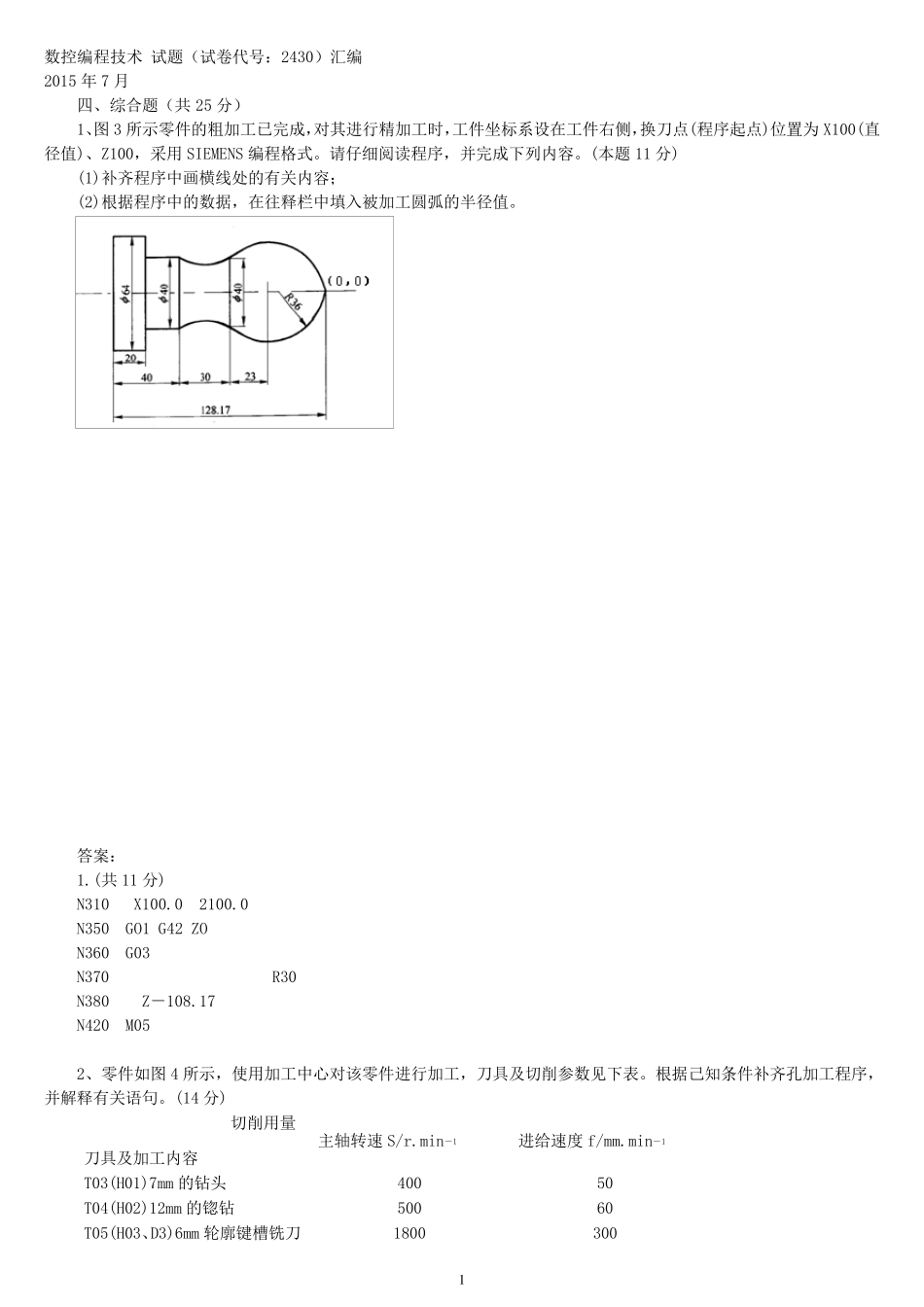

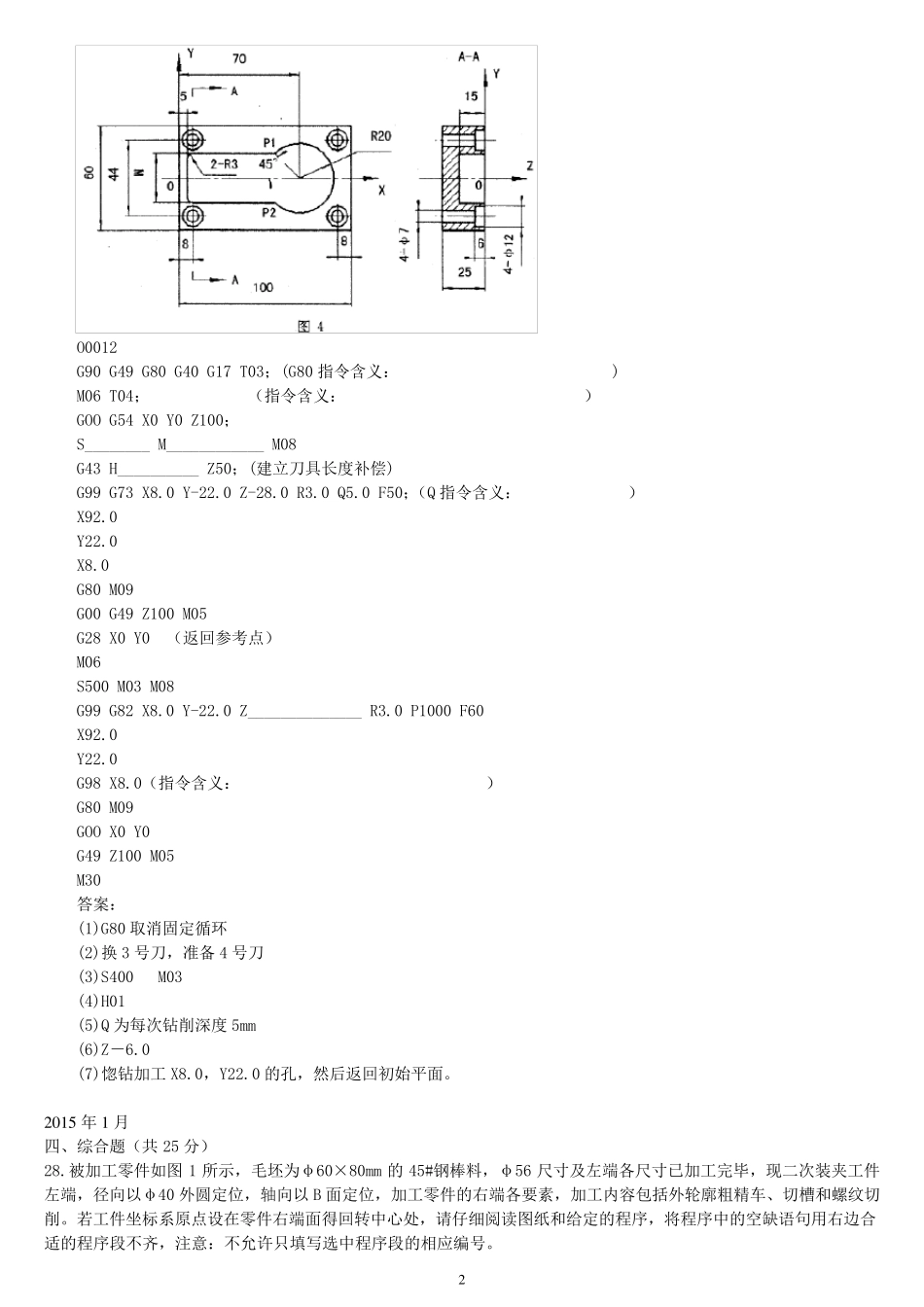

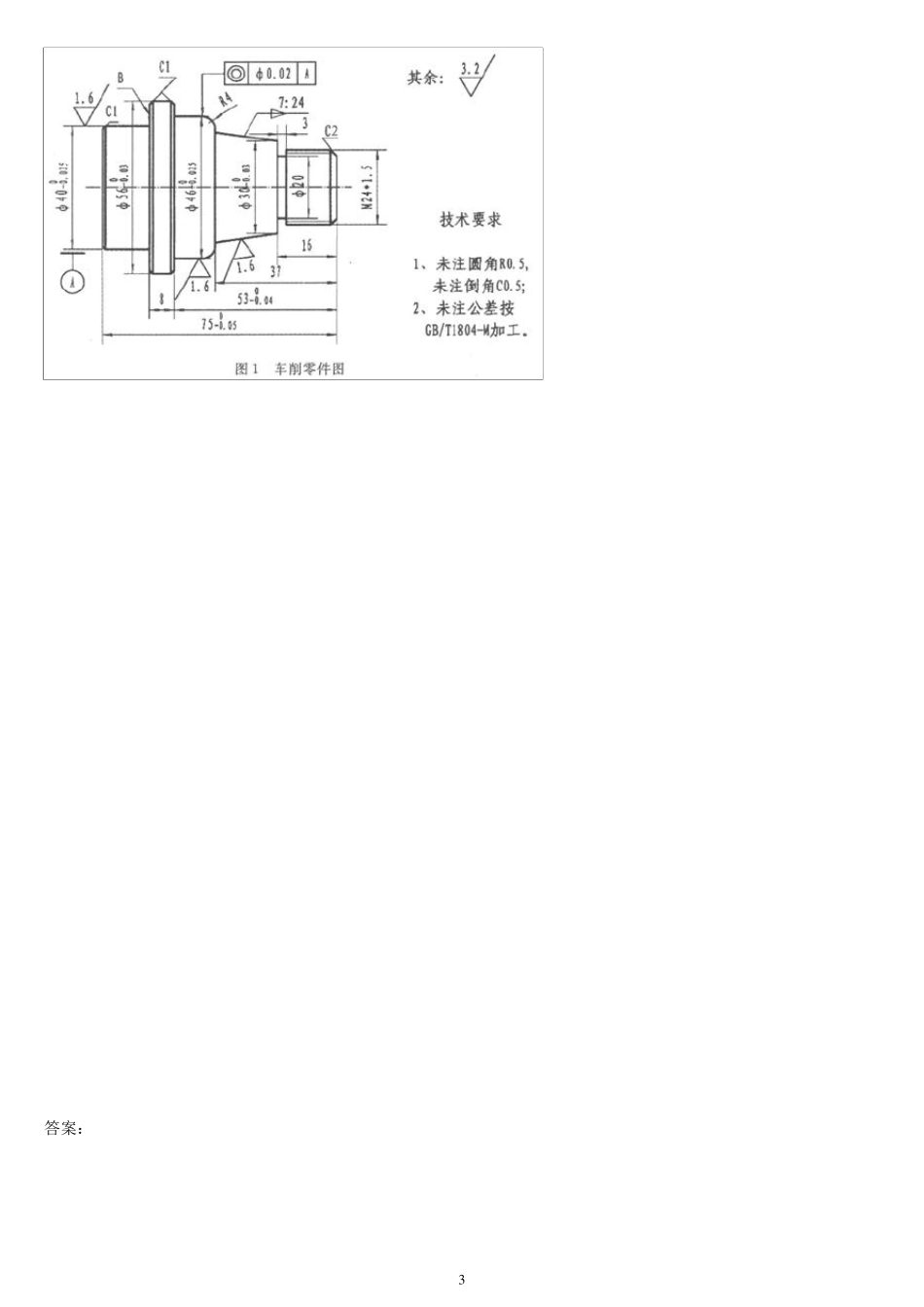

1 数控编程技术 试题（试卷代号：2430）汇编 2015 年7 月 四、综合题（共 25 分） 1、图 3 所示零件的粗加工已完成，对其进行精加工时，工件坐标系设在工件右侧，换刀点(程序起点)位置为 X100(直径值)、Z100，采用 SIEMENS 编程格式。请仔细阅读程序，并完成下列内容。(本题11 分) (1)补齐程序中画横线处的有关内容； (2)根据程序中的数据，在往释栏中填入被加工圆弧的半径值。 答案： 1.(共 11 分) N310 X100.0 2100.0 N350 GO1 G42 ZO N360 G03 N370 R30 N380 Z－108.17 N420 M05 2、零件如图 4 所示，使用加工中心对该零件进行加工，刀具及切削参数见下表。根据己知条件补齐孔加工程序，并解释有关语句。(14 分) 切削用量 主轴转速 S/r.min－1 进给速度 f/mm.min－1 刀具及加工内容 T03(H01)7mm 的钻头 400 50 T04(H02)12mm 的锪钻 500 60 T05(H03、D3)6mm 轮廓键槽铣刀 1800 300 2 O0012 G90 G49 G80 G40 G17 T03；(G80 指令含义： ) M06 T04； （指令含义： ） GOO G54 X0 Y0 Z100； S________ M____________ M08 G43 H__________ Z50；(建立刀具长度补偿) G99 G73 X8.0 Y-22.0 Z-28.0 R3.0 Q5.0 F50；（Q 指令含义： ） X92.0 Y22.0 X8.0 G80 M09 G00 G49 Z100 M05 G28 X0 Y0 （返回参考点） M06 S500 M03 M08 G99 G82 X8.0 Y-22.0 Z______________ R3.0 P1000 F60 X92.0 Y22.0 G98 X8.0（指令含义： ） G80 M09 GOO X0 Y0 G49 Z100 M05 M30 答案： (1)G80 取消固定循环 (2)换3 号刀，准备4 号刀 (3)S400 M03 (4)H01 (5)Q 为每次钻削深度5mm (6)Z－6.0 (7)惚钻加工X8.0，Y22.0 的孔，然后返回初始平面。 2 0 1 5 年1 月 四、综合题（共25 分） 28.被加工零件如图1 所示，毛坯为φ60×80mm 的45#钢棒料，φ56 尺寸及左端各尺寸已加工完毕，现二次装夹工件左端，径向以φ40 外圆定位，轴向以 B 面定位，加工零件的右端各要素，加工内容包括外轮廓粗精车、切槽和螺纹切削。若工件坐标系原点设在零件右端面得回转中心处，请仔细阅读图纸和给定的程序，将程序中的空缺语句用右边合适的程序段不齐，注意：不允许只填写选中程序段的相应编号。 3 答案： 4 2 0 1 4 年7 月 28.被加工零件如图2 所示，毛坯为φ60×80mm 的 45#钢棒料，φ56 尺寸及左端各尺寸已加工...
