电子CAD课程设计报告

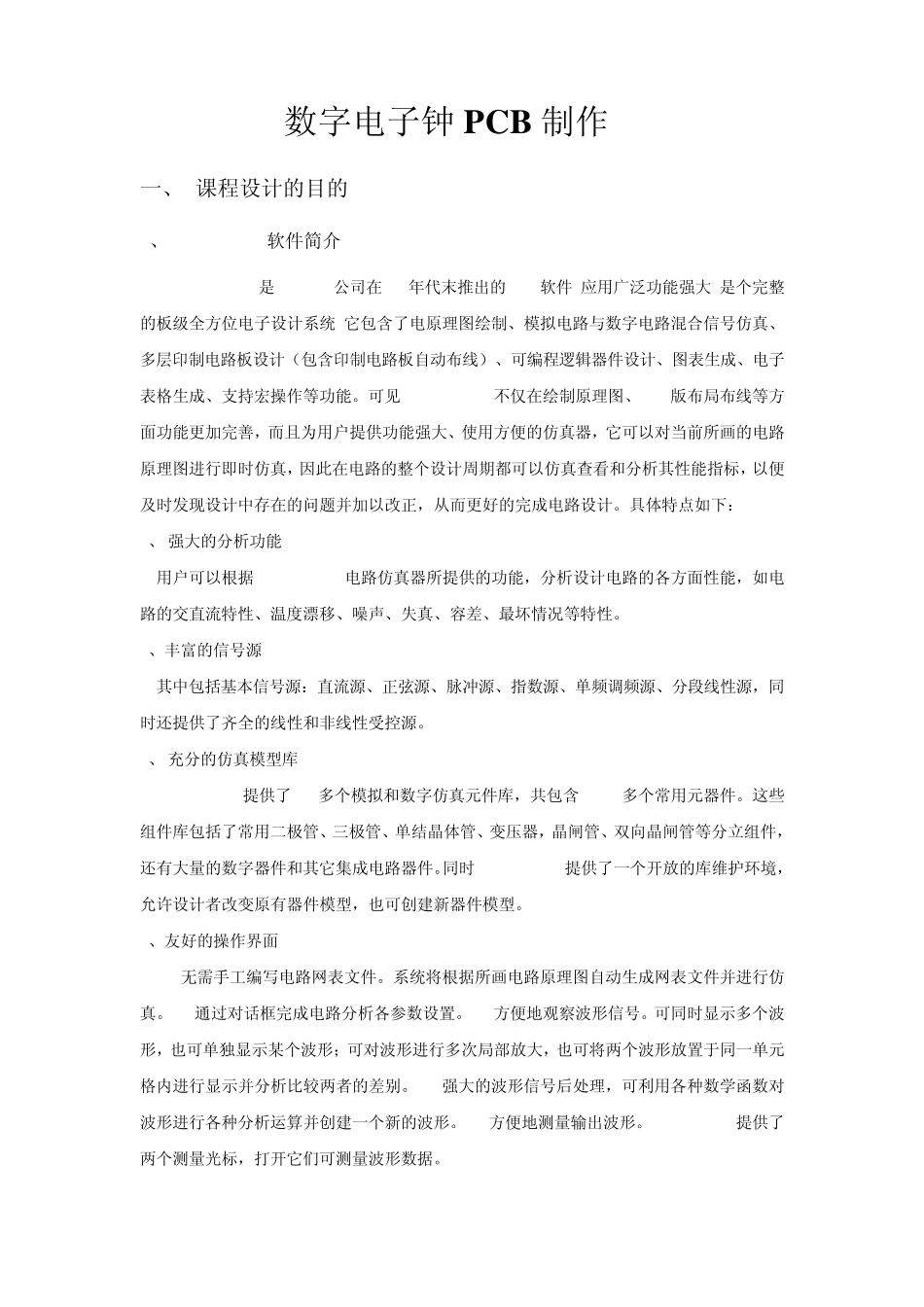

电子CAD课程设计报告_第1页
1/16

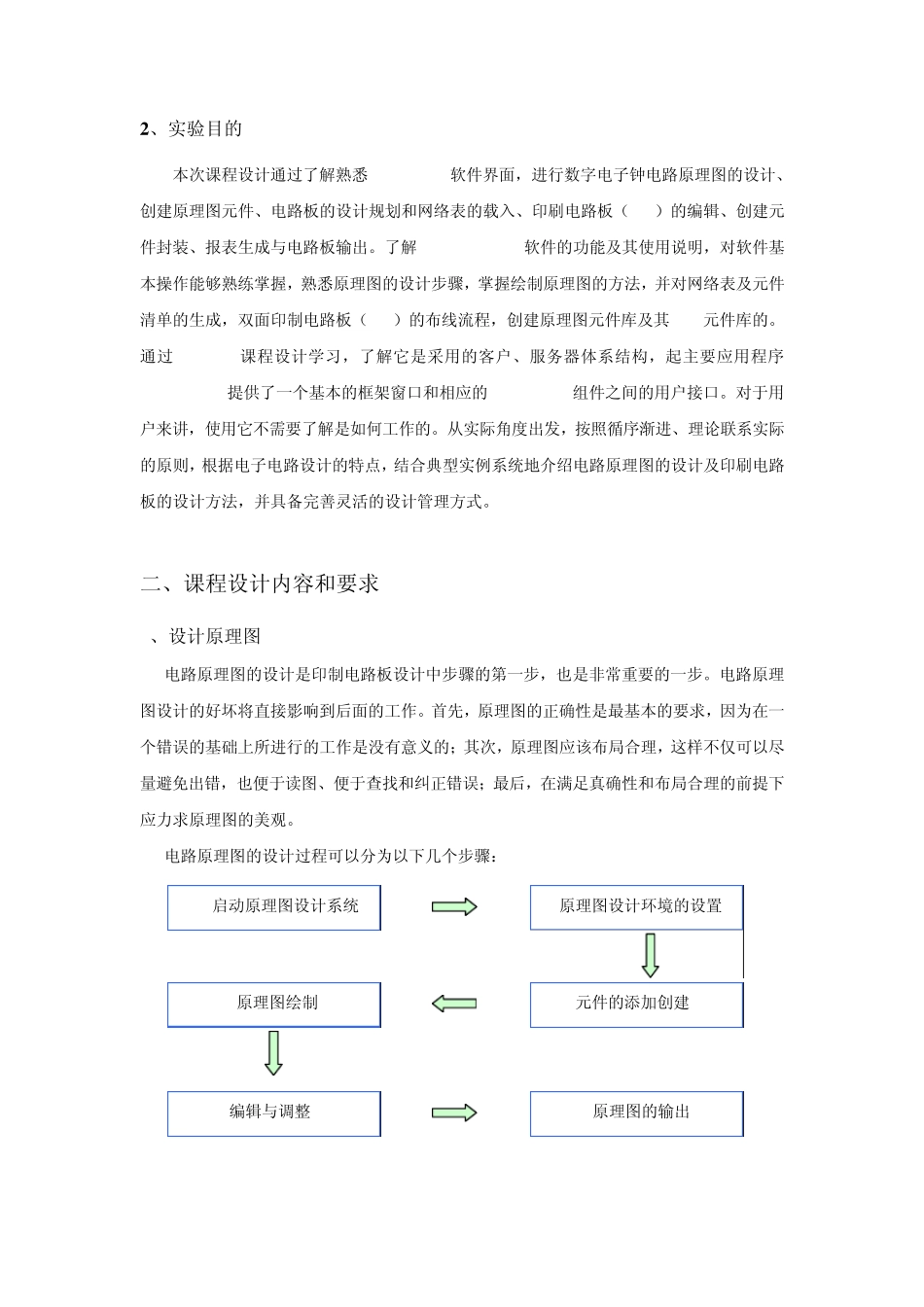

电子CAD课程设计报告_第2页
2/16
电子CAD课程设计报告_第3页
3/16
数字电子钟PCB 制作 一、 课程设计的目的 1、Protel99se软件简介 Protel99SE是 PROTEL公司在 80年代末推出的 EDA软件,应用广泛功能强大,是个完整的板级全方位电子设计系统.它包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计(包含印制电路板自动布线)、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能。可见 Protel99SE不仅在绘制原理图、PCB版布局布线等方面功能更加完善,而且为用户提供功能强大、使用方便的仿真器,它可以对当前所画的电路原理图进行即时仿真,因此在电路的整个设计周期都可以仿真查看和分析其性能指标,以便及时发现设计中存在的问题并加以改正,从而更好的完成电路设计。具体特点如下: 1、 强大的分析功能 用户可以根据 Protel99SE电路仿真器所提供的功能,分析设计电路的各方面性能,如电路的交直流特性、温度漂移、噪声、失真、容差、最坏情况等特性。 2、丰富的信号源 其中包括基本信号源:直流源、正弦源、脉冲源、指数源、单频调频源、分段线性源,同时还提供了齐全的线性和非线性受控源。 3、 充分的仿真模型库 Protel99SE提供了 20多个模拟和数字仿真元件库,共包含 6000多个常用元器件。这些组件库包括了常用二极管、三极管、单结晶体管、变压器,晶闸管、双向晶闸管等分立组件,还有大量的数字器件和其它集成电路器件。同时 Protel99SE提供了一个开放的库维护环境,允许设计者改变原有器件模型,也可创建新器件模型。 4、友好的操作界面 (1)无需手工编写电路网表文件。系统将根据所画电路原理图自动生成网表文件并进行仿真。(2)通过对话框完成电路分析各参数设置。(3)方便地观察波形信号。可同时显示多个波形,也可单独显示某个波形;可对波形进行多次局部放大,也可将两个波形放置于同一单元格内进行显示并分析比较两者的差别。(4)强大的波形信号后处理,可利用各种数学函数对波形进行各种分析运算并创建一个新的波形。(5)方便地测量输出波形。Protel99SE提供了两个测量光标,打开它们可测量波形数据。 2 、实验目的 本次课程设计通过了解熟悉 Protel 99软件界面,进行数字电子钟电路原理图的设计、创建原理图元件、电路板的设计规划和网络表的载入、印刷电路板(PCB)的编辑、创建元件封装、报表生成与电路板输出。了解 Protel 99 SE软件的功能及其使用说明,对软件基本操作能够熟练掌握,熟悉原理图的设计步骤,掌握绘制原理图的方法...
