电子围栏设备维护保养标准

电子围栏设备维护保养标准_第1页
1/12
电子围栏设备维护保养标准_第2页
2/12
电子围栏设备维护保养标准_第3页
3/12

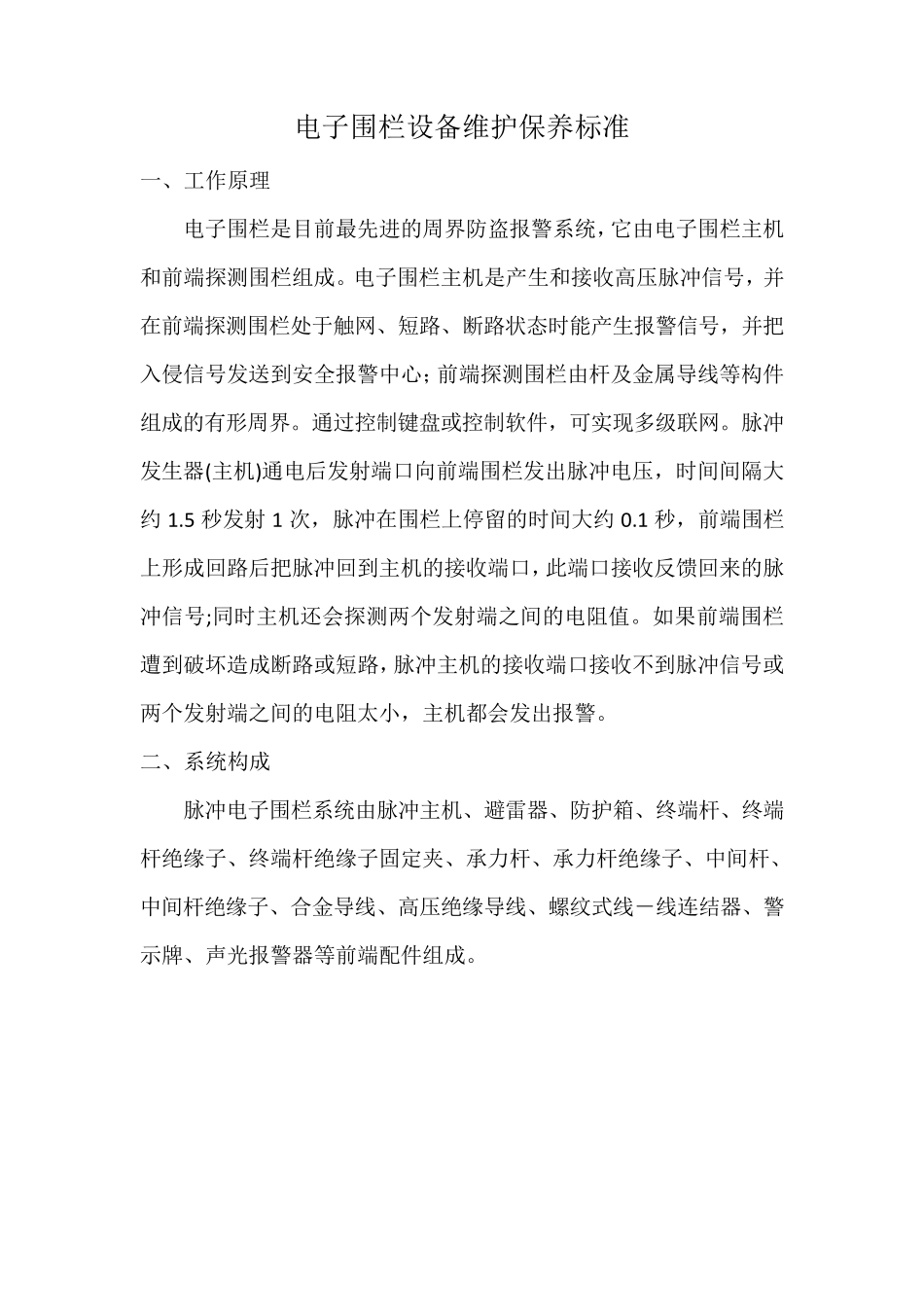

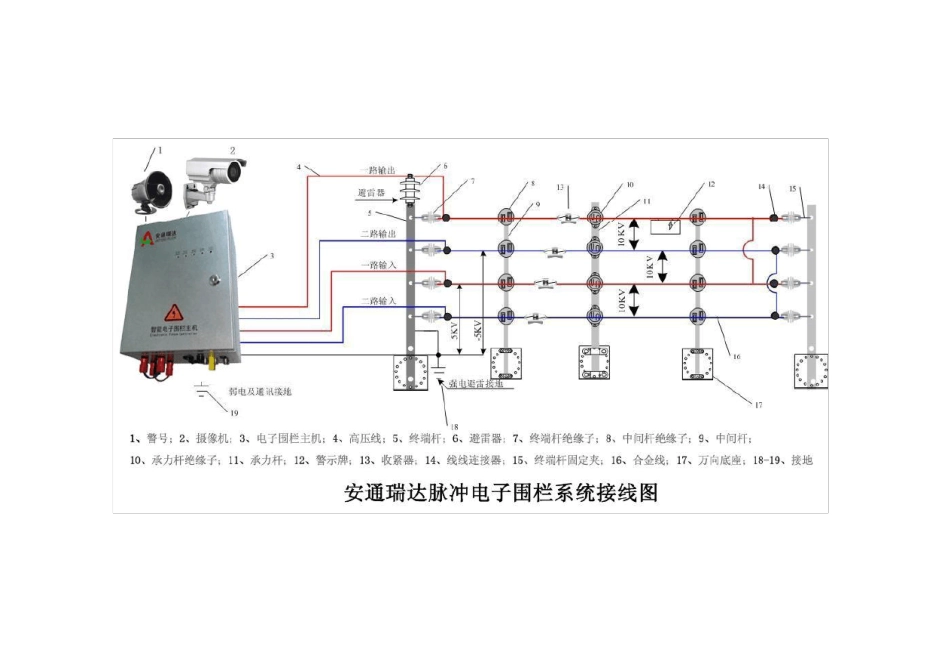

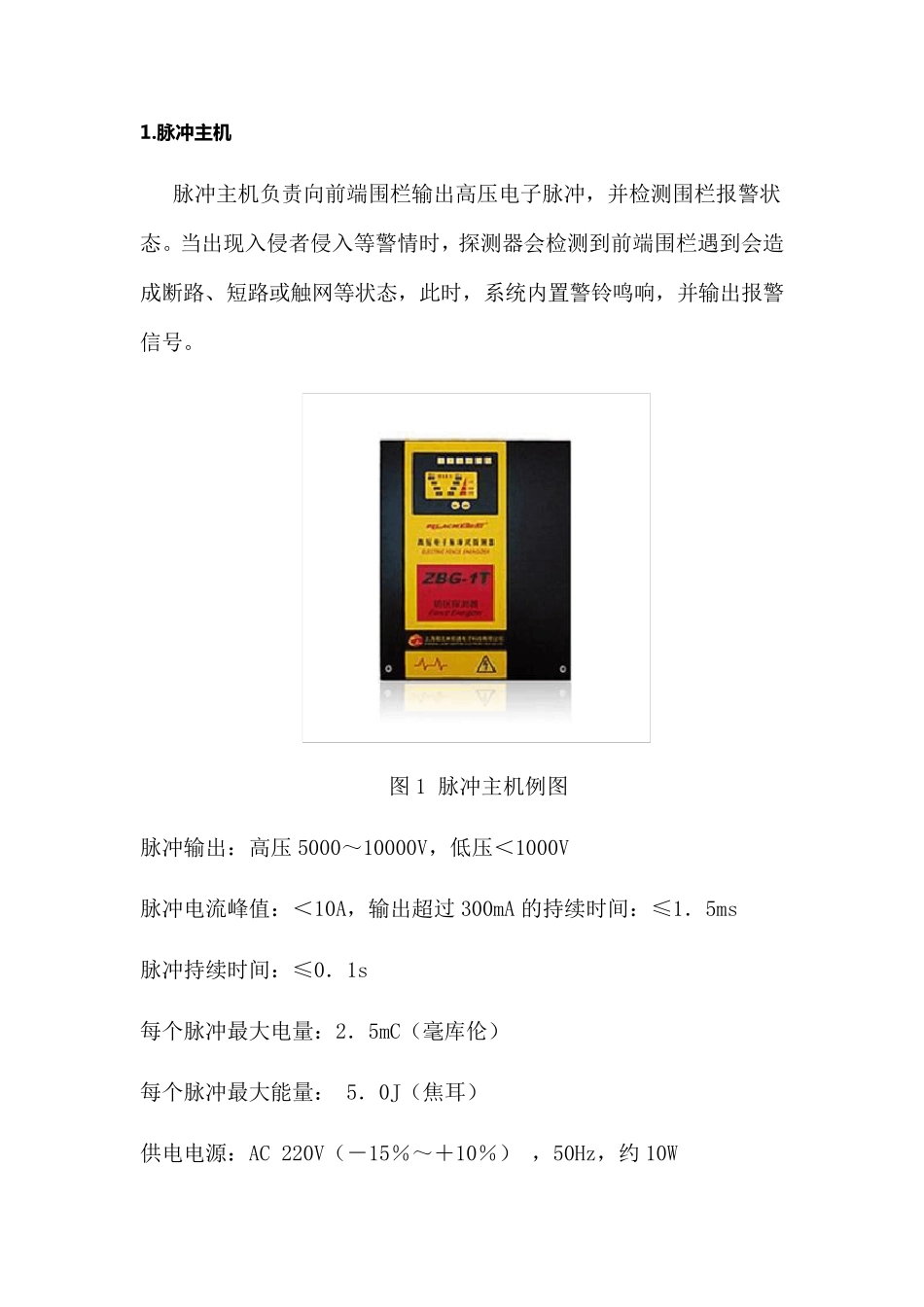

电子围栏设备维护保养标准 一、工作原理 电子围栏是目前最先进的周界防盗报警系统,它由电子围栏主机和前端探测围栏组成。电子围栏主机是产生和接收高压脉冲信号,并在前端探测围栏处于触网、短路、断路状态时能产生报警信号,并把入侵信号发送到安全报警中心;前端探测围栏由杆及金属导线等构件组成的有形周界。通过控制键盘或控制软件,可实现多级联网。脉冲发生器(主机)通电后发射端口向前端围栏发出脉冲电压,时间间隔大约 1.5 秒发射 1 次,脉冲在围栏上停留的时间大约 0.1 秒,前端围栏上形成回路后把脉冲回到主机的接收端口,此端口接收反馈回来的脉冲信号;同时主机还会探测两个发射端之间的电阻值。如果前端围栏遭到破坏造成断路或短路,脉冲主机的接收端口接收不到脉冲信号或两个发射端之间的电阻太小,主机都会发出报警。 二、系统构成 脉冲电子围栏系统由脉冲主机、避雷器、防护箱、终端杆、终端杆绝缘子、终端杆绝缘子固定夹、承力杆、承力杆绝缘子、中间杆、中间杆绝缘子、合金导线、高压绝缘导线、螺纹式线-线连结器、警示牌、声光报警器等前端配件组成。 1.脉 冲 主机 脉冲主机负责向前端围栏输出高压电子脉冲,并检测围栏报警状态。当出现入侵者侵入等警情时,探测器会检测到前端围栏遇到会造成断路、短路或触网等状态,此时,系统内置警铃鸣响,并输出报警信号。 图1 脉冲主机例图 脉冲输出:高压5000~10000V,低压<1000V 脉冲电流峰值:<10A,输出超过300mA 的持续时间:≤1.5ms 脉冲持续时间:≤0.1s 每个脉冲最大电量:2.5mC(毫库伦) 每个脉冲最大能量: 5.0J(焦耳) 供电电源:AC 220V(-15%~+10%) ,50Hz,约 10W 2. 避雷器 避雷器用于保护脉冲主机免受高瞬态过电压危害并限制续流时间耐高压,一级放电三极扼流。 图 2 避雷器例图 3. 防护箱 防护箱一般采用不锈钢材质,防护脉冲主机。 图3 防护箱例图 4. 终端杆 终端杆用于承受线的拉力喷塑镀锌白铁材质或者铝合金材质,Φ32*830mm;四线制或者六线制使用,120mm<线线间距<200mm。 图4 终端杆例图 5.终端杆绝缘子 终端杆绝缘子用于连接终端杆和合金线抗高压、抗氧化、耐腐蚀塑料材质。 图5 终端杆绝缘例图 6.承力杆 承力杆用于支撑合金线的张力喷塑镀锌白铁材质或者铝合金材质,Φ32*830mm;四线制或者六线制使用,120mm<线线间距<200mm。 图6 承力杆例图 7. 承力杆绝缘子 承力杆绝缘子为抗...
