电子密码锁eda课程设计

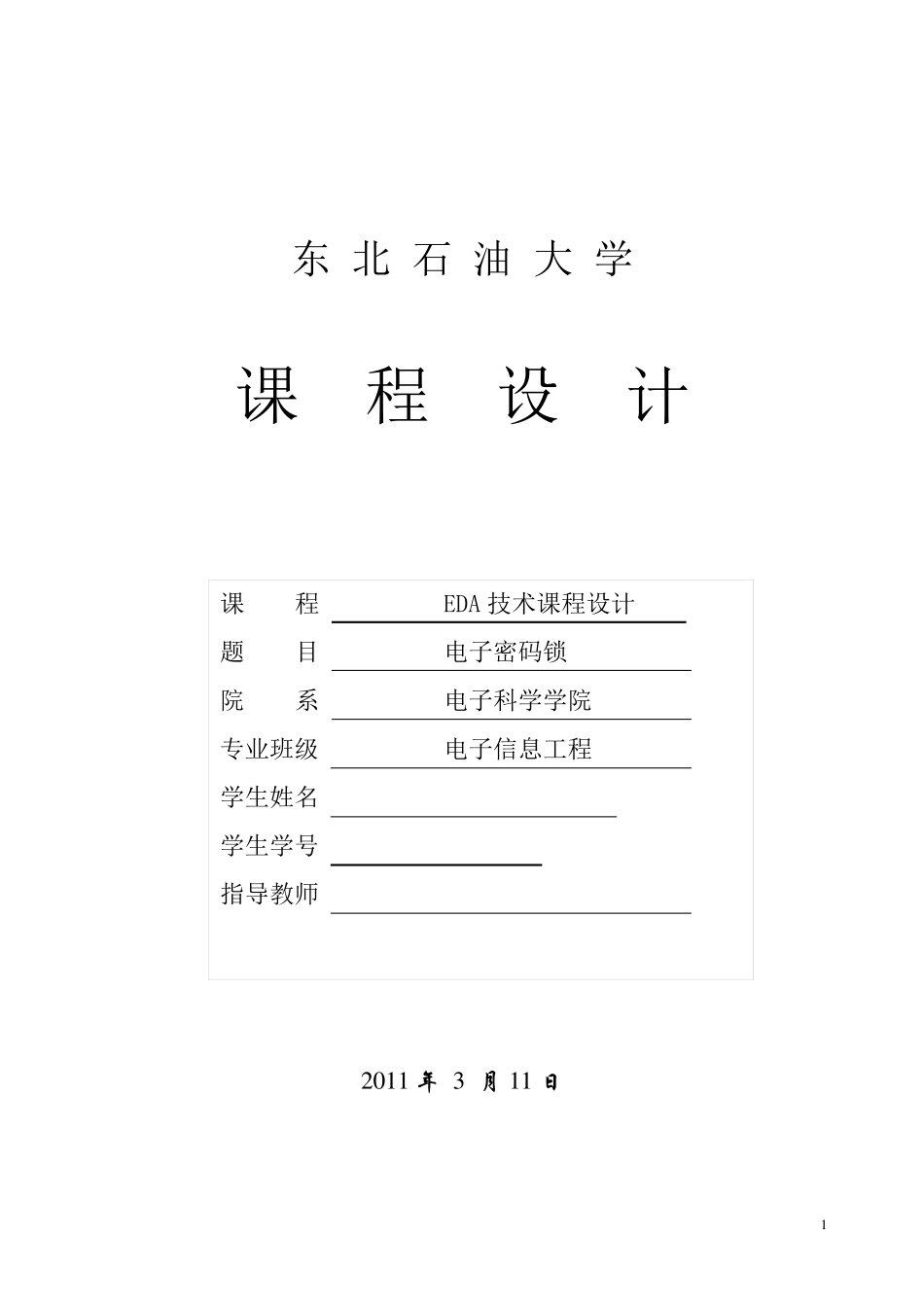

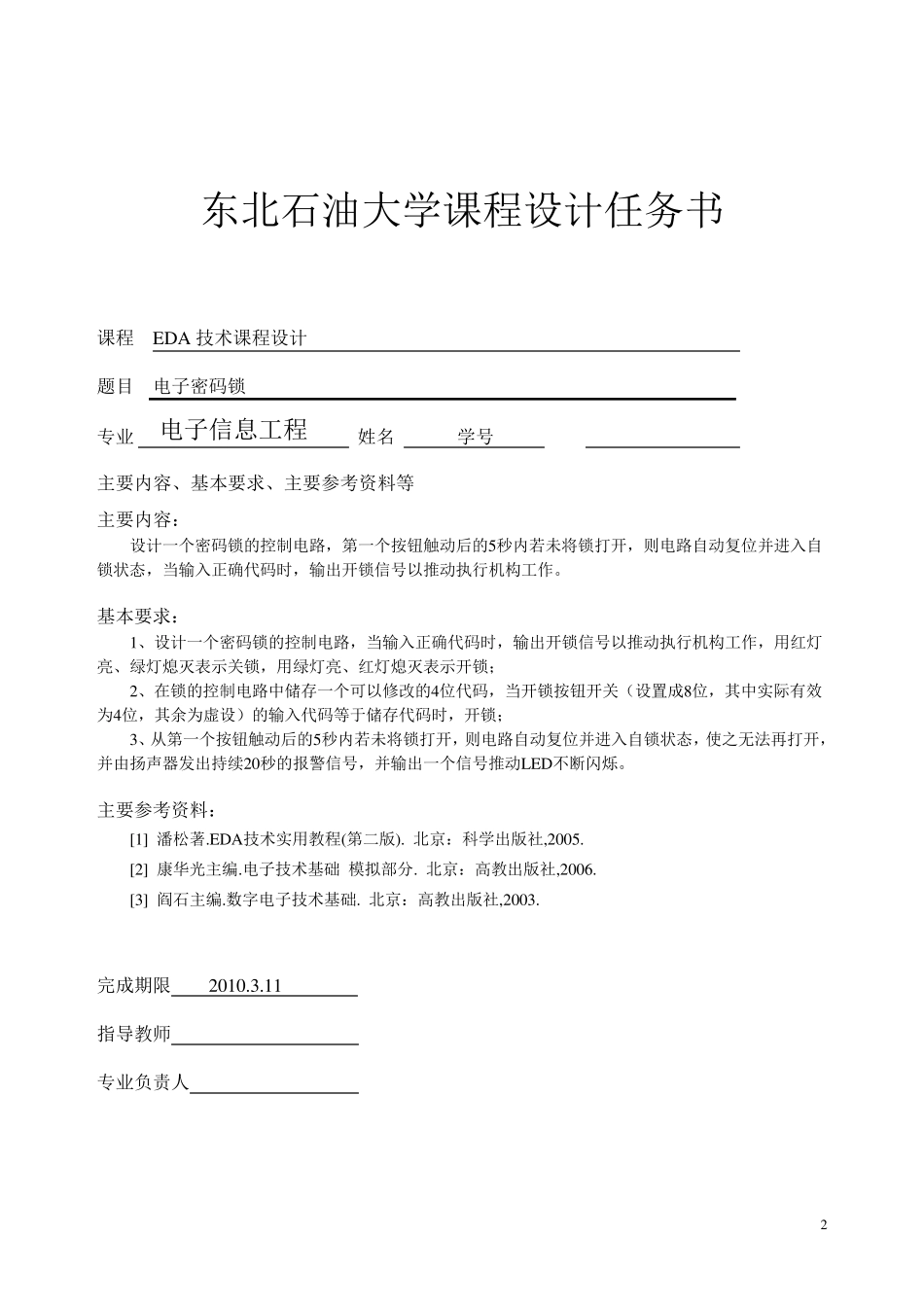

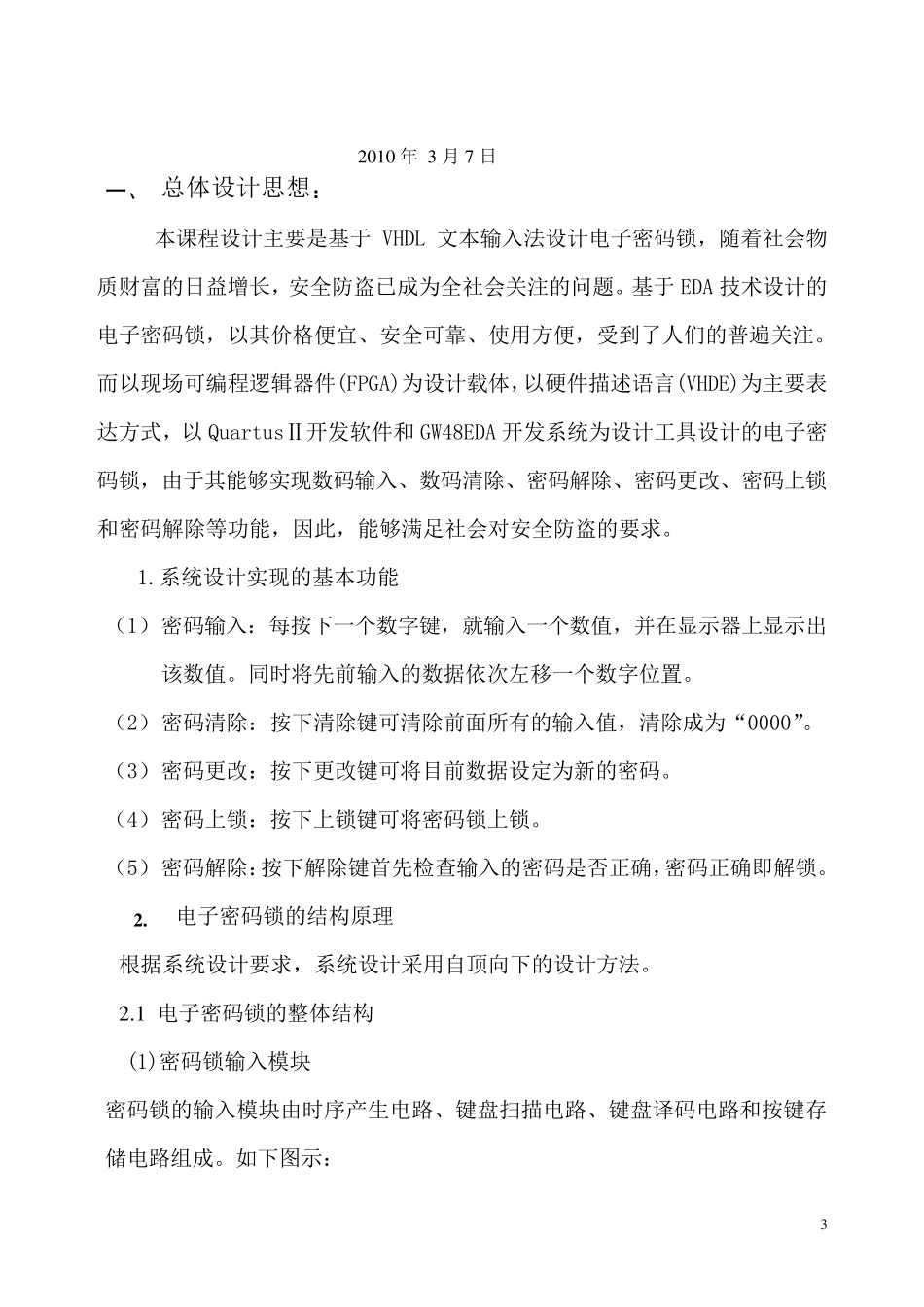

1 东 北 石 油 大 学 课 程 设 计 2 0 1 1 年 3 月 1 1 日 课 程 EDA 技术课程设计 题 目 电子密码锁 院 系 电子科学学院 专业班级 电子信息工程 学生姓名 学生学号 指导教师 2 东北石油大学课程设计任务书 课程 EDA 技术课程设计 题目 电子密码锁 专业 电子信息工程 姓名 学号 主要内容、基本要求、主要参考资料等 主要内容： 设计一个密码锁的控制电路，第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，当输入正确代码时，输出开锁信号以推动执行机构工作。 基本要求： 1、设计一个密码锁的控制电路，当输入正确代码时，输出开锁信号以推动执行机构工作，用红灯亮、绿灯熄灭表示关锁，用绿灯亮、红灯熄灭表示开锁； 2、在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关（设置成8位，其中实际有效为4位，其余为虚设）的输入代码等于储存代码时，开锁； 3、从第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，使之无法再打开，并由扬声器发出持续20秒的报警信号，并输出一个信号推动LED不断闪烁。 主要参考资料： [1] 潘松著.EDA技术实用教程(第二版). 北京：科学出版社,2005. [2] 康华光主编.电子技术基础 模拟部分. 北京：高教出版社,2006. [3] 阎石主编.数字电子技术基础. 北京：高教出版社,2003. 完成期限 2010.3.11 指导教师 专业负责人 3 2 0 1 0 年 3 月 7 日 一、 总 体 设 计 思 想 ： 本 课 程 设 计 主 要 是 基 于VHDL 文 本 输 入 法 设 计 电 子 密 码 锁 ， 随 着 社 会 物质 财 富 的 日 益 增 长 ， 安 全 防 盗 已 成 为 全 社 会 关 注 的 问 题 。 基 于 EDA 技 术 设 计 的电 子 密 码 锁 ， 以 其 价 格 便 宜 、 安 全 可 靠 、 使 用 方 便 ， 受 到 了 人 们 的 普 遍 关 注 。而 以 现 场 可 编 程 逻 辑 器 件 (FPGA)为 设 计 载 体 ，以 硬 件 描 述 语 言 (VHDE)为 主 要 表达 方 式 ， 以 QuartusⅡ 开 发 软 件 和 GW48EDA 开 发 系 统 为 设 计 工 具 设 计 的 电 子 密码 锁 ， 由 于 其 能 够 实 现 数 码 输 入 、 数 码 清 除 、 密 码 解 除 、 密 码 更 改 、 密 码 上...
