电子工艺实习报告反应能力测试

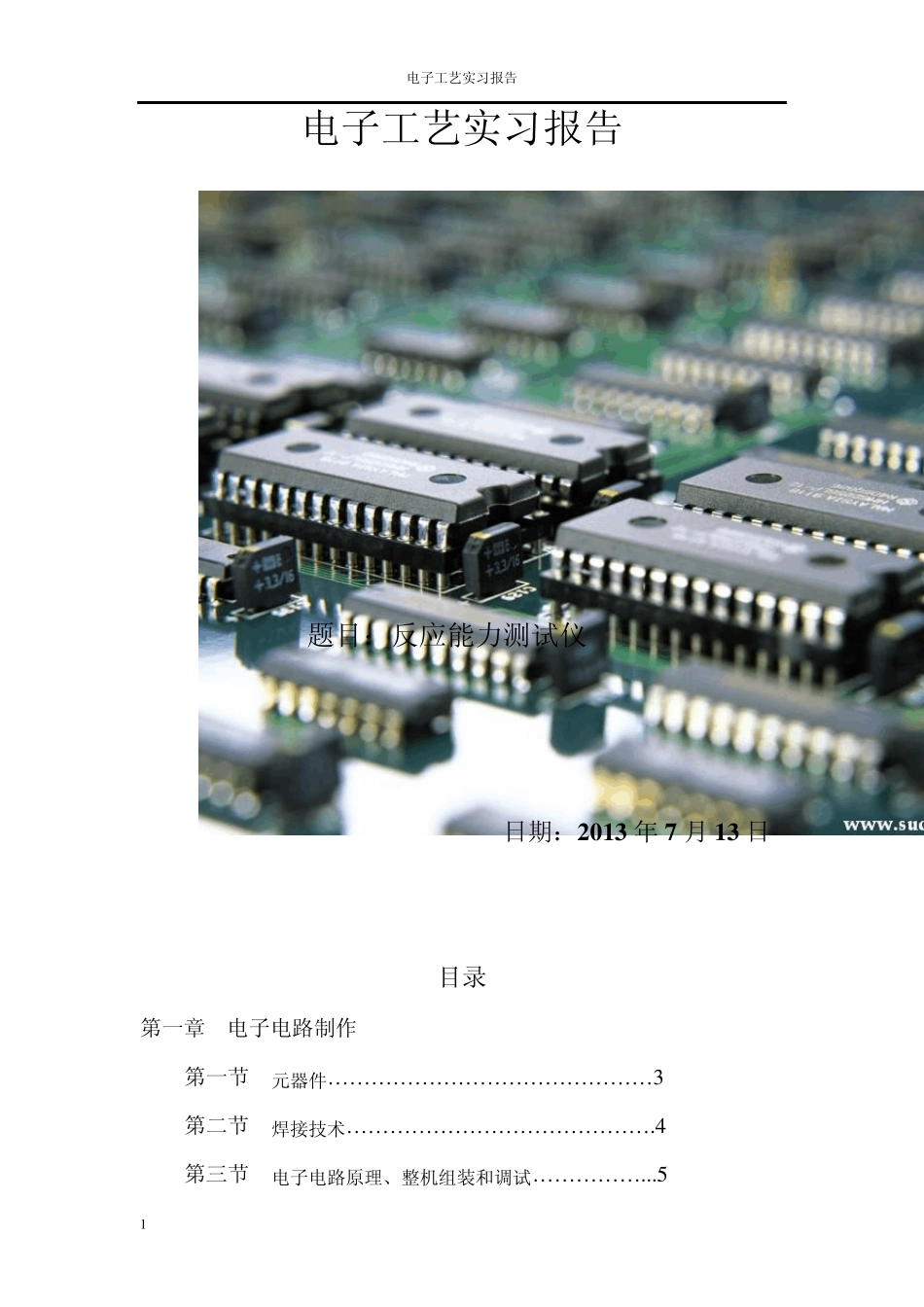

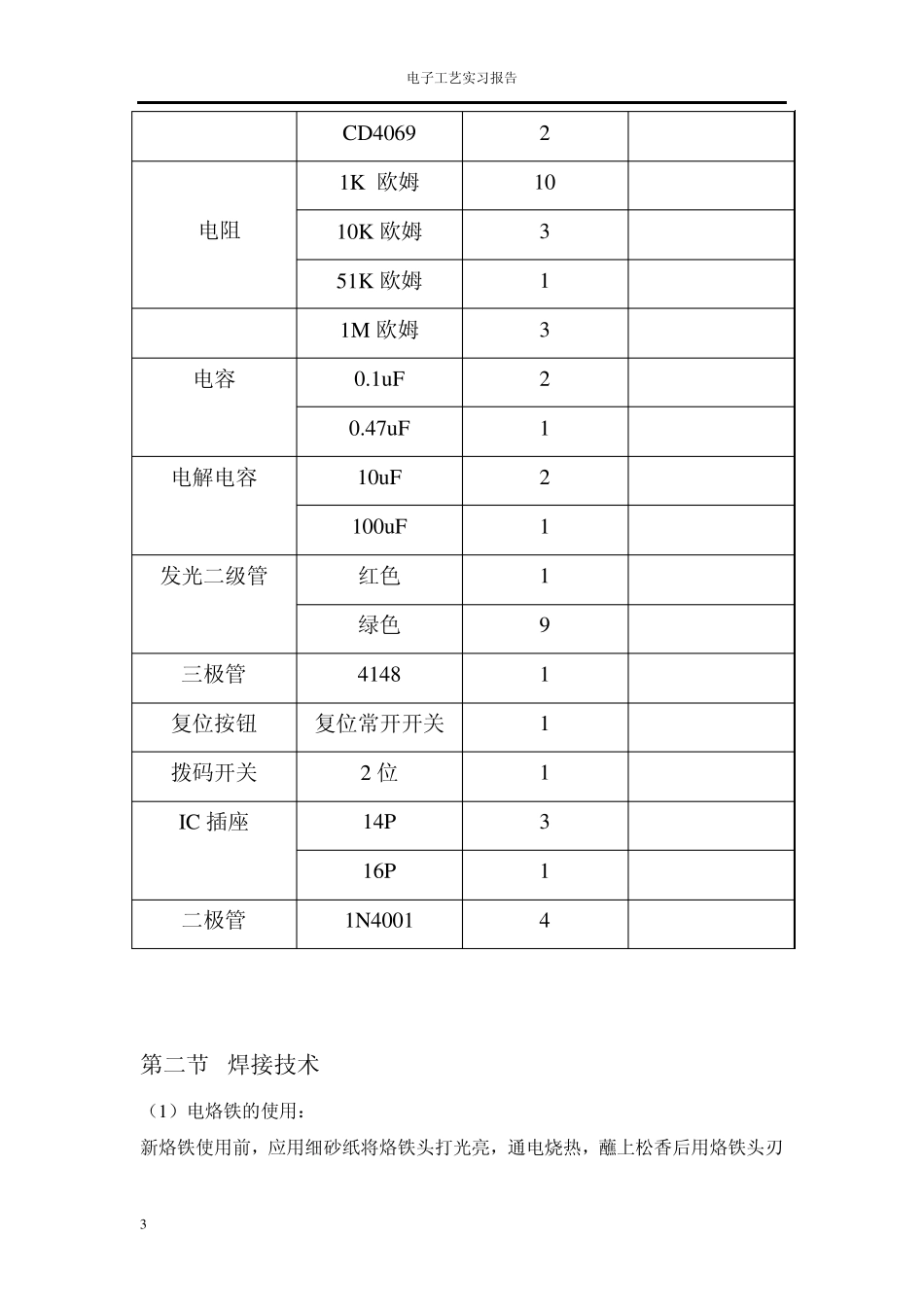

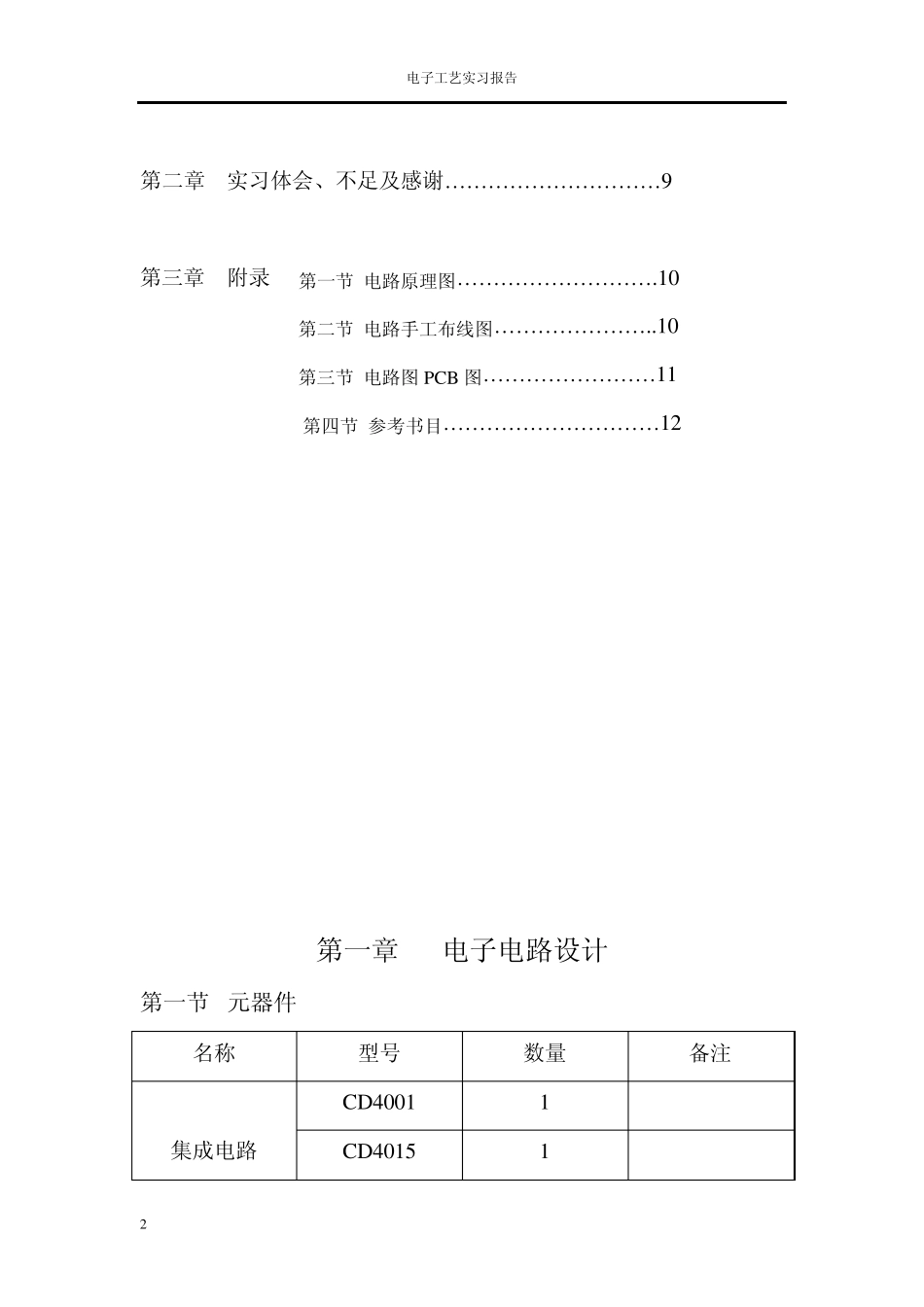

电子工艺实习报告 1 电子工艺实习报告 题目：反应能力测试仪 日期：2 0 1 3 年7 月1 3 日 目录 第一章 电子电路制作 第一节 元器件… … … … … … … … … … … … … … … 3 第二节 焊接技术… … … … … … … … … … … … … … .4 第三节 电子电路原理、整机组装和调试… … … … … ...5 电子工艺实习报告 2 第二章 实习体会、不足及感谢…………………………9 第三章 附录 第一节 电路原理图……………………….10 第二节 电路手工布线图…………………..10 第三节 电路图 PCB 图……………………11 第四节 参考书目…………………………12 第一章 电子电路设计 第一节 元器件 名称 型号 数量 备注 集成电路 CD4001 1 CD4015 1 电子工艺实习报告 3 CD4069 2 电阻 1K 欧姆 10 10K 欧姆 3 51K 欧姆 1 1M 欧姆 3 电容 0.1uF 2 0.47uF 1 电解电容 10uF 2 100uF 1 发光二级管 红色 1 绿色 9 三极管 4148 1 复位按钮 复位常开开关 1 拨码开关 2 位 1 IC 插座 14P 3 16P 1 二极管 1N4001 4 第二节 焊接技术 （1）电烙铁的使用： 新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃电子工艺实习报告 4 面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。电烙铁要用 220V 交流电源，使用时要特别注意安全。应认真做到以下几点：电烙铁插头最好使用三极插头。要使外壳妥善接地。使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。 使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。 （2）焊接步骤： 1. 焊接前处理元件。 2. 将元件放到焊盘上，同时将烙铁放到焊盘相应的部位，放入焊料，待焊好先取出焊料，然后取出烙铁。 3. 检查焊接质量，①焊点是否光亮圆滑，有无假焊和虚焊，②将不合格的焊点重新焊接。 4. 焊接完毕，拨下电烙铁插头，待其冷却...
