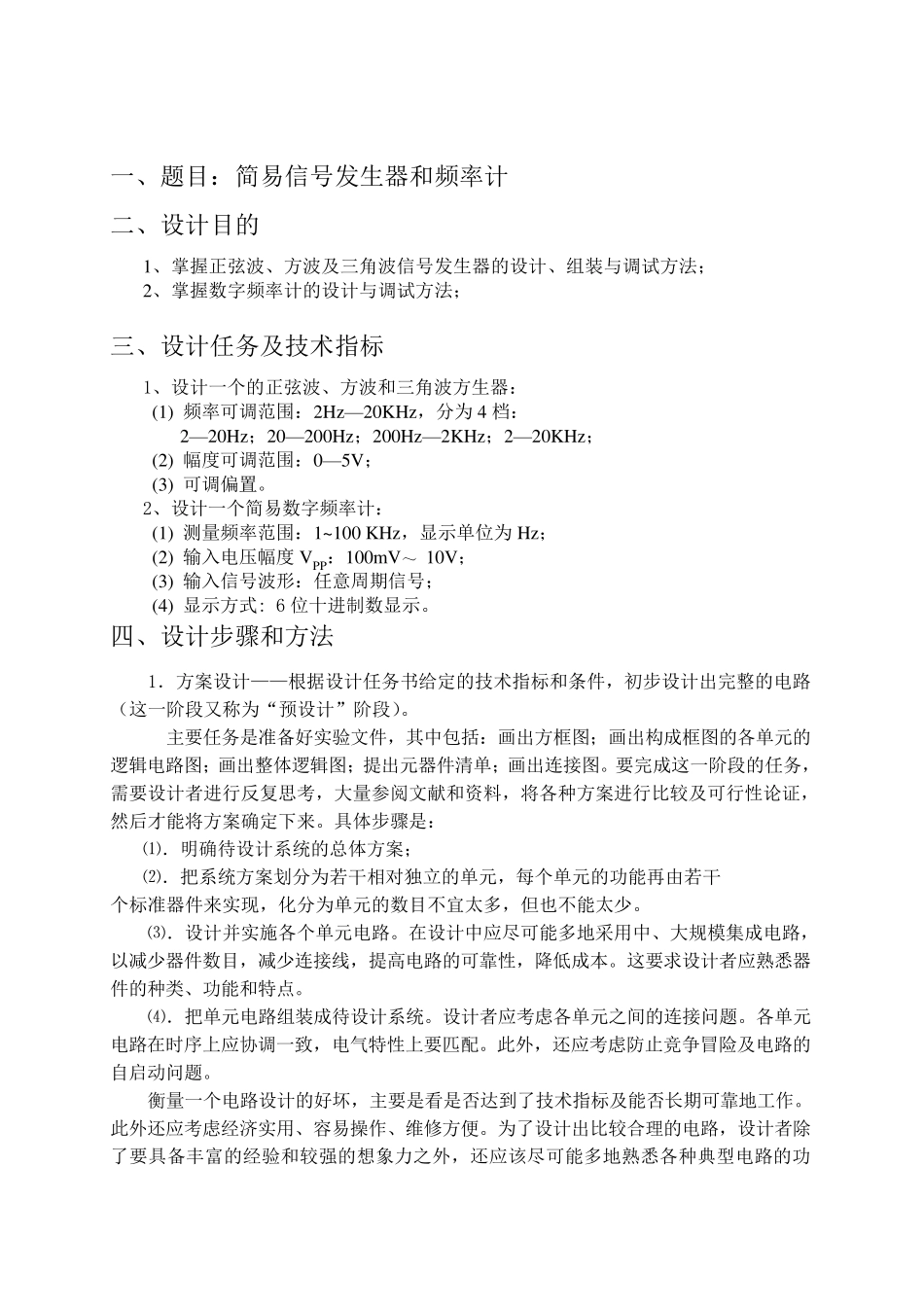

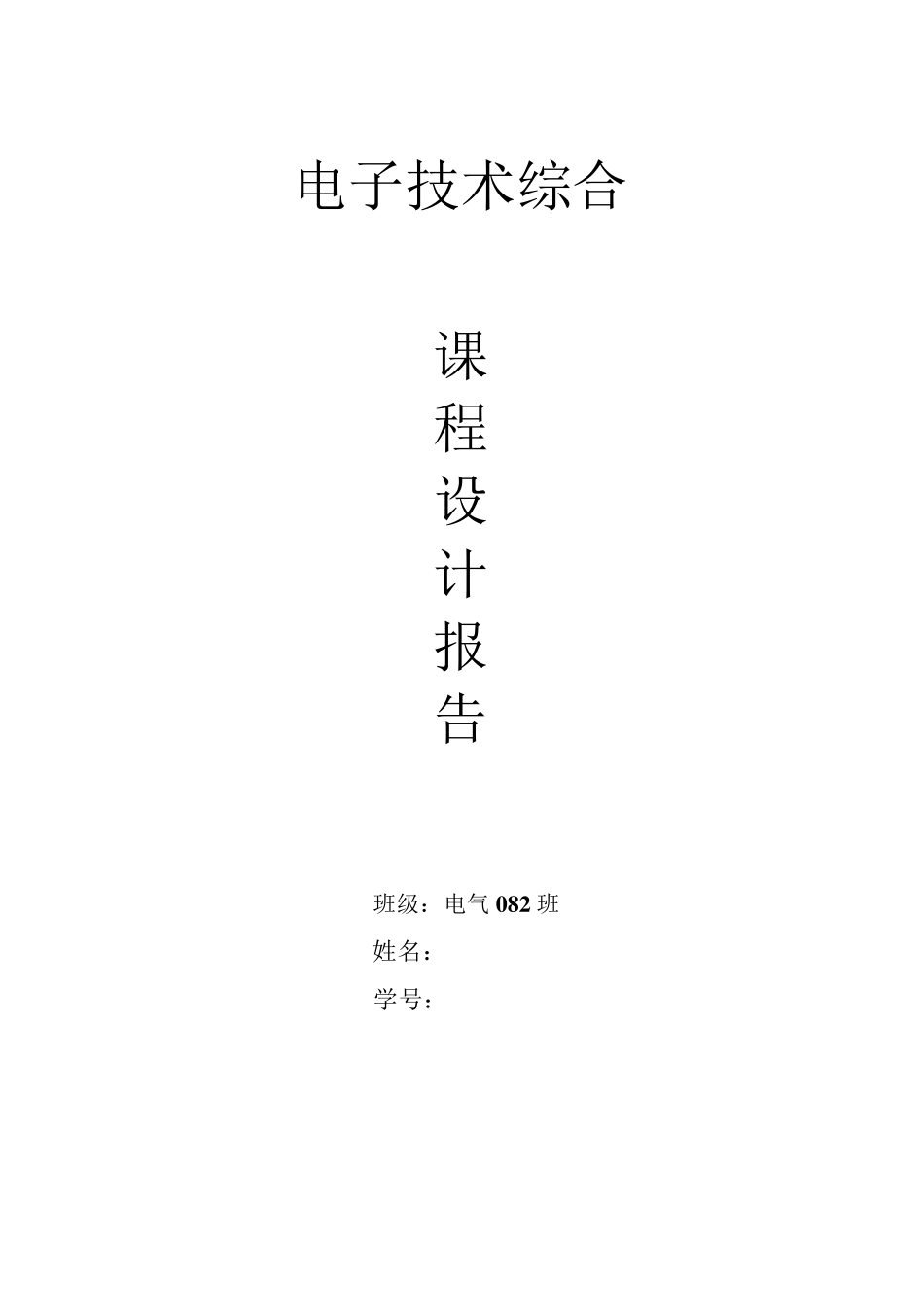

电子技术综合 课 程 设 计 报 告 班级：电气 0 8 2 班 姓名：*** 学号：************ 一、题目：简易信号发生器和频率计 二、设计目的 1、掌握正弦波、方波及三角波信号发生器的设计、组装与调试方法； 2、掌握数字频率计的设计与调试方法； 三、设计任务及技术指标 1、设计一个的正弦波、方波和三角波方生器： (1) 频率可调范围：2Hz—20KHz，分为4 档： 2—20Hz；20—200Hz；200Hz—2KHz；2—20KHz； (2) 幅度可调范围：0—5V； (3) 可调偏置。 2、设计一个简易数字频率计： (1) 测量频率范围：1~100 KHz，显示单位为Hz； (2) 输入电压幅度VPP：100mV～ 10V； (3) 输入信号波形：任意周期信号； (4) 显示方式: 6 位十进制数显示。 四、设计步骤和方法 1．方案设计——根据设计任务书给定的技术指标和条件，初步设计出完整的电路（这一阶段又称为“预设计”阶段）。 主要任务是准备好实验文件，其中包括：画出方框图；画出构成框图的各单元的逻辑电路图；画出整体逻辑图；提出元器件清单；画出连接图。要完成这一阶段的任务，需要设计者进行反复思考，大量参阅文献和资料，将各种方案进行比较及可行性论证，然后才能将方案确定下来。具体步骤是： ⑴．明确待 设计系 统 的总 体方案； ⑵ ．把 系 统 方案划 分为若 干 相 对 独 立 的单元，每 个单元的功 能再 由 若 干 个标准器件来实现 ，化 分为单元的数目不 宜 太 多 ，但 也 不 能太 少 。 ⑶ ．设计并 实施 各个单元电路。在 设计中应 尽 可能多 地 采 用 中、大规 模 集 成电路，以 减 少 器件数目，减 少 连接线 ，提高 电路的可靠 性，降 低 成本 。这要求 设计者应 熟 悉 器件的种类 、功 能和特 点 。 ⑷ ．把 单元电路组装成待 设计系 统 。设计者应 考虑 各单元之 间 的连接问 题。各单元电路在 时 序 上 应 协 调一致 ，电气 特 性上 要匹 配 。此 外 ，还 应 考虑 防 止 竞 争 冒 险 及电路的自 启 动 问 题。 衡 量一个电路设计的好坏 ，主要是看 是否 达 到 了 技术指标及能否 长 期可靠 地 工 作 。此 外 还 应 考虑 经 济 实用 、容 易操 作 、维 修 方便 。为了 设计出比较合 理 的电路，设计者除了 要具备丰 富 的经 验和较强 的想 象 力 之 外 ，还 应 该 尽 可能多...
