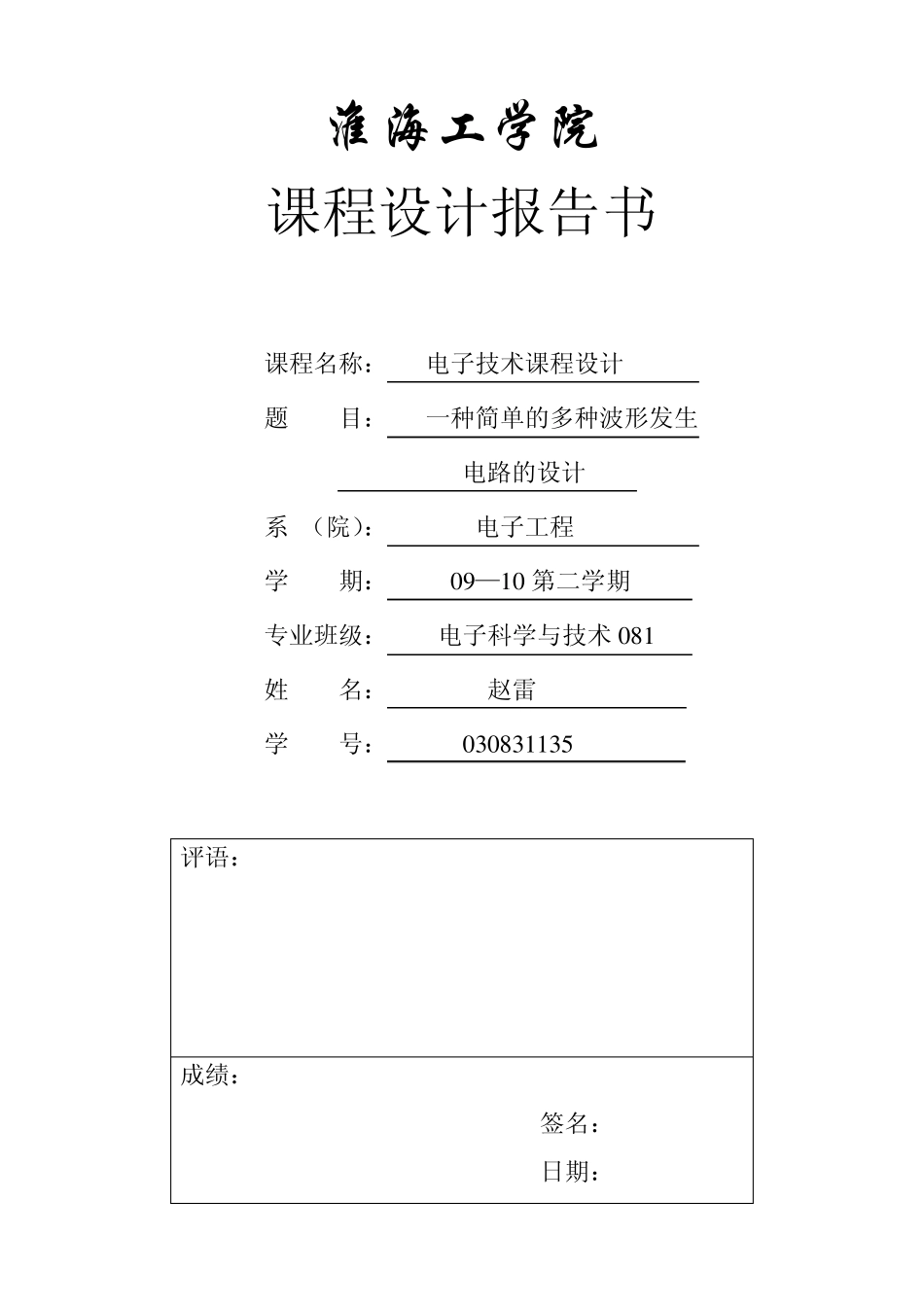

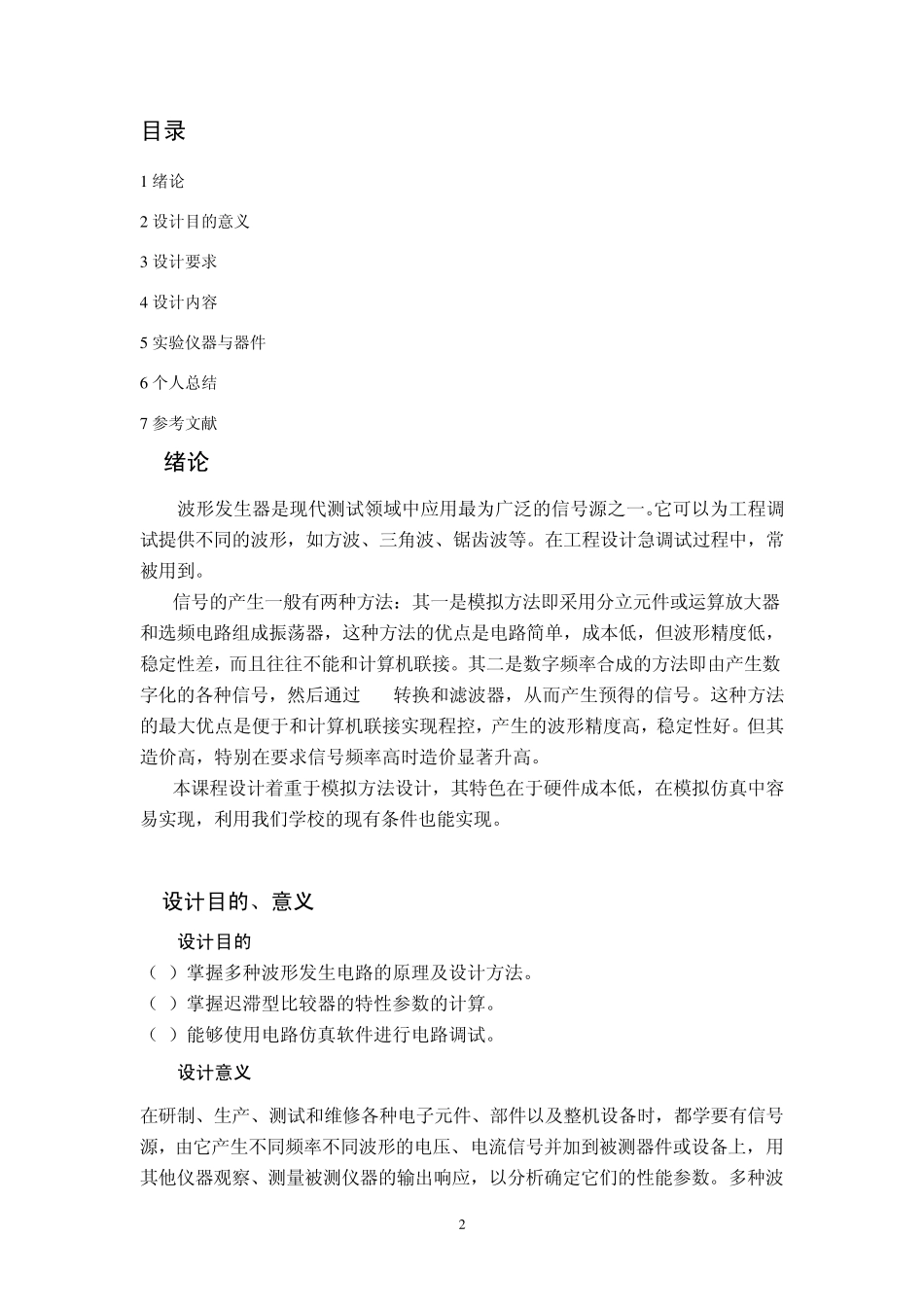

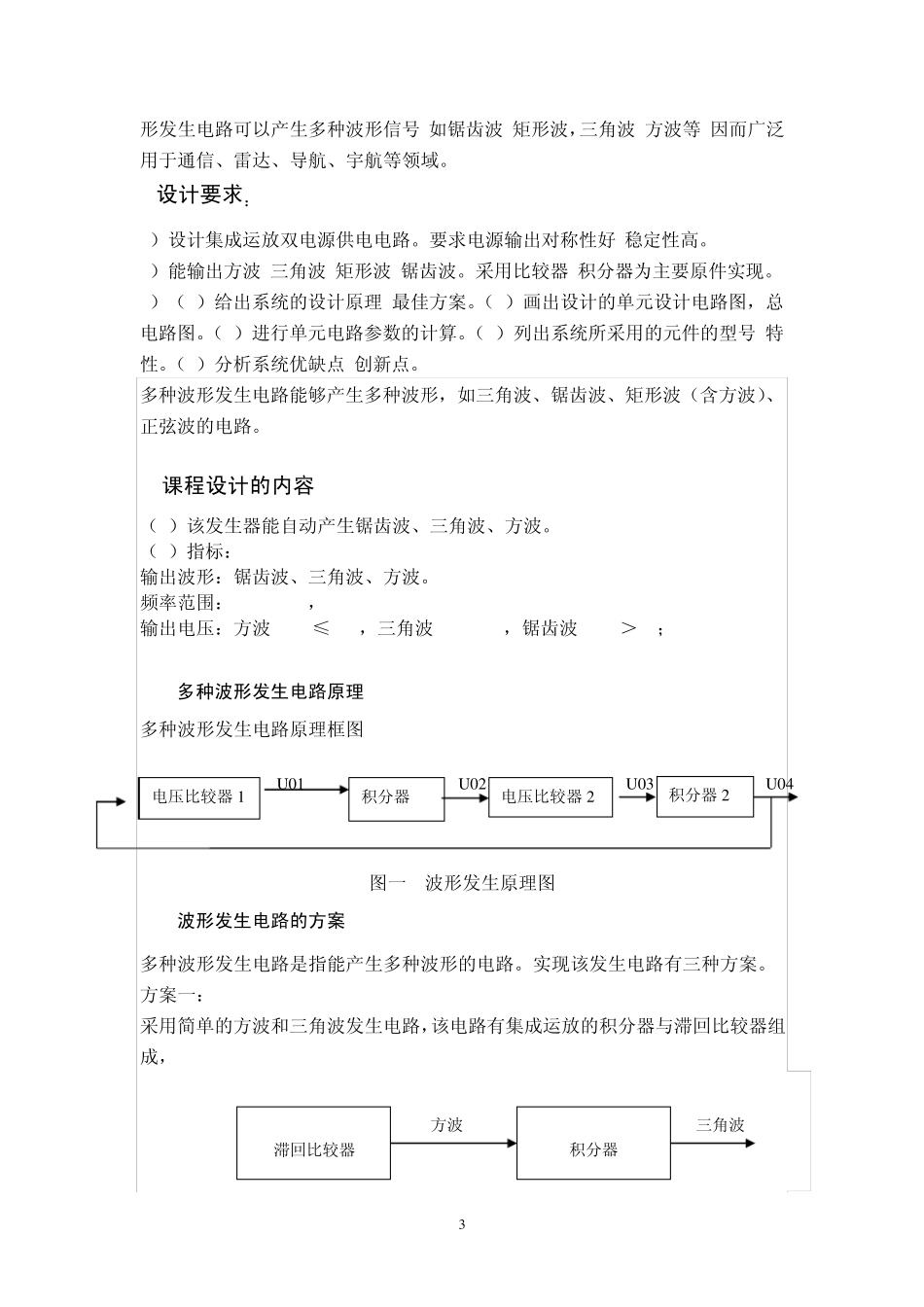

淮海工学院 课程设计报告书 课程名称： 电子技术课程设计 题 目： 一种简单的多种波形发生 电路的设计 系 （院）： 电子工程 学 期： 0 9 —1 0 第二学期 专业班级： 电子科学与技术0 8 1 姓 名： 赵雷 学 号： 0 3 0 8 3 1 1 3 5 评语： 成绩： 签名： 日期： 2 目录 1 绪论 2 设计目的意义 3 设计要求 4 设计内容 5 实验仪器与器件 6 个人总结 7 参考文献 1 绪论 波形发生器是现代测试领域中应用最为广泛的信号源之一。它可以为工程调试提供不同的波形，如方波、三角波、锯齿波等。在工程设计急调试过程中，常被用到。 信号的产生一般有两种方法：其一是模拟方法即采用分立元件或运算放大器和选频电路组成振荡器，这种方法的优点是电路简单，成本低，但波形精度低，稳定性差，而且往往不能和计算机联接。其二是数字频率合成的方法即由产生数字化的各种信号，然后通过 DA转换和滤波器，从而产生预得的信号。这种方法的最大优点是便于和计算机联接实现程控，产生的波形精度高，稳定性好。但其造价高，特别在要求信号频率高时造价显著升高。 本课程设计着重于模拟方法设计，其特色在于硬件成本低，在模拟仿真中容易实现，利用我们学校的现有条件也能实现。 2 设计目的、意义 2.1 设计目的 （1）掌握多种波形发生电路的原理及设计方法。 （2）掌握迟滞型比较器的特性参数的计算。 （3）能够使用电路仿真软件进行电路调试。 2.2 设计意义 在研制、生产、测试和维修各种电子元件、部件以及整机设备时，都学要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。多种波 3 形发生电路可以产生多种波形信号,如锯齿波,矩形波，三角波,方波等,因而广泛用于通信、雷达、导航、宇航等领域。 3设计要求： 1）设计集成运放双电源供电电路。要求电源输出对称性好.稳定性高。 2）能输出方波 三角波 矩形波 锯齿波。采用比较器 积分器为主要原件实现。 3）（1）给出系统的设计原理 最佳方案。（2）画出设计的单元设计电路图，总电路图。（3）进行单元电路参数的计算。（4）列出系统所采用的元件的型号 特性。（5）分析系统优缺点 创新点。 多种波形发生电路能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。 4 课程设计的内容 （1）该发生器能自动产...
