电子时钟Multisim仿真

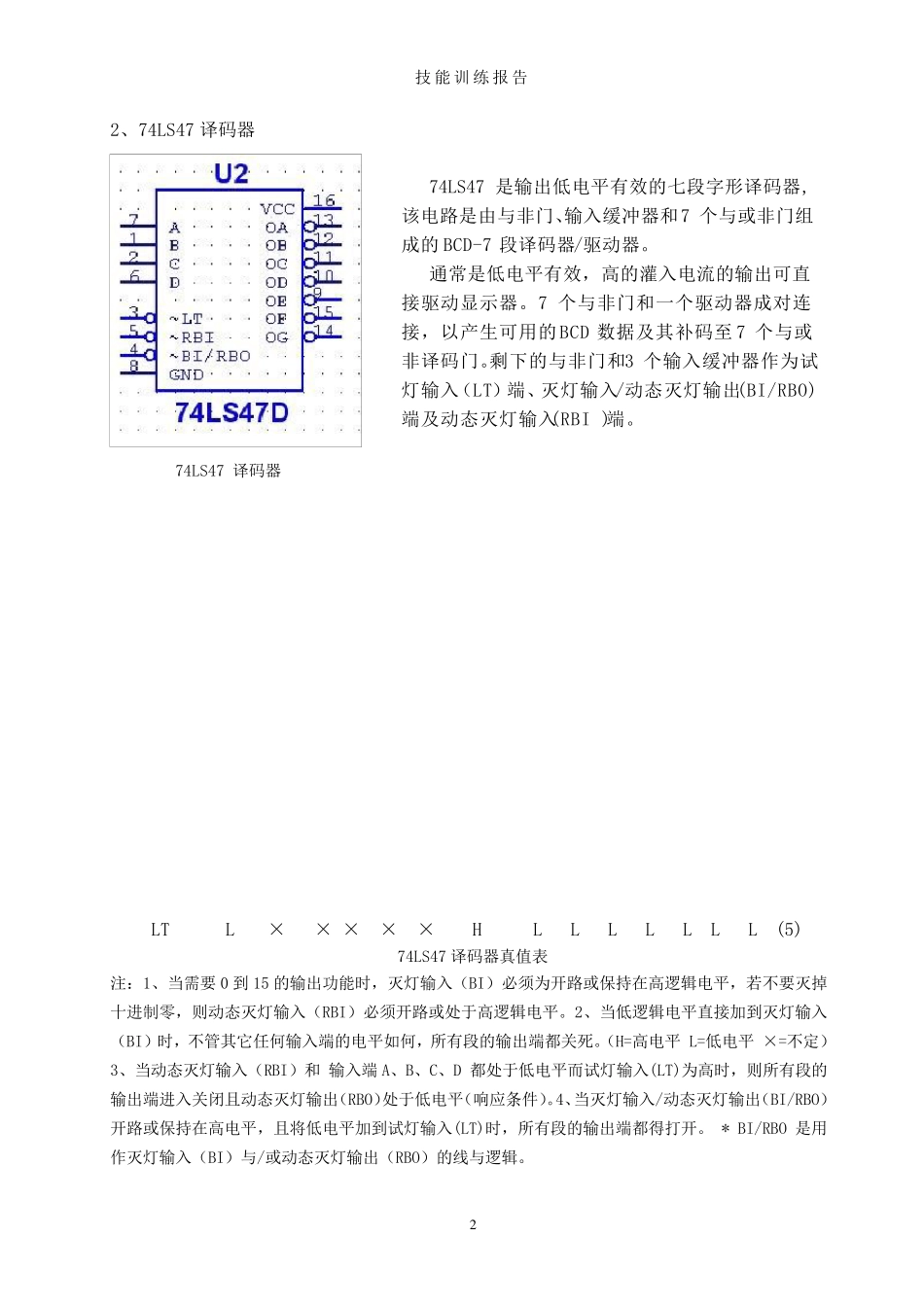

技能训练报告 1 一、设计指标 1. 时间以 24 小时为一个周期； 2. 显示时、分、秒； 3. 有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 4. 保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。 二、设计方框图 三、元器件介绍 1、74LS74 74LS74 内部结构图 74LS74 管脚图 技能训练报告 2 2、74LS47 译码器 74LS47 译码器 LT L × × × × × H L L L L L L L (5) 74LS47 译码器真值表 注：1、当需要 0 到 15 的输出功能时，灭灯输入（BI）必须为开路或保持在高逻辑电平，若不要灭掉十进制零，则动态灭灯输入（RBI）必须开路或处于高逻辑电平。2、当低逻辑电平直接加到灭灯输入（BI）时，不管其它任何输入端的电平如何，所有段的输出端都关死。（H=高电平 L=低电平 ×=不定） 3、当动态灭灯输入（RBI）和 输入端 A、B、C、D 都处于低电平而试灯输入(LT)为高时，则所有段的输出端进入关闭且动态灭灯输出（RBO）处于低电平（响应条件）。4、当灭灯输入/动态灭灯输出（BI/RBO）开路或保持在高电平，且将低电平加到试灯输入(LT)时，所有段的输出端都得打开。 * BI/RBO 是用作灭灯输入（BI）与/或动态灭灯输出（RBO）的线与逻辑。 74LS47 是输出低电平有效的七段字形译码器, 该电路是由与非门、输入缓冲器和7 个与或非门组成的 BCD-7 段译码器/驱动器。 通常是低电平有效，高的灌入电流的输出可直接驱动显示器。7 个与非门和一个驱动器成对连接，以产生可用的BCD 数据及其补码至 7 个与或非译码门。剩下的与非门和3 个输入缓冲器作为试灯输入（LT）端、灭灯输入/动态灭灯输出(BI/RBO)端及动态灭灯输入(RBI )端。 技能训练报告 3 3、74LS390 74LS390 管脚图双十进制计数器 4、74LS08 2 输入端四 AND 74LS08 管脚图 74LS08 真值表 5、74LS00 管脚图 6、74HC51D 7 74LS51 与或非门 管脚图 技能训练报告 4 7、4060BP-5V 4060BP 管脚图 4060BP 结构图 8、七段显示数码管 数码显示器有多种，按显示方式可分为分段式、点阵式和重叠式；按发光材料可分为辉光显示器、荧光显示器、发光二极管显示器和液晶显示器等。目前普遍使用的七段式数字显示器主要有发光二极管和液晶显示器两种。这里主要介绍七段发光二极管组成的数码管原理。 数码管按照其发光二极管的连接方式不同，可分为共阳极和共阴极两种。共阴极是指数码管中所有发光...
